Tektronix Keithley 2600B Serie Benutzerhandbuch

System-sourcemeter-gerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

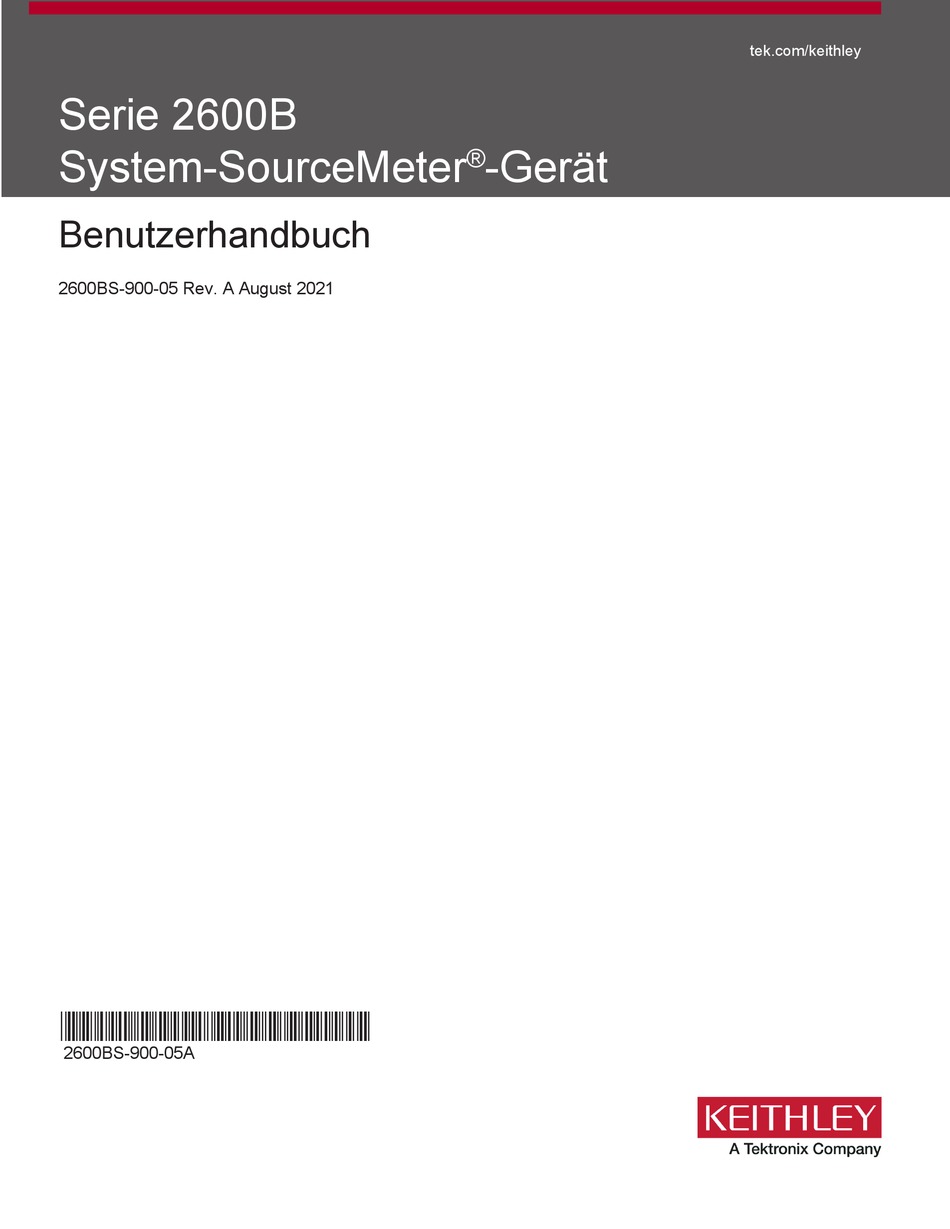

tek.com/keithley
Serie 2600B
System-SourceMeter
-Gerät
®
Benutzerhandbuch
2600BS-900-05 Rev. A August 2021
*P2600BS-900-05A*
2600BS-900-05A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tektronix Keithley 2600B Serie

Inhaltszusammenfassung für Tektronix Keithley 2600B Serie

  • Seite 1 tek.com/keithley Serie 2600B System-SourceMeter -Gerät ® Benutzerhandbuch 2600BS-900-05 Rev. A August 2021 *P2600BS-900-05A* 2600BS-900-05A...
  • Seite 2 Serie 2600B System-SourceMeter -Gerät ® Benutzerhandbuch...
  • Seite 3 © 2021, Keithley Instruments, LLC Cleveland, Ohio, U.S.A. Alle Rechte vorbehalten. Jegliche – auch auszugsweise – unerlaubte Vervielfältigung, Anfertigung von Kopien oder Verwendung der hierin enthaltenen Informationen ist ohne die vorherige schriftliche Genehmigung von Keithley Instruments, LLC, ausdrücklich untersagt. Dies ist die Übersetzung der Originalanleitung in die deutsche Sprache. und TSP-Link sind Marken von Keithley Instruments, LLC.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Vor der Verwendung dieses Produkts bzw. der zugehörigen Geräte sind folgende Sicherheitshinweise zu beachten. Obwohl einige Geräte und Zubehörteile in der Regel mit ungefährlichen Spannungen verwendet werden, können Gefahrensituationen entstehen. Dieses Produkt ist zur Verwendung durch Personal vorgesehen, das Stromschlaggefahren erkennt und mit Sicherheitsvorkehrungen zur Vermeidung möglicher Verletzungen vertraut ist.
  • Seite 5 Soll ein Gerät an einem Ort mit eingeschränktem Zugang zum Netzkabel aufgestellt werden – wie beispielsweise in einem Einbaurahmen –, muss eine zusätzliche Vorrichtung zum Trennen des Geräts von der Hauptstromversorgung zur Verfügung stehen. Diese muss sich in unmittelbarer Nähe des Geräts und in Reichweite des Bedienpersonals befinden. Um ein Höchstmaß...
  • Seite 6 Geräte und Zubehörteile sollten nicht mit Personen in Kontakt kommen. Ziehen Sie vor jeder Wartung das Netzkabel und alle Prüfkabel. Um den Schutz vor Stromschlägen und Bränden aufrechtzuerhalten, müssen die für Netzstromkreise erforderlichen Ersatzteile – wie Netztransformatoren, Prüfleitungen oder Eingangsbuchsen – von Keithley bezogen werden. Es können Standardsicherungen mit den entsprechenden nationalen Sicherheitsfreigaben verwendet werden, sofern sie denselben Nennstrom haben und gleichen Typs sind.

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung........................1-1 Willkommen .......................... 1-1 Garantieverlängerung ......................1-1 Kontaktinformationen ......................1-2 Kundendokumentation ......................1-2 Produktsoftware und Treiber ....................1-3 Allgemeine Bewertungen ..................... 1-4 Installation ........................ 2-1 Einleitung ..........................2-1 Kühlungsschlitze ........................2-1 Ein- und Ausschalten des Geräts ..................2-2 Das 2600B in Standby schalten ...................
  • Seite 8 Inhalt Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Ändern der IP-Konfiguration über die Webschnittstelle ............3-41 Festlegen des Gerätekennworts ..................... 3-42 Verwenden des virtuellen vorderen Bedienfeldes ..............3-43 Anzeigen von Pufferdaten über die Webschnittstelle .............. 3-44 Herunterladen von Messwertpufferdaten über die Webschnittstelle ........3-45 Verwenden von TSB Embedded .....................
  • Seite 9 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Inhalt Test der Tasten ......................... 5-3 Anzeigemustertest ........................5-3 Aktualisieren der Firmware ....................5-4 Aktualisieren der Firmware mit TSB ..................5-6 Anzeige der Seriennummer ....................5-7 Nächste Schritte ....................... 6-1 Zusätzliche Informationen zum 2600B ................. 6-1...

  • Seite 11: Einleitung

    Abschnitt 1 Einleitung In diesem Abschnitt: Willkommen ................1-1 Garantieverlängerung .............. 1-1 Kontaktinformationen ............... 1-2 Kundendokumentation ............. 1-2 Produktsoftware und Treiber ............ 1-3 Allgemeine Bewertungen ............1-4 Willkommen Vielen Dank, dass Sie sich für ein Produkt von Keithley Instruments entschieden haben. Das System-SourceMeter der Serie 2600B bietet Herstellern von elektronischen Bauteilen und ®...

  • Seite 12: Kontaktinformationen

    Sollten Sie nach Durchsicht der Informationen in dieser Dokumentation noch Fragen haben, wenden Sie sich bitte an Ihre örtliche Niederlassung, Ihren Vertriebspartner oder Distributor von Keithley Instruments. Sie können auch die Tektronix-Zentrale (gebührenfrei nur innerhalb der USA und Kanada) unter 1-800-833-9200 anrufen. Die weltweiten Telefonnummern finden Sie unter de.tek.com/contact-us.

  • Seite 13: Produktsoftware Und Treiber

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 1: Einleitung Produktsoftware und Treiber Öffnen Sie die Seite Produktsupport und Downloads (de.tek.com/product-support), und laden Sie Treiber und Software für Ihr Gerät herunter. Folgende Treiber und Software sind verfügbar: • KickStart-Software: Ermöglicht einen schnellen Prüfaufbau und Datendarstellung bei Verwendung eines oder mehrerer Geräte.

  • Seite 14: Allgemeine Bewertungen

    Abschnitt 1: Einleitung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Allgemeine Bewertungen Kategorie Technische Daten Versorgungsspannungsbereich 100 bis 240 V AC, 50 oder 60 Hz (automatische Erkennung), max. 240 V A Eingänge und Ausgänge Siehe Vorderes Bedienfeld (auf Seite 3-1) und Rückseite (auf Seite 3-6) Nur für Innenräume vorgesehen.
  • Seite 15 Abschnitt 2 Installation In diesem Abschnitt: Einleitung ................. 2-1 Kühlungsschlitze ..............2-1 Ein- und Ausschalten des Geräts ..........2-2 2600B in Standby schalten ............2-4 Aufwärmzeit ................2-4 Netzfrequenzkonfiguration ............2-5 Systeminformationen ............... 2-5 Einleitung Dieser Abschnitt liefert Ihnen die Informationen zur Installation des 2600B, zur Herstellung von Kommunikationsverbindungen und zum Einschalten des Geräts.

  • Seite 16: Installation

    Abschnitt 2: Installation Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Befolgen Sie die nachstehenden Anweisungen, um einen schädlichen Hitzestau zu vermeiden. Die hintere Ablassöffnung und entweder die obere oder beide seitlichen Einlassöffnungen müssen frei sein, damit die Wärme richtig abgeleitet werden kann. Auch eine teilweise Blockierung kann die ordnungsgemäße Kühlung behindern.
  • Seite 17 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 2: Installation So schalten Sie das 2600B ein und aus: 1. Stellen Sie vor dem Einstecken des Netzkabels sicher, dass der Netzschalter POWER an der Vorderseite des Geräts in der ausgeschalteten (O) Position ist. 2. Schließen Sie das im Lieferumfang enthaltene Netzkabel mit dem Buchsenende an die Netzanschlussbuchse auf der Rückseite an.

  • Seite 18: Das 2600B In Standby Schalten

    Abschnitt 2: Installation Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch 4. Drücken Sie zum Einschalten Ihres Geräts den Netzschalter POWER auf der Vorderseite in die eingeschaltete (I) Position. 5. Drücken Sie zum Ausschalten Ihres Geräts den Netzschalter POWER auf der Vorderseite in die ausgeschaltete (O) Position.

  • Seite 19: Netzfrequenzkonfiguration

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 2: Installation Netzfrequenzkonfiguration Das 2600B ist werkseitig so konfiguriert, dass es die Netzfrequenz bei jedem Einschalten automatisch erkennt. Diese erkannte Netzfrequenz (entweder 50 oder 60 Hz) wird für Berechnungen der Apertur (NPLC) verwendet. In verrauschten Umgebungen können Sie das Gerät manuell so konfigurieren, dass es der tatsächlichen Netzfrequenz entspricht.
  • Seite 20 Abschnitt 2: Installation Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch So rufen Sie Systeminformationen von einer Remote-Schnittstelle aus ab: Um die Firmware-Version und die Seriennummer abzurufen, senden Sie die Abfrage *IDN?. Weitere Informationen zum Abrufen von Systeminformationen finden Sie im Series 2600B Reference Manual (Referenzhandbuch für das Modell 2600B). Insbesondere: •...

  • Seite 21: Gerätebeschreibung

    Abschnitt 3 Gerätebeschreibung In diesem Abschnitt: Bedienelemente, Anzeigen und Stecker ........3-1 Menüübersicht ............... 3-13 Summer ................. 3-23 Angezeigte Fehler- und Statusmeldungen ......3-23 Anzeigeprozesse ..............3-24 Anschließen des USB-Flash-Laufwerks ......... 3-38 Verwenden der Webschnittstelle ..........3-38 Bedienelemente, Anzeigen und Anschlüsse Die Bedienelemente, Anzeigen und der USB-Anschluss des 2600B befinden sich auf dem vorderes Bedienfeld...

  • Seite 22: Netzschalter, Anzeige Und Konfigurationstasten

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 2: Vorderes Bedienfeld der Zweikanal-SMU (2602B, 2604B, 2612B, 2614B, 2634B und 2636B) 1. Netzschalter, Anzeige und Konfigurationstasten Umschalten zwischen der Quellenmessanzeige und der Anzeige der Benutzermeldungen. Konfigurieren einer Funktion oder eines Betriebs. Netzschalter.
  • Seite 23 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Spezialbetrieb Laden eines Tests zur Ausführung (FACTORY (Werk)), USER (Benutzer) oder LOAD (laden) SCRIPTS (Skripte). Ausführen des zuletzt ausgewählten werkseitigen oder benutzerdefinierten Tests. (ausführen) Zugriff auf Messwertpuffer und Durchführen von Ablesungen. STORE (speichern) ...

  • Seite 24: Cursortasten

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch 3. Range-Tasten Auswahl des nächsthöheren Spannungsquellen- oder Messbereichs. Aktivieren oder deaktivieren der automatischen Spannungsquellen- oder Messbereichseinstellung. Auswahl des nächstniedrigeren Spannungsquellen- oder Messbereichs. Neben der Auswahl der Bereichsfunktionen ändern die Auf- und Abwärts- Bereichstasten das Format für Nicht-Bereichszahlen, zum Beispiel beim Bearbeiten des Grenzwerts.

  • Seite 25: Displayanzeigen (Nicht Dargestellt)

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung 8. Displayanzeigen (nicht dargestellt) Im Folgenden sind die möglichen Displayanzeigen und ihre Bedeutung aufgeführt. Indikator Bedeutung Remote Sense (Fernmessung) (4-adrig) ist ausgewählt Automatische Spannungsquellen- oder AUTO Messbereichseinstellung ist ausgewählt Das Gerät befindet sich im Bearbeiten-Modus. EDIT Problematischer Lesevorgang oder ungültiger Kalibrierungsschritt...

  • Seite 26: Rückseite

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Rückseite Die Rückseite des 2600B ist unten abgebildet. Die Beschreibungen der Komponenten auf der Rückseite folgen der Abbildung. Abbildung 3: Geräterückseite des 2601B und 2611B Abbildung 4: Geräterückseite des 2602B und 2612B 2600BS-900-05 Rev. A August 2021...
  • Seite 27 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Abbildung 5: Geräterückseite des 2604B Abbildung 6: Geräterückseite des 2614B 2600BS-900-05 Rev. A August 2021...
  • Seite 28 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 7: Geräterückseite des 2634B Abbildung 8: Geräterückseite des 2635B 2600BS-900-05 Rev. A August 2021...
  • Seite 29 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Abbildung 9: Geräterückseite des 2636B 2600BS-900-05 Rev. A August 2021...
  • Seite 30 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch 1. SMU-Steckverbinder Kanal A Dieser Anschluss verfügt über Eingangs- 2601B, 2602B, 2604B, 2611B, 2612B, 2614B /Ausgangsanschlüsse für HI und LO, Sense (S HI/S LO) und Schutz (G). Die Anschlüsse sind wie folgt: LO = LO S LO = Sense LO G = Schutz S HI = Sense HI...
  • Seite 31 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung 3. Digital I/O (Digital E/A) DB-25-Anschlussbuchse. Verwenden Sie ein Kabel mit 2601B, 2602B, 2611B, 2612B, 2635B, 2636B DB-25-Anschlussstecker (L-com-Teilenummer CSMN25MF-5). Verfügbare Stifte: Vierzehn digitale Ein- oder Ausgangsstifte, sieben GND-Stifte und drei +5 V-Stifte. 2601B, 2602B und 2604B verfügen über einen Freigabestift für den Ausgang.
  • Seite 32 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch 7. Masse 2601B, 2602B, 2604B, 2611B, 2612B, 2614B Erdungsklemme zum Anschluss des Ausgangs HI oder LO an die Gehäuseerdung. Erdungsschraube zum Anschluss an die Gehäuseerdung. Triaxialanschluss am Erdungsmodul. 2635B Schraubklemmenanschluss am Erdungsmodul. Triaxialanschluss am Erdungsmodul. 2634B, 2636B Schraubklemmenanschluss am Erdungsmodul.

  • Seite 33: Menüübersicht

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Menüübersicht Die folgenden Themen beschreiben, wie Sie mit den Menüs des vorderen Bedienfelds arbeiten können. Menüführung Um durch die Menüs und Untermenüs zu navigieren, darf sich das 2600B nicht im Bearbeitungsmodus befinden (EDIT-Anzeige leuchtet nicht). Auswählen von Menüoptionen Verwenden Sie die Tasten am vorderen Bedienfeld wie folgt, um durch die Haupt- und Konfigurationsmenüs zu navigieren:...
  • Seite 34 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 10: Hauptmenü-Baum 1 Gegenseitiger Ausschluss 2 TSP-Link ist für 2604B, 2614B und 2634B nicht verfügbar 3 DIGOUT ist für 2604B, 2614B und 2634B nicht verfügbar Die folgende Tabelle enthält Beschreibungen der Hauptmenüoptionen und Querverweise auf die entsprechenden Informationen.
  • Seite 35 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Menüauswahl Beschreibung Weitere Informationen erhalten Sie unter: SCRIPT (Skript) Speichert Benutzerskripte und ruft diese ab Series 2600B Reference Manual, “Manage scripts” (Referenzhandbuch der - LOAD (laden) Lädt Skripte in den nichtflüchtigen Speicher Serie 2600B, „Verwalten von Skripten“) - SAVE (speichern) Speichert Skripte SETUP (Einstellung)
  • Seite 36 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Menüauswahl Beschreibung Weitere Informationen erhalten Sie unter: SYSTEM-INFO Zeigt die Systeminformationen an Systeminformationen (auf Seite 2-5) - FIRMWARE Zeigt die Version der installierten Firmware an - SERIAL# Zeigt die Seriennummer des Geräts an - CAL Zeigt das Datum der letzten Kalibrierung an - MEMORY-USAGE...
  • Seite 37 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Konfigurationsmenüs Die Struktur des Konfigurationsmenüs wird in den folgenden Abbildungen zusammengefasst. Genauere Informationen folgen nach den Abbildungen. Anweisungen zur Menüführung finden Sie unter Menüführung (auf Seite 3-13). Weitere Menüoptionen finden Sie unter Hauptmenü (auf Seite 3-13).
  • Seite 38 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 12: Menü-Baum CONFIG Menü COMMON (Modelle mit zwei SMUs) 1 Einen Wert eingeben 2 Ersetzen Sie X durch A für SMU-Kanal A (wie in CHANA-BUF) oder B für SMU-Kanal B (wie in CHANB-BUF) Drücken Sie die Taste EXIT (Beenden), um zum vorherigen Menü...
  • Seite 39 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Abbildung 13: Menü-Baum CONFIG (Modelle mit einer SMU) 1 Einen Wert auswählen 2 Einen Wert eingeben 3 Nur Modell 2635B Drücken Sie die Taste EXIT (Beenden), um zum vorherigen Menü zurückzukehren. 2600BS-900-05 Rev. A August 2021 3-19...
  • Seite 40 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Die folgende Tabelle enthält Beschreibungen der Konfigurationsmenüs und Querverweise auf die entsprechenden Informationen. Um ein Menü für einzelne SMU-Instrumente auszuwählen, drücken Sie die TASTE CONFIG und dann die mit dem Menü des vorderen Bedienfelds verknüpfte Taste (siehe die Beschreibungsspalte in der folgenden Tabelle).

  • Seite 41: Einstellen Der Werte

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Einstellen der Werte Über das vordere Bedienfeld können Sie einen Wert entweder mit der Navigationsradmethode oder der numerischen Eingabemethode (mit dem Tastenfeld) einstellen. Einstellen eines Wertes So legen Sie einen Wert mit dem Navigationsrad fest: 1.

  • Seite 42: Einstellen Von Quellen- Und Compliance-Werten

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Einstellen von Quellen- und Compliance-Werten Wenn sich das 2600B im Bearbeitungsmodus befindet (EDIT-Anzeige leuchtet), können mit den Bedienelementen für die Bearbeitung die Quellen- und Compliance-Werte eingestellt werden. Wenn Sie den Quellenwert bearbeiten, wird die automatische Spannungsquellenbereichseinstellung ausgeschaltet und bleibt aus, bis Sie sie wieder einschalten.

  • Seite 43: Summer

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Summer Zum 2600B gehört ein Summer. Wenn dieser aktiviert ist, wird durch einen Ton angezeigt, dass eine der folgenden Aktionen stattgefunden hat: • Es wurde eine Taste auf der Vorderseite gedrückt: Ein kurzer Signalton, ähnlich wie bei einem Tastenklick, wird ausgegeben.

  • Seite 44: Anzeigeprozesse

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Anzeigeprozesse Dieser Abschnitt beschreibt, wie Sie die Anzeige verwenden, und bestimmen, was angezeigt wird. Darstellungsart Mit der Taste DISPLAY (Anzeige) können Sie durch die diversen unten dargestellten Anzeigemodi scrollen. Weitere Informationen zur Anzeige finden Sie unter Anzeigefunktionen (auf Seite 3-24).

  • Seite 45: Anzeigefunktionen Und Attribute

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Anzeigefunktionen und Attribute In diesem Abschnitt werden die Anzeigefunktionen und Attribute für das vordere Bedienfeld beschrieben. Die folgende Tabelle enthält alle Anzeigefunktionen und Attribute (in alphabetischer Reihenfolge) sowie Querverweise auf das Abschnittsthema, in dem die Funktion oder das Attribut erklärt wird.

  • Seite 46: Anzeigefunktionen

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Anzeigefunktionen Sie können die Anzeige am vorderen Bedienfeld so einstellen, dass die Maßeinheiten, die Stellenanzahl und benutzerdefinierte Textmeldungen für Ihre Anwendungen angezeigt werden. Anzeige Am vorderen Bedienfeld werden Quellenmesswerte und Ablesungen oder benutzerdefinierte Meldungen angezeigt.

  • Seite 47: Anzeige Trigger Warten Und Löschen

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Anzeige Trigger warten und löschen Um das Gerät so einzustellen, dass es wartet, bis die Taste TRIG am vorderen Bedienfeld gedrückt wird, senden Sie die Funktion display.trigger.wait(). Um den Triggerereignis-Detektor zu löschen, senden Sie die Funktion display.trigger.clear(). Meldungen anzeigen Sie können Textmeldungen festlegen, die am vorderen Bedienfeld des Geräts angezeigt werden können.

  • Seite 48: Löschen Der Anzeige

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Löschen der Anzeige Wenn Sie einen Befehl senden, um eine Meldung anzuzeigen, wird eine zuvor definierte Benutzermeldung nicht gelöscht. Die neue Meldung beginnt am Ende der alten Meldung auf dieser Zeile. Es empfiehlt sich, die Anzeige routinemäßig zu löschen, bevor eine neue Meldung definiert wird.

  • Seite 49: Anzeigen Von Textmeldungen

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Dabei gilt: 1 oder 2 column 1 bis 20 (Zeile 1) (Spalte) 1 bis 32 (Zeile 2) style 0 (unsichtbar) (Art) 1 (blinkend) Wenn er auf 0 steht, ist der Cursor nicht sichtbar. Wenn er auf 1 steht, blinkt ein Anzeigezeichen, um die Cursor-Position anzuzeigen.
  • Seite 50 Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Zeichencodes Die folgenden Spezialcodes können in die Zeichenfolge text eingebettet werden, um die Meldung zu konfigurieren und anzupassen: • $N: Lässt Text in der nächsten Zeile beginnen (newline). Wenn der Cursor bereits in Zeile 2 ist, wird der Text ignoriert, nachdem „$N“...
  • Seite 51 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Gehen Sie beim Einbetten von Zeichencodes in die Textzeichenfolge aufmerksam vor. Beachten Sie, dass das Zeichen nach dem $ Teil des Codes ist. Wenn Sie beispielsweise Hello in der oberen Zeile und Nate in der unteren Zeile anzeigen möchten, senden Sie den folgenden Befehl: display.settext("Hello$Nate") Der obige Befehl zeigt Hello in der oberen Zeile und Nate in der unteren Zeile an.

  • Seite 52: Eingabeaufforderung

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Eingabeaufforderung Sie können das Messaging für die Anzeige über die Bedienelemente am vorderen Bedienfeld verwenden, um ein Benutzerskript interaktiv zu machen. In einem interaktiven Skript werden Eingabeaufforderungen angezeigt, so dass der Bediener eine vorgegebene Aktion mithilfe der Bedienelemente am vorderen Bedienfeld ausführen kann.
  • Seite 53 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Abfrage von Parameterwerten Mit den Funktionen display.inputvalue() und display.prompt() können Sie ein bearbeitbares Eingabefeld auf der Benutzeranzeige an der aktuellen Cursor-Position erstellen. Die Funktion display.inputvalue() verwendet die Benutzeranzeige an der aktuellen Cursor- Position. Wenn der Befehl abgeschlossen ist, kehrt die Benutzeranzeige wieder zum vorherigen Zustand zurück.

  • Seite 54: Indikatoren

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Sowohl die Funktion display.inputvalue() als auch display.prompt() zeigt das bearbeitbare Eingabefeld an, aber die Funktion display.inputvalue() enthält nicht die Textzeichenfolgen für units und help. Nachdem eine der obenstehenden Funktionen ausgeführt wurde, wird die Befehlsausführung pausiert und gewartet, dass der Bediener den Quellenpegel eingibt.

  • Seite 55: Local Lockout (Lokal/Sperre)

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Bit-Identifizierung für Anzeigen REAR LSTN TALK EDIT Anzeige (relativ) Gewichteter Wert* 32768 16384 8192 4096 2048 1024 Binärwert SMPL STAR TRIG AUTO MATH FILT Anzeige (triggern) Gewichteter Wert* 128 Binärwert * Die gewichteten Werte gelten für Bits, die auf 1 gesetzt sind. Bits, die auf 0 gesetzt sind, haben keinen Wert. Nicht alle in der obenstehenden Tabelle aufgeführten Anzeigen können vom 2600B verwendet werden.

  • Seite 56: Menü Test Laden

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Menü Test laden display.loadmenu.add("Test", "DUT1() beeper.beep(2, 500)", display.SAVE) Das Menü LOAD TEST (Test laden) listet Tests (USER (Benutzer), FACTORY (Werk) und SCRIPTS (Skripte)) auf, die über das vordere Bedienfeld ausgeführt werden können. Werksprüfungen werden vorgeladen und im nichtflüchtigen Speicher im Werk gespeichert. Sie stehen im Untermenü...

  • Seite 57: Ausführen Eines Tests Über Das Vordere Bedienfeld

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung display.loadmenu.add("Test", "DUT1() beeper.beep(2, 500)", display.SAVE) Wenn Test vom Menü USER TESTS (Benutzertests) am vorderen Bedienfeld ausgeführt wird, wird die Funktion DUT1 ausgeführt und der Summer ertönt für zwei Sekunden. Nehmen wir nun an, Sie schalten den 2600B aus und wieder ein. Da das Skript nicht im nichtflüchtigen Speicher gespeichert wurde, ist die Funktion DUT1 verlorengegangen.

  • Seite 58: Anschließen Des Usb-Flash-Laufwerks

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Anschließen des USB-Flash-Laufwerks Das 2600B unterstützt Flash-Laufwerke, die den Standards für USB 2.0 und den Standards für USB 1.0 und 1.1 entsprechen. Sie können vom vorderen Bedienfeld aus Daten auf dem USB-Flash- Laufwerk speichern oder ein Skript erstellen, um Daten auf dem USB-Flash-Laufwerk zu speichern. Stecken Sie das USB-Flash-Laufwerk zum Anschließen in den USB-Anschluss am vorderen Bedienfeld des Geräts, der in der nachfolgenden Abbildung dargestellt ist.

  • Seite 59: So Greifen Sie Auf Die Webschnittstelle Zu

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Sie können das Gerät über die Webschnittstelle auch aktualisieren. Hinweise dazu finden Sie unter Aktualisieren der Firmware (auf Seite 5-4). Informationen zum Einrichten von LAN-Verbindungen finden Sie im Series 2600B Reference Manual, “LAN communications” (Referenzhandbuch der Serie 2600Bunter „LAN-Kommunikation“). So greifen Sie auf die Webschnittstelle zu Sie gelangen zur Webschnittstelle, indem Sie die IP-Adresse des Geräts in die Adresszeile eines Internetbrowsers eingeben.

  • Seite 60: Begrüßungsseite Der Webschnittstelle

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Begrüßungsseite der Webschnittstelle Die Begrüßungsseite stellt Informationen über das Gerät bereit. Dazu gehören: • Die Gerätemodellnummer, Hersteller, Firmware-Revisionsnummer und Seriennummer des Geräts • LXI-Informationen • Informationen zur LAN-Verbindung • Die TCP-Raw-Socket-Nummer und die Telnet-Port-Nummer. •...

  • Seite 61: Verwenden Der Id-Schaltfläche Zur Identifikation Des Geräts

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Verwenden der ID-Schaltfläche zur Identifikation des Geräts Wenn Sie eine Reihe von Geräten haben, können Sie die ID-Schaltfläche wählen, um festzustellen, mit welchem Gerät Sie kommunizieren. Die ID-Schaltfläche befindet sich unterhalb des Menüs auf jeder Seite der Webschnittstelle. So identifizieren Sie das Gerät: 1.

  • Seite 62: Festlegen Des Gerätekennworts

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch So ändern Sie die IP-Konfiguration über die Webschnittstelle: 1. Rufen Sie die Webschnittstelle auf, siehe So greifen Sie auf die Webschnittstelle zu (auf Seite 3-39). 2. Wählen Sie IP Configuration (IP-Konfiguration). 3. Wählen Sie Modify (Ändern) aus. Die Seite zum Ändern der IP-Konfiguration wird angezeigt. 4.

  • Seite 63: Verwenden Des Virtuellen Vorderen Bedienfeldes

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Das Standard-Kennwort ist "" (kein Kennwort). Sie können ein verlorengegangenes Kennwort von keiner Befehlsschnittstelle aus wiederherstellen. Sie können das Kennwort am vorderen Bedienfeld zurücksetzen. Wählen Sie MENU (Menü) und anschließend RESET PASSWORD (Kennwort zurücksetzen). Informationen zu den TSP-Befehlen finden Sie unter localnode.passwordmode im Series 2600B Reference Manual (Referenzhandbuch der Serie 2600B).

  • Seite 64: Anzeigen Von Pufferdaten Über Die Webschnittstelle

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 18: Virtuelles vorderes Bedienfeld Anzeigen von Pufferdaten über die Webschnittstelle Sie können die Daten in den Messwertpuffern auf der Seite Reading Buffers (Messwertpuffer) der Seite Virtual Front Panel (virtuelles vorderes Bedienfeld) anzeigen. Um die Daten anzuzeigen, wählen Sie oben am virtuellen vorderen Bedienfeld Reading Buffers (Messwertpuffer) aus.

  • Seite 65: Herunterladen Von Messwertpufferdaten Über Die Webschnittstelle

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Abbildung 19: Seite Messwertpuffer der Webschnittstelle Herunterladen von Messwertpufferdaten über die Webschnittstelle Sie können Messwertpufferdaten von der Seite Reading Buffers (Messwertpuffer) der Webschnittstelle in eine .csv-Datei herunterladen. Die in der Tabelle auf der Seite Reading Buffers (Messwertpuffer) angezeigten Daten werden heruntergeladen.

  • Seite 66: Verwenden Von Tsb Embedded

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Verwenden von TSB Embedded TSB Embedded ist ein Tool zur Skriptverwaltung, das über die Webschnittstelle des Geräts verfügbar ist. Sie können TSB Embedded nutzen, um Testskripte zu erstellen, zu ändern und zu speichern und um einzelne Befehle zu senden.
  • Seite 67 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Abbildung 20: LXI-Ereignisprotokoll Die Zeitmarke, die Ereigniskennung, die IP-Adresse und der Domänenname identifizieren die eingehenden und ausgehenden LXI-Triggerpakete. Die folgende Tabelle enthält detaillierte Beschreibungen für die Spalten im Ereignisprotokoll. Beschreibungen der Ereignisprotokolle Spaltentitel Beschreibung Beispiel 11:46:44.000 11 Mar 2020...

  • Seite 68: Aufrufen Des Ereignisprotokolls Über Die Befehlsschnittstelle

    Abschnitt 3: Gerätebeschreibung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Beschreibungen der Ereignisprotokolle Spaltentitel Beschreibung Beispiel Eine Zeitmarke, die die Zeit identifiziert, zu der das Timestamp Ereignis aufgetreten ist. Die Zeitmarke verwendet (Zeitmarke) Folgendes:  PTP-Zeitmarke  Sekunden  Sekundenbruchteile; das 2600B unterstützt nicht den Standard IEEE Std 1588;...

  • Seite 69: Hilfe

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 3: Gerätebeschreibung Die Zeichenkette zeigt dieselben Informationen wie die Webschnittstelle an. Die Felder werden durch Kommas getrennt. Die Felder werden in der folgenden Reihenfolge ausgegeben: • Empfangszeit (UTC) • Ereignis-ID • Von (Sender) • HWDetect / Version •...

  • Seite 71: Betrieb

    Abschnitt 4 Betrieb In diesem Abschnitt: Bedienungsgrundlagen ............4-1 Quellenmessfunktionen............4-1 Grenzwerte ................4-2 Senkenbetrieb ................4-5 Testverbindungen des Prüflings ..........4-6 Quellenmessverfahren am vorderen Bedienfeld ....4-31 Auswahl des Messmodus ............4-34 Ausgang-AUS-Modi ............... 4-35 Bedienungsgrundlagen Bei den Modellen 2611B, 2612B, 2614B, 2634B, 2635B, und 2636B können an allen Ausgangsklemmen und Schutzklemmen gefährliche Spannungen vorhanden sein.

  • Seite 72: Spannung Und Strom

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Spannung und Strom In der folgenden Tabelle sind die Quell- und Messgrenzwerte für die Spannungs- und Stromfunktionen aufgeführt. Der gesamte Einsatzbereich wird in “Operating boundaries” in the Series 2600B Reference Manual („Betriebsgrenzen“ im Referenzhandbuch der Serie 2600B erläutert). Quellenmessfunktionen 2601B, 2602B, 2604B 2611B, 2612B, 2614B...
  • Seite 73 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Der Grenzwertbetrieb des Geräts ändert sich je nach Quellenmodus (Strom oder Spannung), Last und den konfigurierten Grenzwerten (Strom, Spannung und Leistung). Es ist wichtig, sowohl die Strom- als auch die Spannungsgrenzwerte vom Leistungsgrenzwert zu unterscheiden. Wie es die Namen vermuten lassen, begrenzt der Stromgrenzwert den Strom für die bezogene Spannung, und der Spannungsgrenzwert begrenzt die Spannung für einen bezogenen Strom.

  • Seite 74: Einstellen Des Grenzwerts Am Vorderen Bedienfeld

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Einstellen des Grenzwerts am vorderen Bedienfeld So stellen Sie den Grenzwert für ein einkanaliges Gerät (2601B, 2611B oder 2635B) oder den einkanaligen Anzeigemodus eines zweikanaligen Geräts (2602B, 2604B, 2612B, 2614B, 2634B oder 2636B) ein: 1.

  • Seite 75: Senkenbetrieb

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Um den Grenzwert einzustellen, senden Sie den Befehl mit dem Grenzwert als Parameter. Das folgende Programmierbeispiel zeigt, wie Sie den Stromgrenzwert auf 50 mA, den Spannungsgrenzwert auf 4 V und den Leistungsgrenzwert auf 1 W einstellen können: smua.source.limiti = 50e-3 smua.source.limitv = 4 smua.source.limitp = 1...

  • Seite 76: Einstellen Des Senkenmodus Am Vorderen Bedienfeld

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Wenn Sie die Stromquelle als Senke verwenden, stellen Sie die Spannungs-Compliance immer auf einen Pegel ein, der höher ist als der externe Spannungspegel. Andernfalls kann es zu einem übermäßigen Stromfluss in das Gerät und zu fehlerhaften Messungen kommen. Einzelheiten zu Compliance-Grenzwerten finden Sie unter Grenzwerte (auf Seite 4-2).
  • Seite 77 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Bei empfindlichen Prüflingen (DUTs) verursacht die Ein- und Ausschaltsequenz des Geräts möglicherweise vorübergehende Signale am Prüfling, die den Prüfling beeinträchtigen oder beschädigen können. Schließen Sie solche Prüflinge beim Testen erst dann an, wenn die Einschaltsequenz des Geräts abgeschlossen ist und sich das Gerät in einem bekannten Betriebsstatus befindet.

  • Seite 78: Eingangs- Und Ausgangsanschlüsse

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 22: Grundlegende Quellenmesskonfiguration: Source I Strommesser Stromquelle ↑ Spannungsmesser Nähere Informationen finden Sie im “Circuit configurations” in the Series 2600B Reference Manual (Referenzhandbuch der Serie 2600B unter „Schaltungskonfigurationen“). Eingangs- und Ausgangsanschlüsse Das 2600B verwendet Schraubklemmensteckverbinder oder triaxiale Steckverbinder für Eingangs- und Ausgangsanschlüsse an Prüflingen (DUT).
  • Seite 79 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb An den Ausgängen und Schutzterminals können gefährliche Spannungen vorhanden sein. Um einen Stromschlag zu verhindern, der zu Verletzungen und zum Tod führen kann, dürfen Verbindungen zum 2600B niemals bei eingeschaltetem Ausgang hergestellt oder getrennt werden.

  • Seite 80: Eingang/Ausgangs-Lo Und Gehäuseerdung

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 23: Eingangs- und Ausgangsanschlüsse Eingang/Ausgangs-LO und Gehäuseerdung Wie in den folgenden Abbildungen dargestellt, sind die SMU-Eingangs-/Ausgangs-LOs an den Anschlussklemmenblöcken auf der Rückseite verfügbar. Eingangs-/Ausgangs-LOs sind nicht zwischen Kanälen verbunden und von der Gehäuseerdung galvanisch getrennt. Das Gehäuse sollte niemals als Erdungspunkt für Signalverbindungen verwendet werden.
  • Seite 81 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Abbildung 24: Modelle 2602B, 2604B, 2612B und 2614B Eingang/Ausgangs-LO und Gehäuseerdungsklemmen (ähnlich 2601B und 2611B) 1 Verliersichere Schraube. Jeder Klemmenblock verfügt über zwei verliersichere Schrauben, um ihn an der Rückseite zu befestigen. Abbildung 25: Eingangs-/Ausgangsanschlüsse der Modelle 2634B und 2636B sowie Gehäuseerdungsklemmen (Modell 2635B ähnlich) Für 2601B, 2602B, 2604B, 2611B, 2612B und 2614B gibt es am Gehäuse eine rauscharme Bananenbuchse für die Erdung, die als gemeinsamer Signalerdungspunkt für Eingangs- und...
  • Seite 82 Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Der nachfolgend abgebildete Frequenzstellwiderstand wird verwendet, um das SMU-Gerät von hohen Frequenzen zu isolieren, die am Gehäuse des 2600B auftreten können. Wenn die Frequenzen am Gehäuse ansteigen, steigt der Widerstand des Frequenzstellwiderstands, um deren Auswirkungen abzuschwächen.

  • Seite 83: 2-Adrige Lokale Messanschlüsse

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Beim Verbinden der SMU-Ausgänge von 2611B, 2612B, 2614B, 2634B, 2635B und 2636B mit Kabeln, die nicht für Spannungen über 42 V ausgelegt sind, wie z. B. das 2600-ALG-2, müssen Sie den Hochspannungsausgang mit der Funktion INTERLOCK deaktivieren, wie in Verriegelung (auf Seite 4-25) beschrieben.
  • Seite 84 Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Standardmäßig sind die 2600B-Geräte für die Verwendung einer 2-adrigen (lokalen) Spannungsmessung konfiguriert. Bei Verwendung der 4-adrigen (Fern-)Spannungsmessung ist es unerlässlich, dass Sie die richtigen Kelvin-Verbindungen zwischen den entsprechenden Force- und Sense-Leitungen herstellen und aufrechterhalten, um den ordnungsgemäßen Betrieb des Geräts sicherzustellen und präzise Spannungsmessungen vorzunehmen.

  • Seite 85: Kontaktprüfanschlüsse

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Abbildung 29: 4-adrige Anschlüsse (Fernmessung) Kontaktprüfanschlüsse Die Kontaktprüfungsfunktion verhindert Messfehler aufgrund eines zu hohen Widerstands in den Quell- oder Messleitungen. Siehe Kontaktprüfungsmessungen (auf Seite 4-15) für den Betrieb. Für die Kontaktprüfung sind sowohl Source- als auch Messverbindungen erforderlich. Anschlusspläne finden Sie unter 4-adrige Fernmessanschlüsse (auf Seite 4-13).
  • Seite 86 Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 30: Kontaktprüfanschlüsse Wenn die Quelle ausgeschaltet, smuX.source.offmode auf smuX.OUTPUT_ZERO gesetzt und die effektive Strombegrenzung kleiner als 1 mA ist, führen Kontaktprüfungsvorgänge zu Fehlercode 5066, source.offlimiti too low for contact check. Im Null-Aus-Modus wird smuX.source.offlimiti ignoriert und die effektive Strombegrenzung hängt davon ab, was der Kanal bezieht, wenn er ausgeschaltet ist.

  • Seite 87: Programmierbeispiel Kontaktprüfung

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Grundlegende Befehle für die Kontaktprüfung Befehl Beschreibung flag = smuX.contact.check() Bestimmen, ob Kontaktwiderstand unter Schwellenwert liegt. rhi, rlo = smuX.contact.r() Messen des aggregierten Kontaktwiderstandes. smuX.contact.speed = speedSetting Einstellen von speedSetting auf eine der folgenden Optionen: ...

  • Seite 88: Schutzvorrichtungen Und Abschirmungen

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Schutzvorrichtungen und Abschirmungen Sie können die Quellenmessleistung und die Sicherheit durch den effektiven Einsatz von Schutzvorrichtungen und Abschirmungen (Rausch- und Sicherheitsabschirmungen) optimieren. Sicherheitsabschirmung Immer dann, wenn gefährliche Spannungen (>30 V , 42 V ) im Prüfkreis vorhanden sind, SPITZE muss eine Schutzabschirmung verwendet werden.
  • Seite 89 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Abbildung 31: Sicherheitsabschirmung für gefährliche Spannung, die zwei 2601B-, 2602B- oder 2604B-Kanäle kombiniert 1 Gehäuse 2 Gehäuseschraube 3 Prüfling (DUT) 4 Schutzleiter (Schutzerdung) 5 Äquivalenter Schaltplan 6 Metallische Sicherheitsabschirmung Für die Geräte 2611B, 2612B, 2614B, 2634B, 2635B und 2636B beträgt die maximale Ausgangsspannung für einen Kanal 220 V, was als gefährlich angesehen wird und eine Sicherheitsabschirmung erfordert.
  • Seite 90 Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 32: Schutzabschirmung für die Modelle 2611B, 2612B oder 2614B für Verbindungen mit Prüfkreisen mit gefährlichen Spannungen 1 Gehäuse 2 Gehäuseschraube 3 Prüfling (DUT) 4 Schutzleiter (Schutzerdung) 5 Äquivalenter Schaltplan 6 Metallische Sicherheitsabschirmung 4-20 2600BS-900-05 Rev.
  • Seite 91 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Abbildung 33: Schutzabschirmung für die Modelle 2634B, 2635B oder 2636B für Verbindungen mit Prüfkreisen mit gefährlichen Spannungen 1 Schutzleiter (Schutzerdung) 2 Äquivalenter Schaltplan 3 Metallische Sicherheitsabschirmung 4 Prüfling (DUT) 2600BS-900-05 Rev. A August 2021 4-21...
  • Seite 92 Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Schutzvorrichtungen Eine angetriebene Schutzvorrichtung ist immer aktiviert und liefert eine gepufferte Spannung, die denselben Pegel wie die HI-Eingangs-/Ausgangsspannung hat. Die Schutzvorrichtung soll die Auswirkungen von Leckstrom (und Kapazität) beseitigen, die zwischen HI und LO auftreten können. Ohne Schutzvorrichtung könnten Leckstrom und Kapazität in der externen hochohmigen Prüfschaltung so hoch sein, dass sie die Leistung des 2600B beeinträchtigen.

  • Seite 93: Rauschabschirmung

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Rauschabschirmung Eine Rauschabschirmung (siehe nachfolgende Abbildung) verhindert, dass unerwünschte Signale in die Prüfschaltung gelangen. Signale mit niedrigem Pegel können von einer effektiven Abschirmung profitieren. Die metallische Lärmabschirmung umgibt die Prüfschaltung und sollte wie abgebildet an LO angeschlossen werden.

  • Seite 94: Gemeinsame Verwendung Von Abschirmungen Und Schutzvorrichtungen

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Gemeinsame Verwendung von Abschirmungen und Schutzvorrichtungen Die folgenden Abbildungen zeigen Anschlüsse für ein Testsystem mit einer Rauschabschirmung, einer Sicherheitsabschirmung und einer Schutzvorrichtung. Die Schutzabschirmungen sind mit der angetriebenen Schutzvorrichtung (je nach Modell mit G oder GUARD beschriftet) der SMU verbunden.

  • Seite 95: Verriegelung

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Verriegelung Die Verriegelung ist nur bei den Geräten 2611B, 2612B, 2614B, 2634B, 2635B und 2636B vorhanden. Der digitale E/A-Anschluss stellt die Verriegelungsleitung für den Einsatz mit einem Testvorrichtungsschalter bereit. Bei korrekter Verwendung schaltet sich der Ausgang des Gerätes aus, wenn die Abdeckung der Testvorrichtung geöffnet wird.

  • Seite 96: Testvorrichtung

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 37: Verwendung der Verriegelung von 2611B, 2612B, 2614B, 2634B, 2635B und 2636B 1 Verriegelungsstift (am digitalen E/A- oder Verriegelungsstecker), Stift 24 2 Von Firmware gelesen 3 Zur Endstufe 4 Spulenwiderstand 5 Gehäuseerdung 6 Rückseite 7 Stift 23 8 Der Schließschalter ermöglicht den 200-V-Betrieb...
  • Seite 97 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Zum Schutz vor Stromschlägen sollte ein Gehäuse vorhanden sein, das alle spannungsführenden Teile umschließt. Nichtleitende Gehäuse müssen aus Materialien hergestellt sein, die für Brennbarkeit und die Spannungs- und Temperaturanforderungen der Prüfschaltung ausgelegt sind. Verbinden Sie das Gehäuse aller metallischen Testvorrichtungen mit dem Schutzleiter (Schutzerdung).
  • Seite 98 Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Der digitale E/A-Anschluss des 2601B, 2602B oder 2604B ist nicht für die Steuerung von Sicherheitsschaltungen geeignet und sollte nicht zur Steuerung einer Sicherheitsverriegelung verwendet werden. Der Verriegelungsstift am digitalen E/A-Port für 2611B, 2612B, 2614B, 2634B, 2635B oder 2636B kann verwendet werden, um eine Sicherheitsverriegelung zu steuern.

  • Seite 99: Potenzialfreistellen Einer Smu

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Potenzialfreistellen einer SMU Bei Verwendung einer externen Quelle im Testsystem kann es erforderlich sein, dass eine SMU (Source Measure Unit) mit 2600B-Quellen von der Gehäuseerdung ableitet. Ein Beispiel für ein solches Testsystem, das eine externe Spannungsquelle enthält, ist unten dargestellt. Beachten Sie, dass der niedrige Ausgang der externen Spannungsquelle mit der Gehäuseerdung verbunden ist.
  • Seite 100 Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 39: SMU-Anschlüsse von 2601B, 2602B, 2604B, 2611B, 2612B und 2614B 1 Externe Quelle 2 Gehäuse 3 LO-Ausgang mit Gehäuse verbunden 4 Prüfling (DUT) 5 Quellengehäuse über das Netzkabel mit der Gehäuseerdung verbunden 6 Bananenbuchse zur Gehäuseerdung mit niedrigem Rauschen 7 Gehäuseschraube 4-30...

  • Seite 101: Quellenmessverfahren Am Vorderen Bedienfeld

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Alle Messanschlüsse sollten als gefährlich eingestuft werden. Die maximale potenzialfreie Spannung (Gleichtaktspannung) für eine Source Measure Unit (SMU) beträgt ±250 V. Wenn Sie diesen Wert überschreiten, kann das Gerät beschädigt werden und es besteht Stromschlaggefahr. Die Verwendung einer externen Quelle zum Potenzialfreistellen einer SMU könnte eine Stromschlaggefahr im Testkreis verursachen.

  • Seite 102: Schritt 1: Auswählen Und Einstellen Des Quellenpegels

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Schritt 1: Auswählen und Einstellen des Quellenpegels So wählen Sie die Quelle aus und bearbeiten den Quellwert: 1. Drücken Sie bei Bedarf die Taste SRC, um die Spannungs- oder Stromquelle auszuwählen, wie durch die Einheiten im Quellenfeld auf der Anzeige dargestellt. Die blinkende Ziffer (Cursor) zeigt an, welcher Wert derzeit zur Bearbeitung ausgewählt ist.

  • Seite 103: Schritt 3: Auswahl Der Messfunktion Und Des Messbereichs

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Schritt 3: Auswahl der Messfunktion und des Messbereichs So wählen Sie Messfunktion und Messbereich aus: 1. Wenn das Gerät über zwei Kanäle verfügt (2602B, 2604B, 2612B, 2614B, 2634B oder 2636B), drücken Sie die Taste DISPLAY, um es in den Einkanal-Anzeigemodus zu versetzen (falls nicht bereits erfolgt).

  • Seite 104: Auswahl Des Messmodus

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Auswahl des Messmodus Sie können den Messmodus so einstellen, dass 2-adrige lokale Messanschlüsse (auf Seite 4-13) oder 4-adrige Fernmessanschlüsse (auf Seite 4-13) verwendet werden. Die standardmäßige Messeinstellung ist 2-adrig lokal. Auswahl des Messmodus am vorderen Bedienfeld So überprüfen oder ändern Sie den Spannungsmessmodus über das vordere Bedienfeld: 1.

  • Seite 105: Ausgang-Aus-Modi

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Ausgang-AUS-Modi Wählen und konfigurieren Sie den entsprechenden Ausgang-AUS-Zustand, die Quellenfunktion und die Compliance-Grenzwerte sorgfältig, bevor Sie das 2600B an ein Gerät anschließen, das Energie liefern kann (zum Beispiel andere Spannungsquellen, Batterien, Kondensatoren, Solarzellen oder andere 2600B-Geräte). Konfigurieren Sie die empfohlenen Geräteeinstellungen, bevor Sie Verbindungen zum Gerät herstellen.

  • Seite 106: Ausgang-Aus-Funktion

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Wenn die ausgewählte Quelle Strom ist, ist die aktuelle Konformitätseinstellung der programmierte Stromquellenwert oder 10 Prozent des Bereichsendwertes des aktuellen Strombereichs, je nachdem, welcher Wert größer ist. Sie können den 2600B als Strommesser verwenden, wenn er sich im Ausgang-AUS-Modus „Null“...

  • Seite 107: Auswählen Der Ausgang-Aus-Funktion

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Wenn der Ausgang ausgeschaltet ist und die ausgewählte Ausgang-AUS-Funktion CURRENT (Spannung) (smuX.source.offfunc = smuX.OUTPUT_DCAMPS) ist: • Das SMU-Gerät erzeugt 0 A. • Der Spannungsgrenzwert wird vom Attribut smuX.source.offlimitv festgelegt (standardmäßig 40 V). Wenn die Ausgang-AUS-Funktion entweder auf Spannung oder Strom eingestellt ist, kann das SMU- Gerät als Quelle oder Senke für eine sehr geringe Leistung fungieren.

  • Seite 108: Einstellen Von Ausgang-Aus-Grenzwerten

    Abschnitt 4: Betrieb Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Einstellen von Ausgang-AUS-Grenzwerten Das Einstellen des Ausgang-AUS-Grenzwerts für CURRENT (Strom) (smuX.source.offlimiti) legt den Stromgrenzwert für die Spannungsquelle fest; das Einstellen des Ausgang-AUS-Grenzwerts für VOLTAGE (Spannung) (smuX.source.offlimitv) legt den Spannungsgrenzwert für die Stromquelle fest. So konfigurieren Sie die Ausgang-AUS-Grenzwerte am vorderen Bedienfeld: 1.

  • Seite 109: Schnellübersicht Über Die Fernprogrammierung Der Ausgang-Aus-Zustände

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 4: Betrieb Schnellübersicht über die Fernprogrammierung der Ausgang- AUS-Zustände Die folgende Tabelle liefert eine Schnellübersicht über die Befehle für die Programmierung der Ausgang-AUS-Zustände über eine Remote-Schnittstelle. Schnellübersicht über die Programmierung der Ausgang-AUS-Zustände Befehl* Beschreibung smuX.source.offmode = smua.OUTPUT_NORMAL Auswahl des Ausgang-AUS-Modus „Normal“.

  • Seite 111: Wartung

    Abschnitt 5 Wartung In diesem Abschnitt: Einleitung ................. 5-1 Austausch der Netzsicherung ..........5-1 Austausch der Sicherung ............5-2 Tests über das Bedienfeld auf der Vorderseite ......5-3 Aktualisieren der Firmware ............5-4 Anzeige der Seriennummer ............. 5-7 Einleitung Dieser Abschnitt beschreibt routinemäßige Wartungsarbeiten am Gerät, die der Bediener durchführen kann.
  • Seite 112 Abschnitt 5: Wartung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abbildung 40: Austausch der Sicherung Die Leitungssicherung befindet sich bei den anderen Modellen der Serie 2600B an einer ähnlichen Stelle. Um Verletzungen, Tod oder Geräteschäden zu vermeiden, verwenden Sie nur den richtigen Sicherungstyp (siehe Tabelle der Netzsicherungen unten). So tauschen Sie die Sicherung aus: Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

  • Seite 113: Tests Über Das Bedienfeld Auf Der Vorderseite

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 5: Wartung Tests über das Bedienfeld auf der Vorderseite Mit den Tests am vorderen Bedienfeld können Sie testen, ob die Tasten und die Anzeige auf der Vorderseite funktionieren. Markieren Sie in den folgenden Abläufen die Menüoption, und drücken Sie die Taste ENTER (Eingabe), um sie auszuwählen.

  • Seite 114: Aktualisieren Der Firmware

    Abschnitt 5: Wartung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch 4. Drehen Sie das Navigationsrad, bis die Menüoption DISPLAY-PATTERNS (Anzeigemuster) markiert ist. 5. Drücken Sie auf die Taste ENTER (Eingabe), um den Anzeigetest zu starten. Der Anzeigetest besteht aus drei Teilen. Jedes Mal, wenn die Taste ENTER (Eingabe) oder das Navigationsrad gedrückt wird, wird der nächste Teil des Testablaufs ausgewählt.
  • Seite 115 Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 5: Wartung Trennen Sie die Eingangs- und Ausgangsklemmen vor der Aktualisierung oder dem Downgrade. Trennen Sie das Gerät während der Aktualisierung oder des Downgrades nicht vom Stromnetz, und entfernen Sie das USB-Laufwerk nicht. Warten Sie darauf, bis das Gerät die Aktualisierung abgeschlossen hat und der Begrüßungsbildschirm angezeigt wird.

  • Seite 116: Aktualisieren Der Firmware Mit Tsb

    Abschnitt 5: Wartung Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch So aktualisieren oder downgraden Sie die Firmware über die Webschnittstelle: 1. Schalten Sie die Stromversorgung des Geräts aus. Warten Sie einige Sekunden lang. 2. Schalten Sie die Stromversorgung des Geräts ein. 3. Öffnen Sie einen Webbrowser auf dem Host-Computer. 4.

  • Seite 117: Anzeige Der Seriennummer

    Serie 2600B System-SourceMeter®-Gerät Benutzerhandbuch Abschnitt 5: Wartung 3. Wählen Sie Ihr Gerät aus dem Dialogfeld Select Instrument (Gerät auswählen) aus. 4. Wählen Sie in der Symbolleiste der Gerätekonsole den Pfeil nach unten aus, und wählen Sie Instrument > Flash (Gerät > Flash) aus. Abbildung 42: Menüoption Flash 5.

  • Seite 119: Nächste Schritte

    Abschnitt 6 Nächste Schritte In diesem Abschnitt: Zusätzliche Informationen zum 2600B ........6-1 Zusätzliche Informationen zum 2600B Zusätzliche Informationen zum 2600B finden Sie auf der Website von Keithley Instruments (de.tek.com/keithley), auf der Sie die neuesten Informationen erhalten. Die Webseite bietet Ihnen Zugriff auf: •...
  • Seite 120 Änderungen an den technischen Daten vorbehalten. Alle Keithley-Marken und -Markennamen sind Eigentum von Keithley Instruments. Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Unternehmen. Keithley Instruments Unternehmenszentrale • 28775 Aurora Road • Cleveland, Ohio 44139, USA • +1 440-248-0400 • +1-800-833-9200 • tek.com/keithley 07/2020...
