Analyse von Signal- oder Strahldaten

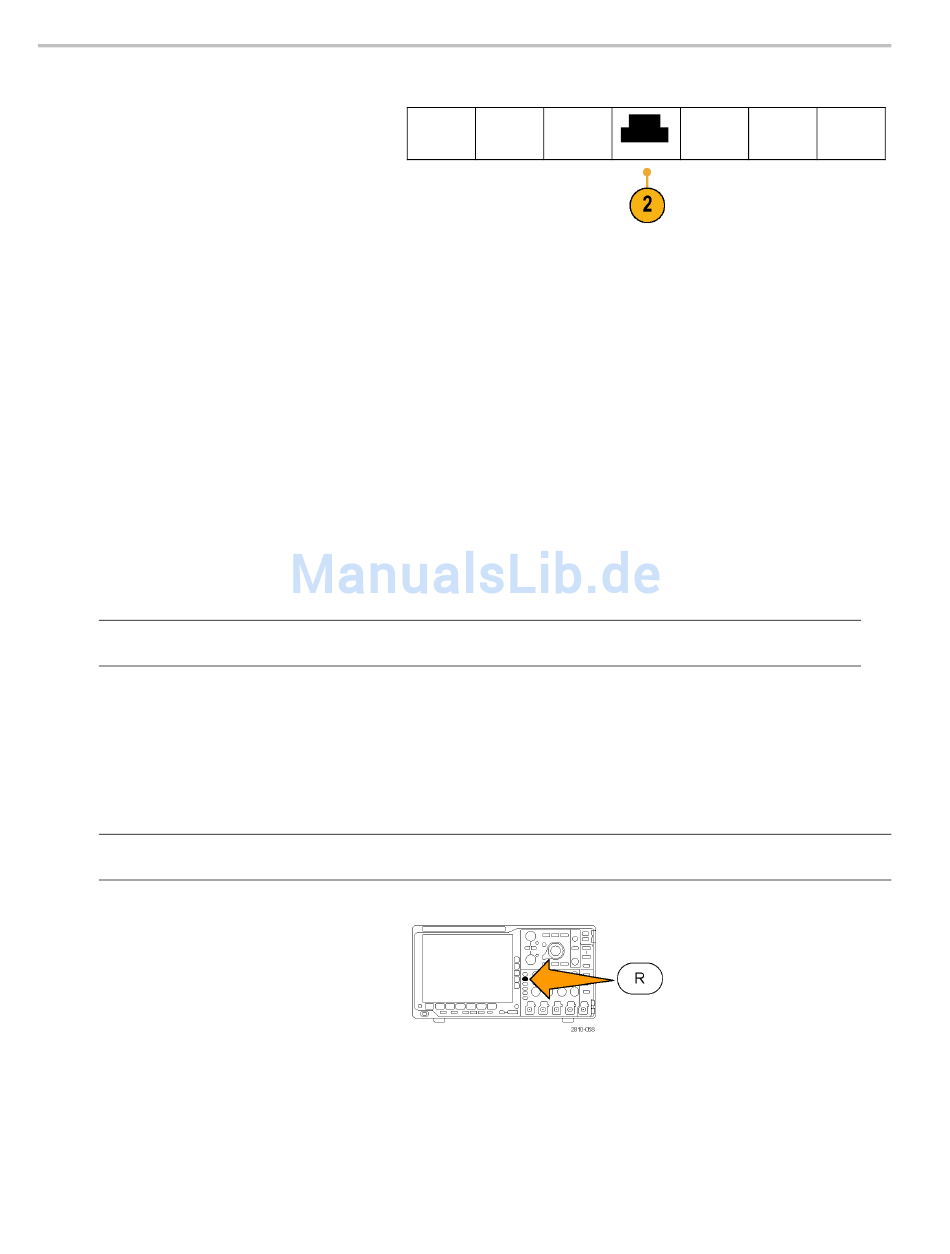

2. Drücken Sie Math.-Spektrum.
Verwenden Sie die Auswahlmöglichkeiten der
seitlichen Menütasten, um Ihren gewünschten
Math-Strahl zu erstellen.
3. Drücken Sie 1. Quelle und wählen Sie
HF-Normalstrahl (RF:N), HF-Mittelwertstrahl
(RF:A), HF-Maximumstrahl (RF:M),
den HF-Minimumstrahl (RF:m)
oder einen der Referenzspeicher mit
Frequenzbereichinformationen.
4. Wählen Sie + oder - als Operator aus.
5. Wählen Sie die 2. Quelle aus den zur
Verfügung stehenden Optionen.
Das Math-Signal wird auf dem Bildschirm als ein
roter Strahl angezeigt.
6. Drücken Sie Bezeichng. im unteren
Menü und verwenden Sie die daraufhin
angezeigten Auswahlmöglichkeiten des
Seitenmenüs, um Ihrem Math-Strahl eine
geeignete Bezeichnung zu geben.
HINWEIS.
Das Oszilloskop schließt die Berechnung nur ab, wenn die Maßeinheiten der Quellsignale bei Kombination
logisch Sinn ergeben.
Verwendung von Referenzsignalen und -strahlen
Erstellen und speichern Sie ein Referenzsignal oder einen Referenzstrahl. Auf diese Weise können Sie beispielsweise
einen Standard einrichten, mit dem alle anderen Signale verglichen werden können. So verwenden Sie die Referenzsignale
oder -strahlen:
HINWEIS.
10 M- und 20 M-Referenzsignale sind flüchtig und werden beim Abschalten des Oszilloskops nicht gespeichert.
Solche Signale können nur im externen Speicher behalten werden.
1. Drücken Sie Ref R. Auf dem unteren
Rahmen wird das Referenzmenü angezeigt.
160
Doppelsig-
FFT
Fort-
nal-Math.
geschrit-
tene Math
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Math.-
(M)
Spektrum
Bezeichng.
