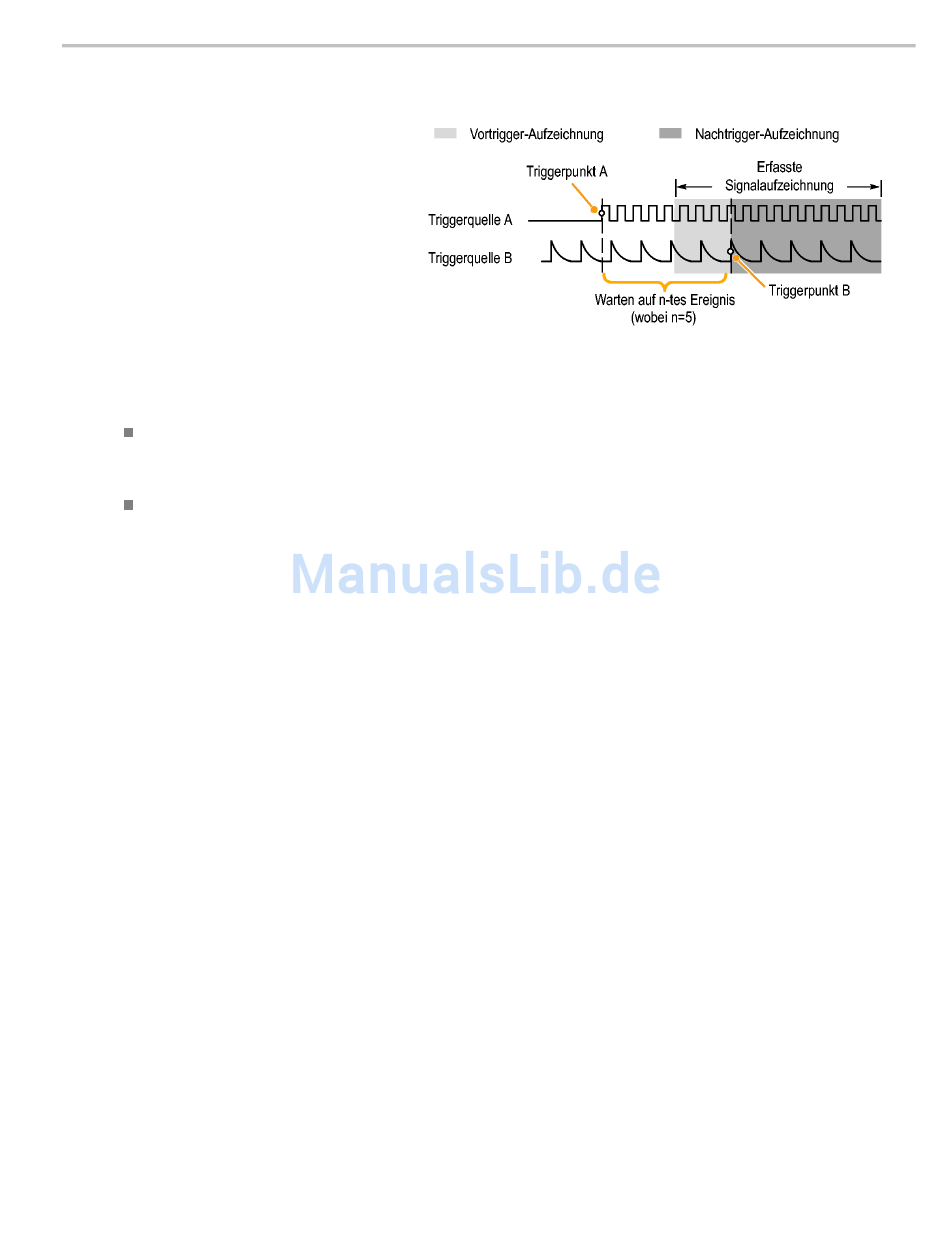

Trigger auf B-Ereignis
Trigger A aktiviert das Oszilloskop. Die
Erfassung des Nachtriggers startet mit dem
n-ten B-Ereignis.
Schnelltipps
Die B-Trigger-Verzögerungszeit und die horizontale Position sind voneinander unabhängige Funktionen. Wenn Sie eine
Triggerbedingung festlegen, die entweder Trigger-A allein oder die Trigger A und B zusammen verwendet, können Sie
auch mit der horizontalen Positionssteuerung die Erfassung um einen zusätzlichen Betrag verzögern.
Wenn Trigger B verwendet wird, kann für Trigger A und Trigger B nur der Typ „Flanke" festgelegt werden.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Triggereinstellung
103
