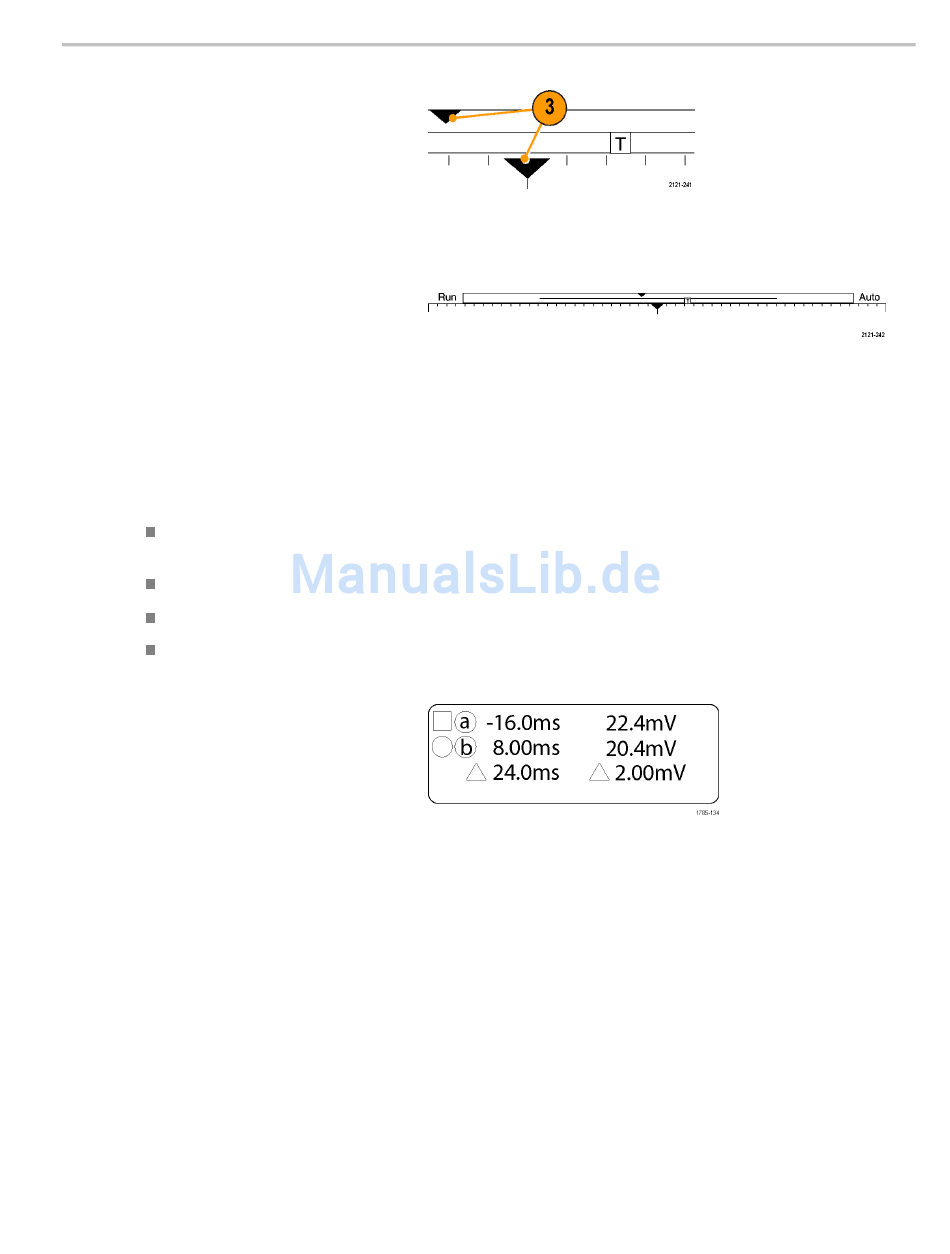

3. Das Symbol für Dehnungspunkte (ein
oranges Dreieck) zeigt den Punkt an,
an dem sich die horizontale Skalierung
dehnt und komprimiert.
Um den Dehnungspunkt mit dem
Triggerpunkt gleichzusetzen, drücken
Sie Erfassen, und stellen Sie für
die Option Verzögerung im unteren
Rahmenmenü Aus ein.
4. Die Signaldatensatzanzeige zeigt
die Triggerstelle im Verhältnis zum
Signaldatensatz an. Die Linienfarbe
entspricht der ausgewählten Signalfarbe.
Die Klammern geben den Teil der
Aufzeichnung an, der derzeit auf dem
Bildschirm angezeigt wird.
5. Die Triggerstatusanzeige gibt den
Triggerstatus an. Folgende Status sind
möglich:
Vortrig: Vortriggerdaten werden
erfasst
Trig?: Wartet auf Trigger
Getrg: Getriggert
Auto: Ungetriggerte Daten werden
erfasst
6. Die Cursor-Anzeige gibt die Zeit-,
Amplituden- und Delta-Werte (Δ) jedes
Cursors an.
Bei FFT-Messungen werden Frequenz
und Betrag angegeben.
Die Anzeige zeigt für serielle Busse die
decodierten Werte an.
(Siehe Seite 147, Manuelle Messungen mit
Cursorn vornehmen.)
