2.1.2 Bedienung der numerischen LCP
Bedieneinheit LCP 101
Die folgenden Anweisungen gelten für die numerische
Bedieneinheit (LCP 101).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Numerisches Display.
2. Menütaste mit Anzeige-LEDs - Parameter ändern
und zwischen Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
HINWEIS
Das Kopieren von Parametern ist mit der numerischen
LCP Bedieneinheit (LCP 101) nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
[Status]: Zeigt den Zustand des Frequenzumrichters oder des
Motors an.
Bei einem Alarm schaltet das LCP 101 automatisch in den
Zustandsmodus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
[Quick Menu] oder [Main Menu]: dient zum Zugriff und
Programmieren aller Parameter.
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

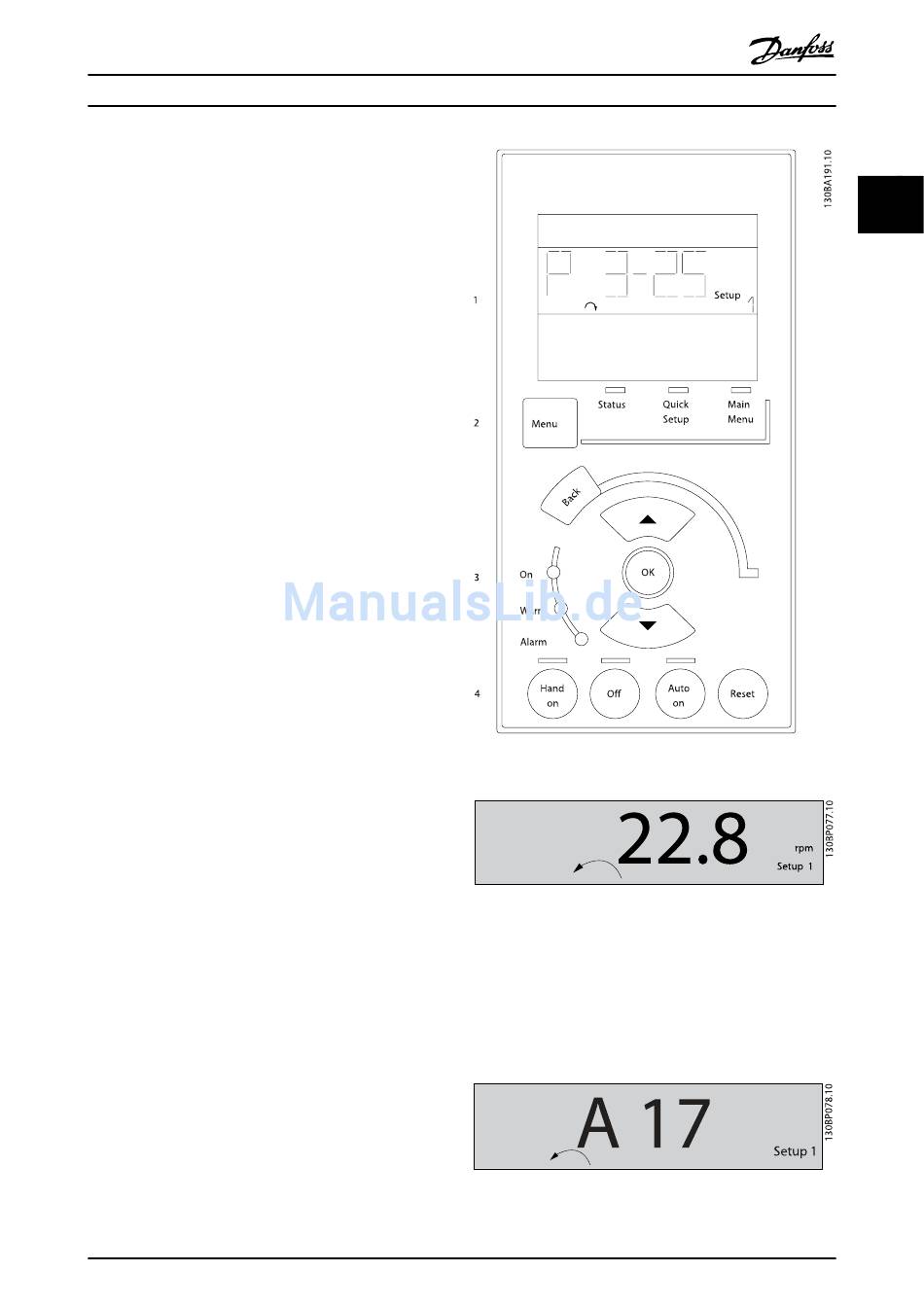

Abbildung 2.1: Numerische LCP Bedieneinheit LCP 101
Abbildung 2.2: Beispiel für Zustandsanzeige
Kontroll-Anzeigen (LEDs):
•
On (Grüne LED): Zeigt an, dass das Gerät betriebsbe-
reit ist.
•
Warn. (Gelbe LED): Zeigt eine Warnung an.
•
Alarm (Rot blinkende LED): Zeigt einen Alarmzu-
stand an.
Abbildung 2.3: Beispiel für Alarmanzeige
