Parameterbeschreibung
3-14 Relativer Festsollwert
Range:
Funktion:
0.00
[-100.00 -

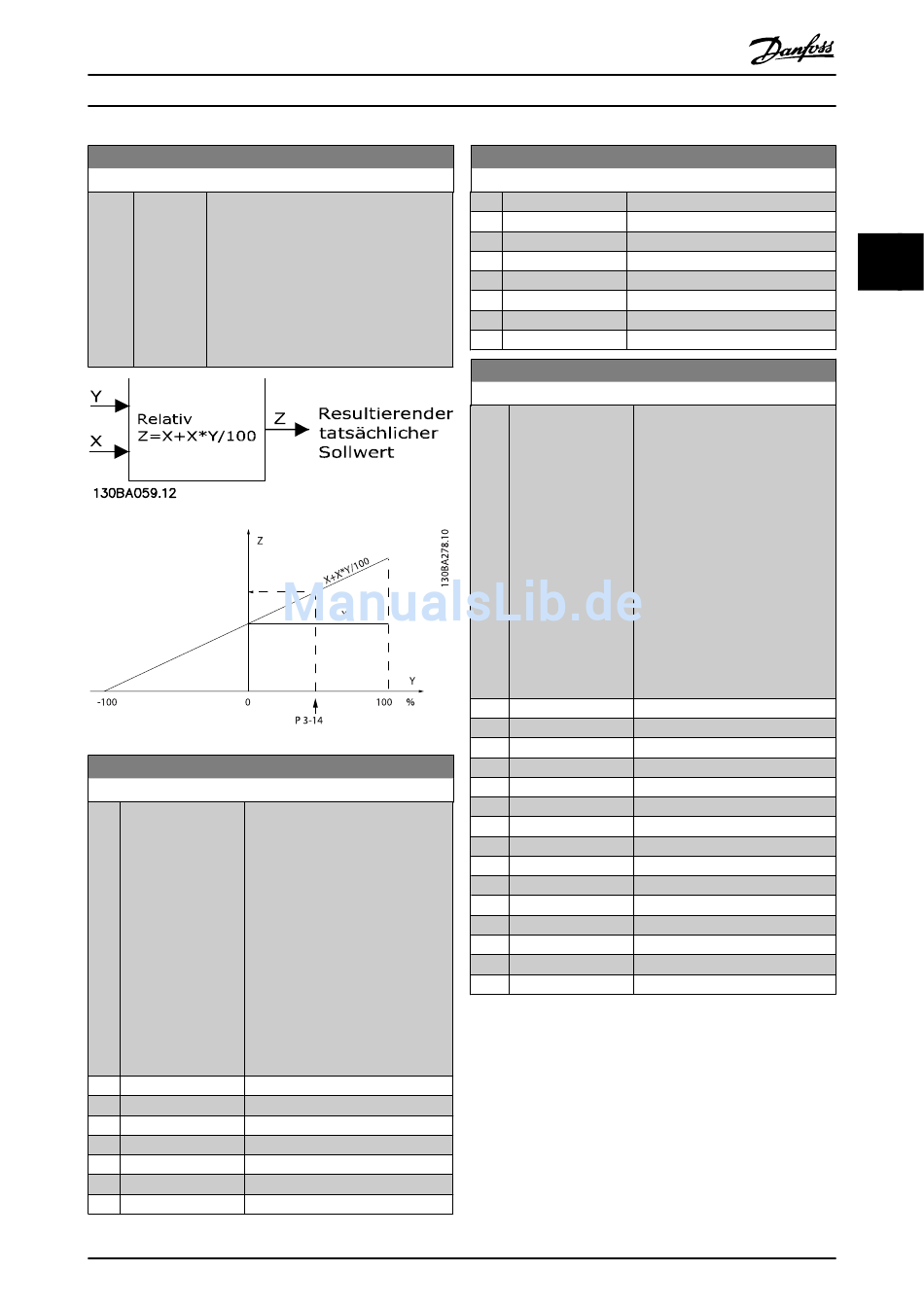

Der tatsächliche Sollwert X wird um den in
%
100.00 %]
Par. 3-14 Relativer Festsollwert eingestellten
*
Prozentsatz Y erhöht oder reduziert. Dies
resultiert in dem tatsächlichen Sollwert Z.
Der tatsächliche Sollwert (X) ist die Summe
der in Par. 3-15 Variabler Sollwert 1,
Par. 3-16 Variabler Sollwert 2, Par. 3-17 Variab-
ler Sollwert 3 und Par. 8-02 Aktives Steuerwort
ausgewählten Eingänge.
3-15 Variabler Sollwert 1
Option:
Funktion:
Bis zu drei variable Sollwertsignale
können addiert werden, um den
eigentlichen Sollwert zu bilden.
Par. 3-15 Variabler Sollwert 1,
Par. 3-16 Variabler Sollwert 2 und
Par. 3-17 Variabler Sollwert 3 legen
diese Sollwertsignale fest. Dieser
Parameter bestimmt, welcher
Sollwerteingang als Quelle des ersten
Sollwertsignals zu behandeln ist.
Siehe auch Par. 1-9*, 4-2*, 5-1* oder
7-1*.
Dieser Parameter kann nicht bei
laufendem Motor geändert werden.
[0]
Deaktiviert
[1]
Analogeingang 53
*
[2]
Analogeingang 54
[7]
Pulseingang 29
[8]
Pulseingang 33
[20] Digitalpoti
[21] Analogeing. X30/11
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT
ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
3-15 Variabler Sollwert 1
Option:
Funktion:
[22] Analogeing. X30/12
[23] Analogeingang X42/1
[24] Analogeingang X42/3
[25] Analogeingang X42/5
[29] Analog Input X48/2
[30] Erw. PID-Prozess 1
[31] Erw. PID-Prozess 2
[32] Erw. PID-Prozess 3
3-16 Variabler Sollwert 2
Option:
Funktion:
Bis zu drei variable Sollwertsignale
können addiert werden, um den
eigentlichen Sollwert zu bilden.
Par. 3-15 Variabler Sollwert 1,
Par. 3-16 Variabler Sollwert 2 und
Par. 3-17 Variabler Sollwert 3 legen
diese Sollwertsignale fest. Dieser
Parameter bestimmt, welcher
Sollwerteingang als Quelle des
zweiten Sollwertsignals zu
behandeln ist. Die Summe dieser
Sollwertsignale bildet den resultier-
enden Sollwert.
Dieser Parameter kann nicht bei
laufendem Motor geändert werden.
[0]
Deaktiviert
[1]
Analogeingang 53
[2]
Analogeingang 54
[7]
Pulseingang 29
[8]
Pulseingang 33
[20]
Digitalpoti
*
[21]
Analogeing. X30/11
[22]
Analogeing. X30/12
[23]
Analogeingang X42/1
[24]
Analogeingang X42/3
[25]
Analogeingang X42/5
[29]
Analog Input X48/2
[30]
Erw. PID-Prozess 1
[31]
Erw. PID-Prozess 2
[32]
Erw. PID-Prozess 3
3
3
51
