Parameterbeschreibung
5-42 Aus Verzög., Relais
Array [9] (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Funktion:
0.01 s [0.01 - 600.00 s] Ermöglicht eine Verzögerung der
*
Relaiseinschaltzeit. Es können individu-
ell Verzögerungszeiten für die verfüg-
baren mechanischen Relais und für die
Zusatzrelais der MCO 105 in einer
Array-Funktion gewählt werden. Siehe
Par. 5-40 Relaisfunktion.

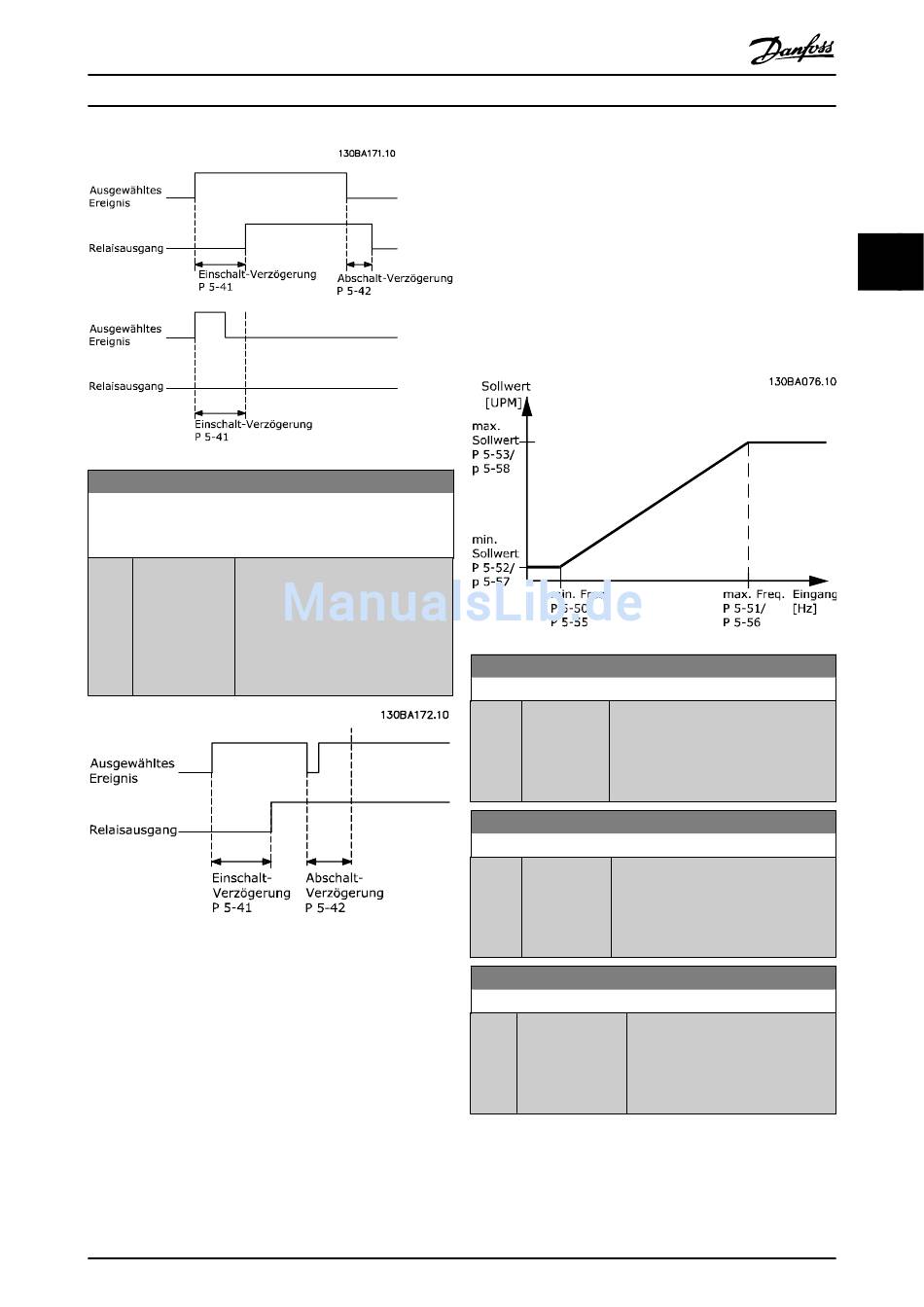

Ändert sich der ausgewählte Ereigniszustand vor Ablauf der
Ein- oder Ausschaltverzögerung, hat dies keine Wirkung auf
den Relaisausgang.
Programmierhandbuch für VLT
3.7.6 5-5* Pulseingänge
Diese Parameter dienen zur Festlegung eines geeigneten
Bereiches für den Pulssollwert, indem die Skalierungs- und
Filtereinstellungen für die Pulseingänge konfiguriert werden.
Eingangsklemmen 29 oder 33 können als Pulseingänge
konfiguriert werden. Stellen Sie hierzu Klemme 29
(Par. 5-13 Klemme 29 Digitaleingang) oder Klemme 33
(Par. 5-15 Klemme 33 Digitaleingang) auf Pulseingang [32] ein.
Soll Klemme 29 als Eingang benutzt werden, ist
Par. 5-02 Klemme 29 Funktion auf Eingang [0] einzustellen.
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
5-50 Klemme 29 Min. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Parameter zum Definieren der Min.-
*
Hz] Frequenzgrenze entsprechend der Min.-
Drehzahl der Motorwelle (Min.-Sollwert)
aus Par. 5-52 Klemme 29 Min. Soll-/Istwert.
Siehe Zeichnung.
5-51 Klemme 29 Max. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Parameter zum Definieren der Max.-
*
Hz] Frequenzgrenze entsprechend der Max.-
Drehzahl der Motorwelle (Max.-Sollwert)
aus Par. 5-53 Klemme 29 Max. Soll-/
Istwert.
5-52 Klemme 29 Min. Soll-/Istwert
Range: Funktion:
0.000 [-999999.999 - Festlegung der minimalen Sollwert-
*
999999.999 ] grenze der Drehzahl der Motorwelle
[UPM]. Dies ist auch der minimale
Istwert (siehe Par. 5-57 Klemme 33
Min. Soll-/Istwert).
