Parameterbeschreibung
HINWEIS
Vor der Einstellung der PI-Reglerparameter ist die „No
Flow"-Anpassung auszuführen!

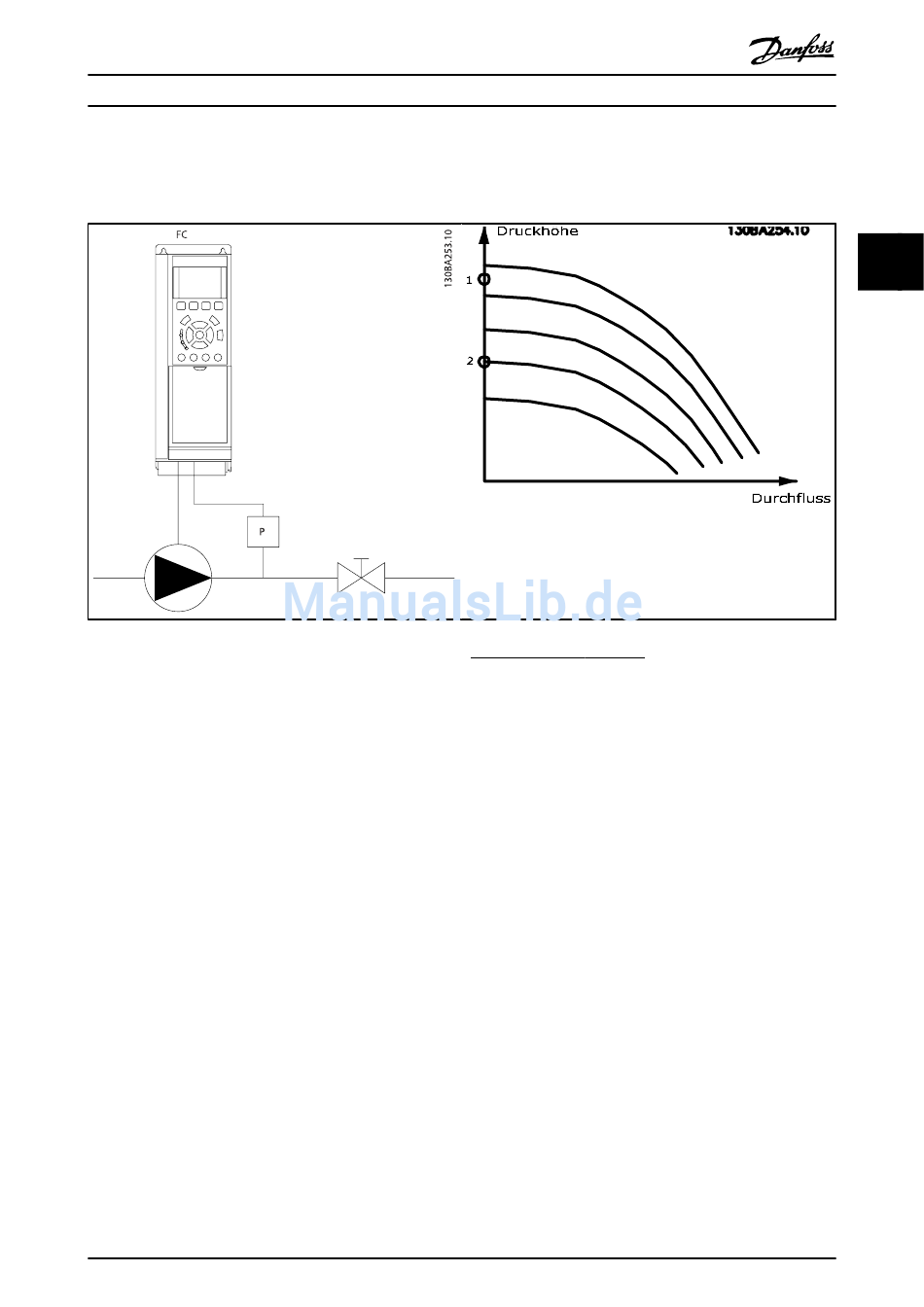

„No Flow"-Erkennung basiert auf der Messung von Drehzahl
und Leistung. Der Frequenzumrichter berechnet für eine
bestimmte Drehzahl die Leistung bei fehlendem Durchfluss.
Dieser Zusammenhang basiert auf der Einstellung von zwei
Drehzahlen mit zugehöriger Leistung bei fehlendem
Durchfluss. Durch Überwachung der Leistung können
Bedingungen, in denen kein Durchfluss vorliegt, in Systemen
mit schwankendem Saugdruck oder bei einer flachen
Pumpenkurve im niedrigen Drehzahlbereich erkannt werden.
Die zwei Datensätze müssen auf der Messung der Leistung mit
etwa 50 % und 85 % der maximalen Drehzahl bei geschlosse-
nem Ventil beruhen. Die Daten werden in Parametergruppe
22-3* programmiert. Es ist ebenfalls möglich, eine Leistung tief
Autokonfig. (Par. 22-20 Leistung tief Autokonfig.) auszuführen,
die den Inbetriebnahmevorgang automatisch ausführt und
auch die gemessenen Daten automatisch speichert. Bei der
Autokonfiguration muss der Frequenzumrichter in
Par. 1-00 Regelverfahren auf „Drehzahlsteuerung" eingestellt
sein (siehe Parametergruppe 22-3* No-Flow Leistungsanpas-
sung).
HINWEIS
Wird der integrierte PI-Regler verwendet, ist die No-Flow
Leistungsanpassung vor Programmieren der PI-Regler-
parameter auszuführen!
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Erfassung niedriger Drehzahl:
Die Erfassung Drehzahl tief signalisiert, wenn der Motor mit der
in Par. 4-11 Min. Drehzahl [UPM] oder Par. 4-12 Min. Frequenz
[Hz] eingestellten Drehzahl läuft. Die Aktionen sind die
gleichen wie bei der Erfassung des fehlenden Durchflusses
(individuelle Auswahl nicht möglich).
Die Verwendung der niedrigen Drehzahlerfassung ist nicht auf
Systeme ohne Durchfluss beschränkt, sondern kann in jedem
System angewendet werden, in dem bei Betrieb mit der
Mindestdrehzahl der Motor stoppen kann, bis die Last eine
höhere Drehzahl abruft, z. B. in Anlagen mit Lüftern und
Kompressoren.
HINWEIS
In Pumpenanlagen muss sichergestellt werden, dass die
Mindestdrehzahl in Par. 4-11 Min. Drehzahl [UPM] oder
Par. 4-12 Min. Frequenz [Hz] hoch genug zur Erfassung
eingestellt wurde, da die Pumpe selbst bei geschlosse-
nen Ventilen mit einer ziemlich großen Drehzahl laufen
kann.
3 3
