3.20.3 22-4* Energiesparmodus

Ermöglicht die Last am System einen Stopp des Motors und
wird die Last überwacht, kann der Motor durch Aktivieren der
Energiesparmodusfunktion gestoppt werden. Dies ist kein
normaler Stoppbefehl, sondern fährt den Motor über Rampe
ab auf 0 UPM und schaltet die Energiezufuhr zum Motor ab.
Im Energiesparmodus werden bestimmte Bedingungen
überwacht, um zu erkennen, wann wieder eine Last am
System angelegt wird.
Der Energiesparmodus kann entweder über „No Flow"-
Erkennung/Niedrige Drehzahlerfassung (muss über die
entsprechenden Parameter programmiert werden, siehe dazu
das Signalflussdiagramm in Parametergruppe 22-2*, No-Flow
Erkennung) oder über ein externes Signal an einem der Digita-
leingänge aktiviert werden (dies muss über die Parameter für
die Konfiguration der Digitaleingänge, Par. 5-1*, Option [66]
Energiesparmodus programmiert werden). Energiesparmodus
wird nur aktiviert, wenn keine Energiestartbedingungen
vorliegen.
Damit z. B. ein elektromechanischer Durchflusswächter
verwendet werden kann, um eine „No Flow"-Bedingung zu
erfassen und den Energiesparmodus zu aktivieren, erfolgt die
Aktion auf der Anstiegkante des extern angelegten Signals
(anderenfalls würde der Frequenzumrichter den Energiespar-
modus niemals verlassen, da das Signal dauernd anliegt).
HINWEIS
Wenn der Energiesparmodus abhängig von No-Flow
Erkennung/Mindestdrehzahl aktiviert werden soll, muss
in Par. 22-23 No-Flow Funktion Energiesparmodus [1]
eingestellt sein.
Wird Par. 25-26 No-Flow Abschaltung auf Aktiviert eingestellt,
wird bei Aktivierung des Energiesparmodus ein Befehl an den
Kaskadenregler (falls eingeschaltet) gesendet, um das
Abschalten der Pumpen mit konstanter Drehzahl zu starten,
bevor die Führungspumpe (variable Drehzahl) gestoppt wird.
Beim Aufruf des Energiesparmodus zeigt die untere Zustands-
zeile in der LCP Bedieneinheit dies an.
Siehe auch Signalflussdiagramm in Abschnitt 22-2* No-Flow
Erkennung.
Es gibt drei verschiedene Möglichkeiten zur Verwendung der
Energiesparfunktion:
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
1) Systeme, in denen der integrierte PI-Regler für die Regelung
von Druck oder Temperatur verwendet wird. Dies sind z. B.
Boost-Systeme mit einem Druckistwertsignal, das am Frequen-
zumrichter von einem Druckwandler angelegt wird.
Par. 1-00 Regelverfahren muss auf PID-Regler eingestellt sein
und der PI-Regler für die gewünschten Soll- und Istwertsignale
konfiguriert sein.

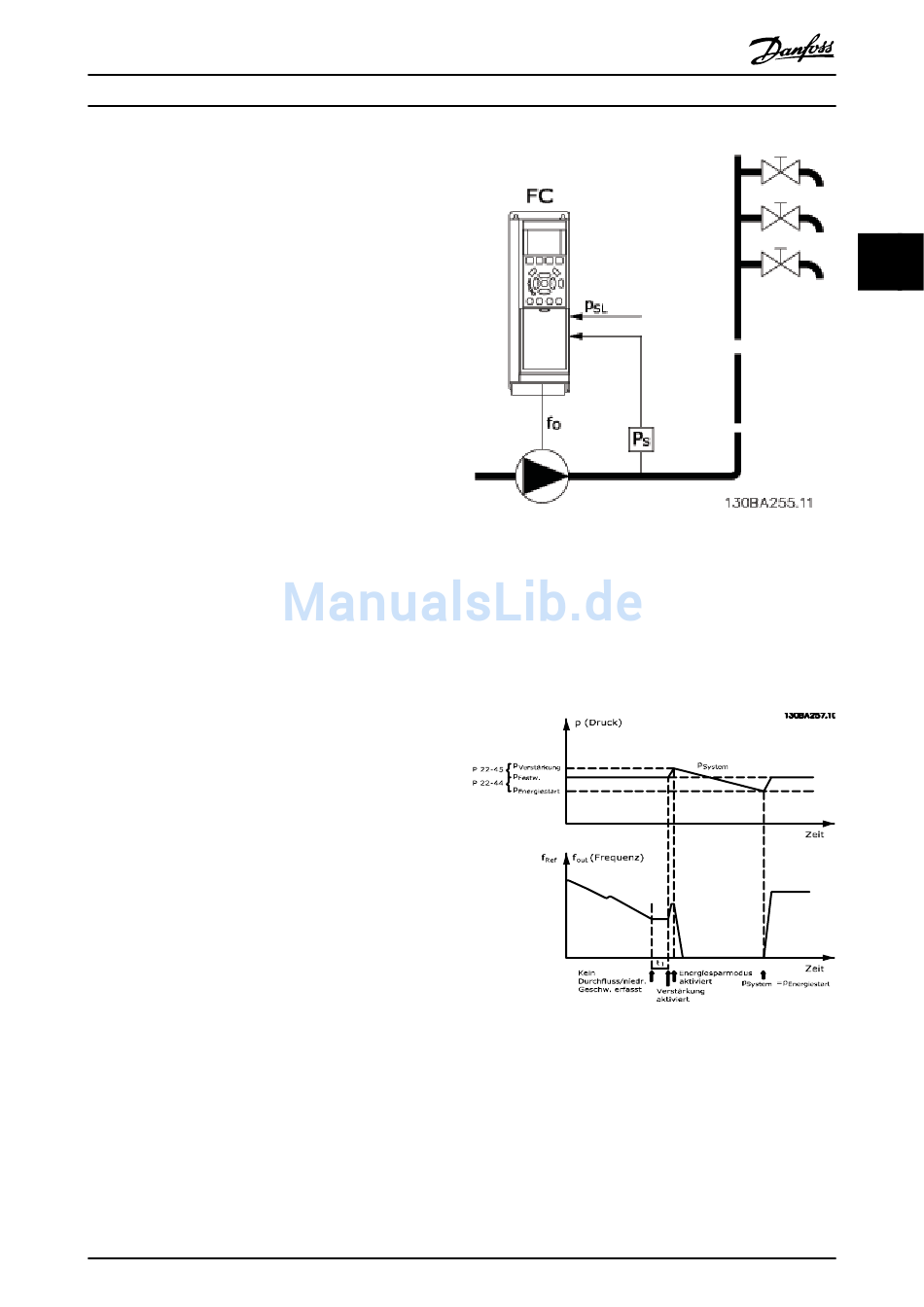

Beispiel: Boost-System
3 3
