Parameterbeschreibung
1-29 Autom. Motoranpassung
Option: Funktion:
Die AMA-Funktion optimiert die dynamische
Motorleistung, indem die erweiterten
Motorparameter (Par. 1-30 Statorwiderstand
(Rs) bis Par. 1-35 Hauptreaktanz (Xh)) bei
stehendem Motor automatisch optimiert
werden.
[0] Anpassung Deaktiviert
*
aus
[1] Komplette Eine automatische Motoranpassung des
Anpassung Statorwiderstands R
R , der Statorstreureaktanz x
r
reaktanz X
2
vorgenommen.
[2] Reduz. Führt eine reduzierte AMA des Statorwiders-
Anpassung tands R (nur im System) durch. Wählen Sie
s
diese Option, wenn ein LC-Filter zwischen
Frequenzumrichter und Motor eingesetzt
wird.
Aktivieren Sie die AMA-Funktion durch Drücken von [Hand on]
nach Auswahl von [1] oder [2]. Siehe auch Abschnitt Automa-
tische Motoranpassung im Projektierungshandbuch. Verläuft
die Motoranpassung normal, wird zum Abschluss folgende
Meldung im Display angezeigt: „AMA mit [OK]-Taste
beenden". Nach Drücken der [OK]-Taste ist der Frequenzum-
richter wieder betriebsbereit.
HINWEIS
•
Für eine optimale Anpassung des Frequen-
zumrichters, führen Sie die AMA bei kaltem
Motor durch.
•
Die AMA kann nicht durchgeführt werden,
während der Motor läuft.
HINWEIS
Während der AMA darf die Motorwelle nicht angetrie-
ben werden.
HINWEIS
Ändert sich eine der Einstellungen in Par. 1-2* Motorda-
ten, Par. 1-30 Statorwiderstand (Rs) zu Par. 1-39 Motorpol-
zahl, dann werden die Werkseinstellungen der erweiter-
ten Motorparameter wiederhergestellt.
Dieser Parameter kann nicht bei laufendem Motor
geändert werden.
HINWEIS
Vollständige AMA ist ohne Filter durchzuführen,
reduzierte AMA ist mit Filter durchzuführen.
Siehe dazu den Abschnitt: Anwendungsbeispiele > Automati-
sche Motoranpassung im Projektierungshandbuch.
Programmierhandbuch für VLT
, des Rotorwiderstands
S
, der Rotorstreu-
1
und der Hauptreaktanz X wird
h
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
3.3.3 1-3* Erw. Motordaten
Parameter für erweiterte Motordaten. Die Motordaten in
Par. 1-30 Statorwiderstand (Rs) - Par. 1-39 Motorpolzahl müssen
dem Motor entsprechend angepasst werden, um einen
optimalen Motorbetrieb zu gewährleisten. Die Werkseinstel-
lungen basieren auf typischen Daten normaler Standardmoto-
ren. Falsche Eingaben können zu Fehlfunktionen oder
ungewollten Reaktionen des Frequenzumrichters führen.
Liegen die Ersatzschaltbilddaten nicht vor, wird die Durchfüh-
rung einer AMA (Automatische Motoranpassung) empfohlen.
Siehe der Abschnitt Automatische Motoranpassung. Im Zuge
der AMA werden bis auf das Trägheitsmoment des Rotors und
des Eisenverlustwiderstands (Par. 1-36 Eisenverlustwiderstand
(Rfe)) alle Motordaten angepasst.

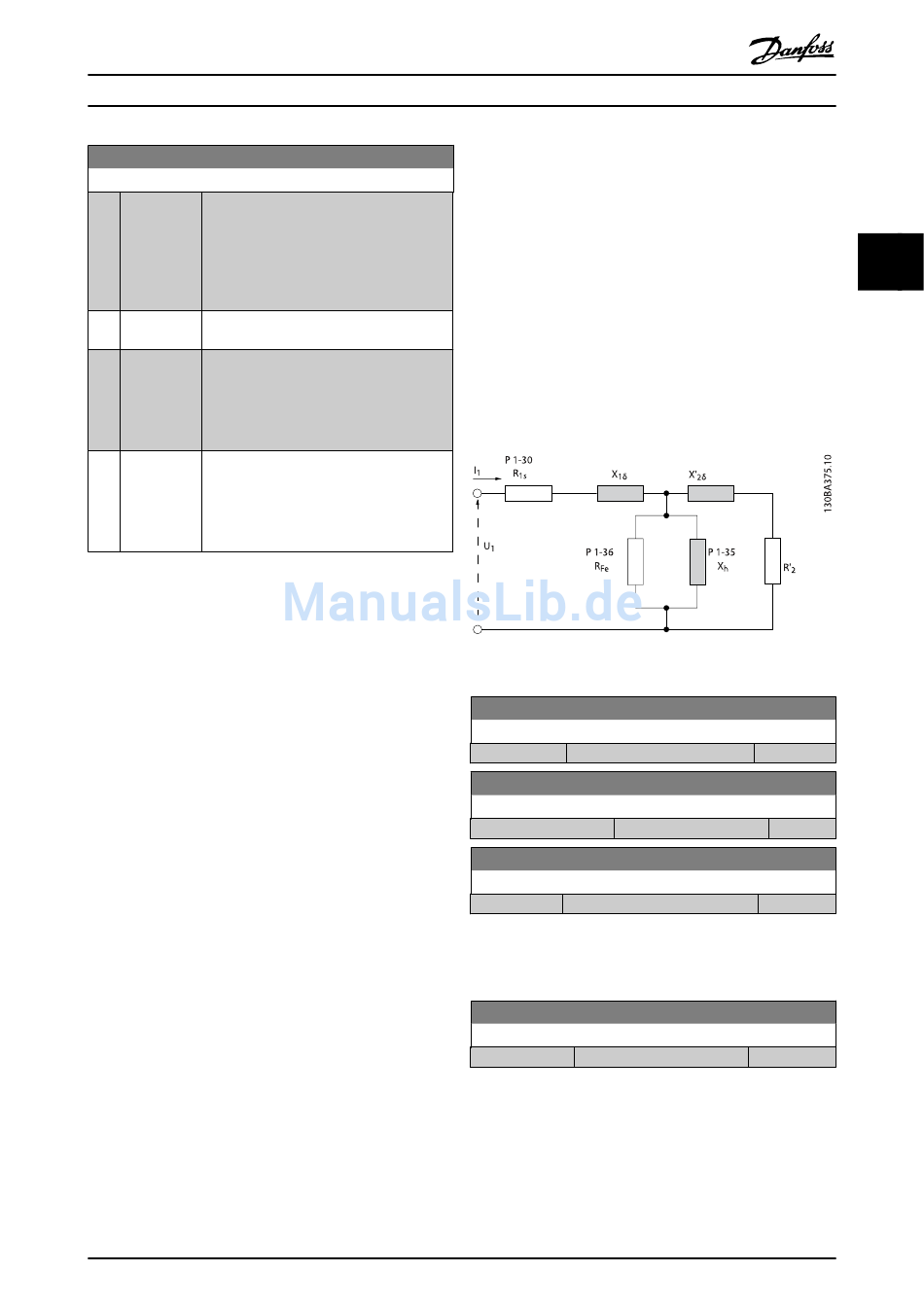

Abbildung 3.1: Ersatzschaltbild eines Asynchronmotors
1-30 Statorwiderstand (Rs)
Range:
Size related [0.0140 - 140.0000 Ohm]
*
1-31 Rotorwiderstand (Rr)
Range:
Application dependent [Application dependant]
*
1-35 Hauptreaktanz (Xh)
Range:
Size related [1.0000 - 10000.0000 Ohm]
*
HINWEIS
Dieser Parameter kann nicht bei laufendem Motor
geändert werden.
1-36 Eisenverlustwiderstand (Rfe)
Range:
Size related [0 - 10000.000 Ohm]
*
HINWEIS
Dieser Parameter kann nicht bei laufendem Motor
geändert werden.
3 3
Funktion:
Funktion:
Funktion:
Funktion:
