Parameterbeschreibung
3.14.7 14-6* Auto-Reduzier.
Diese Gruppe enthält Parameter zur Leistungsreduzierung des
Frequenzumrichters bei hoher Temperatur.
14-60 Funktion bei Übertemperatur
3 3
Option:
[0] Abschal-
*
tung
[1] Reduzier.
3.14.8 Keine Abschaltung bei Wechselrichte-
rüberlast
In einigen Pumpenanlagen wurde der Frequenzumrichter
nicht richtig dimensioniert, um den an allen Punkten der
betrieblichen Förderhöhenkennlinie notwendigen Strom zu
erhalten. An diesen Punkten benötigt die Pumpe einen Strom,
der höher als der Nennstrom des Frequenzumrichters ist. Der
Frequenzumrichter ist zum Dauerbetrieb bei 110 % des
Nennstroms über 60 s geeignet. Liegt nach dieser Zeit die
Überlast noch immer vor, schaltet der Frequenzumrichter
normalerweise mit einem Alarm ab (Freilaufstopp der Pumpe).
114
Programmierhandbuch für VLT
Funktion:
Überschreitet die Kühlkörper- oder Steuerkarten-
temperatur einen werkseitig programmierten
Temperaturgrenzwert, wird eine Warnung
aktiviert. Bei weiterer Zunahme der Temperatur
wird hier gewählt, ob der Frequenzumrichter
abschalten (Abschaltblockierung) oder den
Ausgangsstrom reduzieren soll.
Der Frequenzumrichter schaltet mit einem Alarm
ab (Abschaltblockierung). Zum Quittieren des
Alarms muss der Frequenzumrichter aus- und
wieder eingeschaltet werden. Ein Motorstart ist
allerdings nur möglich, wenn die Kühlkörpertem-
peratur unter die Alarmgrenze gefallen ist.
Wird die kritische Temperatur überschritten, wird
der Ausgangsstrom reduziert, bis die zulässige
Temperatur erreicht ist.
MG.11.AC.03 - VLT
®
HVAC Drive
Der Betrieb der Pumpe mit reduzierter Drehzahl für einige Zeit
kann vorzuziehen sein, wenn der Dauerbetrieb mit der Sollka-
pazität nicht möglich ist.
Mit Par. 14-61 Funktion bei WR-Überlast Funktion bei WR-
Überlast wird die Pumpendrehzahl automatisch reduziert, bis
der Ausgangsstrom unter 100 % des Nennstroms liegt
(eingestellt in Par. 14-62 WR- Überlast Reduzierstrom).
Die Funktion bei WR-Überlast ist eine Alternative zur Abschal-
tung des Frequenzumrichters.

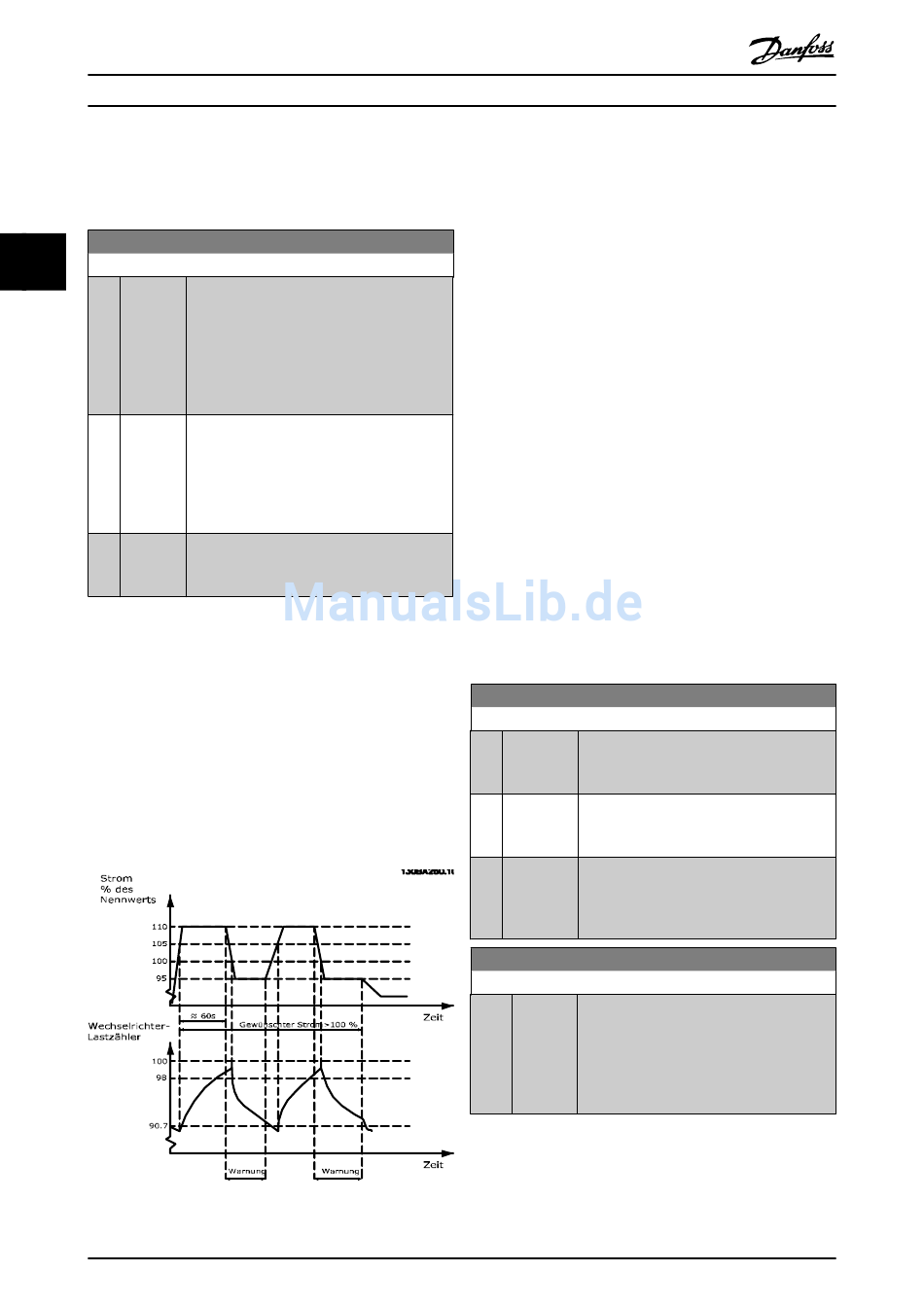

Der Frequenzumrichter schätzt die Belastung des Leistungs-
teils über einen Wechselrichterlastzähler. Eine Warnung wird
bei 98 % ausgegeben und das Reset der Warnung erfolgt bei
90 %. Bei 100 % schaltet der Frequenzumrichter mit einem
Alarm ab.
Der Zählerstatus kann in Par. 16-35 FC Überlast abgelesen
werden.
Ist in Par. 14-61 Funktion bei WR-Überlast die Option Leistungs-
reduzierung gewählt, wird die Pumpendrehzahl bei
Überschreiten von 98 reduziert, bis der Zähler wieder unter
90,7 fällt.
Ist die Einstellung bei Par. 14-62 WR- Überlast Reduzierstrom
zum Beispiel 95 %, schwankt die Pumpendrehzahl durch eine
stetige Überlast zwischen Werten, die 110 % und 95 % des
Ausgangsnennstroms für den Frequenzumrichter entspre-
chen.
14-61 Funktion bei WR-Überlast
Option:
Bestimmt das Verhalten bei stetiger Überlast
über den Temperaturgrenzwerten (110 % für
60 s).
[0] Abschaltung Bei Auswahl von Abschaltung [0] schaltet der
*
Frequenzumrichter ab und gibt einen Alarm
aus.
[1] Reduzier. Bei Auswahl von Reduz. [1] wird die Pumpend-
rehzahl reduziert, um die Belastung des
Leistungsteils zu verringern, sodass es sich
abkühlen kann.
14-62 WR- Überlast Reduzierstrom
Range:
95 % [50 - 100 Festlegung des gewünschten Stromwerts (in %
*
%] des Ausgangsnennstroms für den Frequenzum-
richter) beim Betrieb mit reduzierter Pumpend-
rehzahl, weil die Last am Frequenzumrichter
den zulässigen Grenzwert (110 % für 60 s)
überschritten hat.
®
ist eine eingetragene Marke von Danfoss.
