Parameterbeschreibung
3.6.2 4-5* Warnungen Grenzen
Parameter zum Definieren von Warngrenzen für Strom,
Drehzahl, Sollwert und Istwert.
HINWEIS
Im Display nicht angezeigt, nur in VLT Motion Control
Tool, MCT 10-Software
Die Anzeige der Warnungen erfolgt am LCP-Display, an
entsprechend programmierten Digital- oder Relais-Ausgängen
oder über die Bus-Schnittstelle.
4-50 Warnung Strom niedrig
Range: Funktion:
0.00 A [0.00 - par. Angabe eines Min.-Stromwerts. Wenn der
*
4-51 A] Motorstrom diesen Grenzwert unterschrei-
tet (IMIN), wird im Display eine Meldung
angezeigt. Zusätzlich kann ein entsprechen-
des Zustandssignal auf den Digital- und

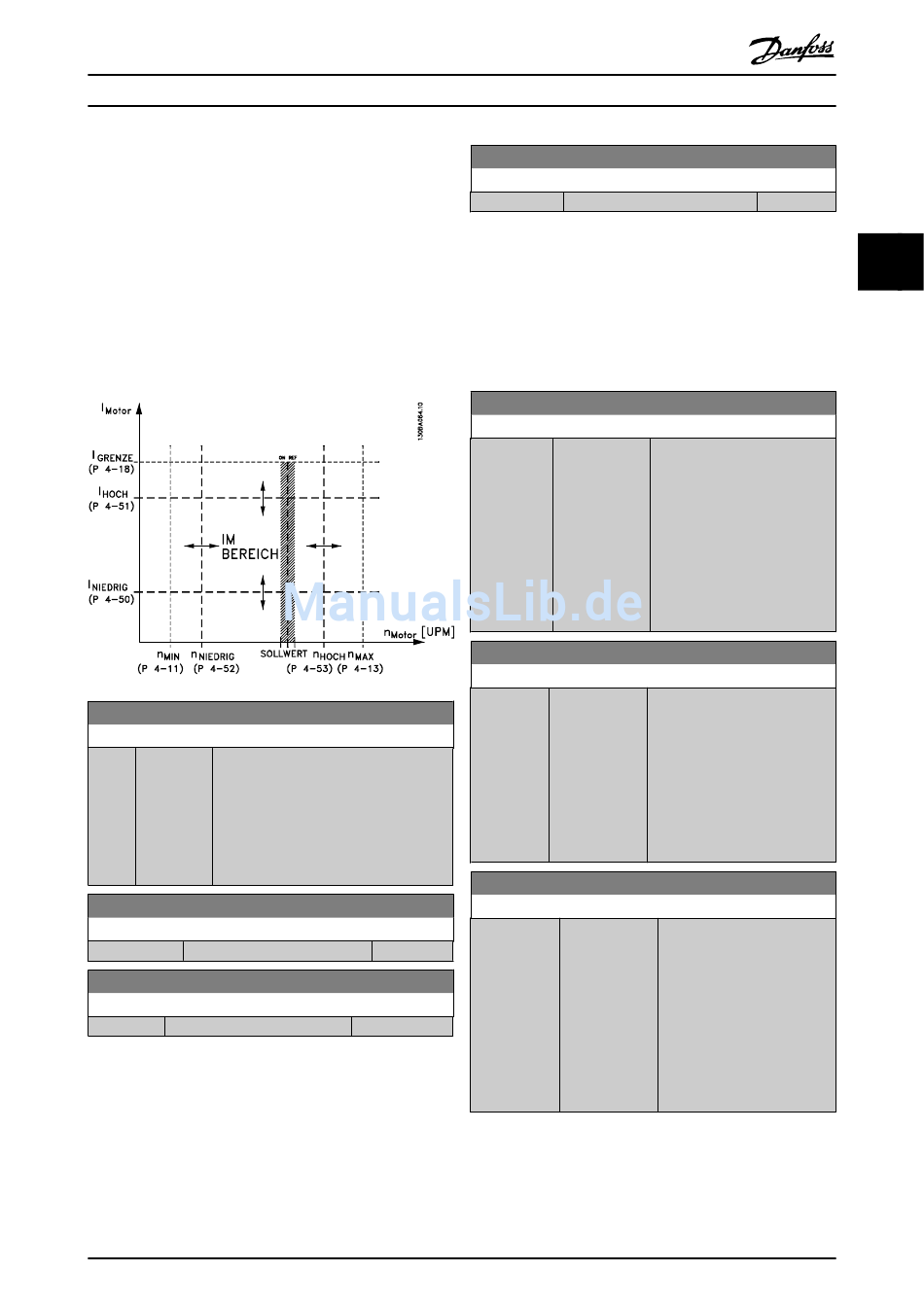

Relaisausgängen erzeugt werden. Siehe
Zeichnung.
4-51 Warnung Strom hoch
Range:
Size related [par. 4-50 - par. 16-37 A]
*
4-52 Warnung Drehz. niedrig
Range:
0 RPM [0 - par. 4-53 RPM]
*
Programmierhandbuch für VLT
HINWEIS
Durch Änderungen in Par. 4-13 Max. Drehzahl [UPM]
wird der Wert in Par. 4-53 Warnung Drehz. hoch auf den
in Par. 4-13 Max. Drehzahl [UPM] eingestellten Wert
gesetzt.
Wenn in Par. 4-53 Warnung Drehz. hoch ein anderer Wert
erforderlich ist, darf dieser erst nach Programmieren von
Par. 4-13 Max. Drehzahl [UPM] eingestellt werden.
Funktion:
Funktion:
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
4-53 Warnung Drehz. hoch
Range:
Size related [par. 4-52 - par. 4-13 RPM]
*
4-54 Warnung Sollwert niedr.
Range:
-999999.999 [-999999.999 -
*
par. 4-55 ]
4-55 Warnung Sollwert hoch
Range:
999999.999 [par. 4-54 -
*
999999.999 ]
4-56 Warnung Istwert niedr.
Range:
-999999.999 [-999999.999 -
ProcessCtrlU- par. 4-57
nit ProcessCtrlUnit]
*
Funktion:
Funktion:
Eingabe des unteren Sollwerts.
Wenn der aktuelle Sollwert
diesen Grenzwert unterschreitet,
wird im Display eine Meldung
angezeigt. Die Signalausgänge
können so programmiert werden,
dass sie ein Zustandssignal an
Klemme 27 oder 29 und an
Relaisausgang 01 oder 02
erzeugen.
Funktion:
Eingabe des oberen Sollwerts.
Wenn der aktuelle Sollwert diesen
Grenzwert überschreitet, wird im
Display eine Meldung angezeigt.
Die Signalausgänge können so
programmiert werden, dass sie
ein Zustandssignal an Klemme 27
oder 29 und an Relaisausgang 01
oder 02 erzeugen.
Funktion:
Angabe einer min. Sollwert-
grenze. Wenn der Istwert diesen
Grenzwert unterschreitet, wird
im Display eine Meldung
angezeigt. Die Signalausgänge
können so programmiert
werden, dass sie ein Zustands-
signal an Klemme 27 oder 29
und an Relaisausgang 01 oder
02 erzeugen.
57
