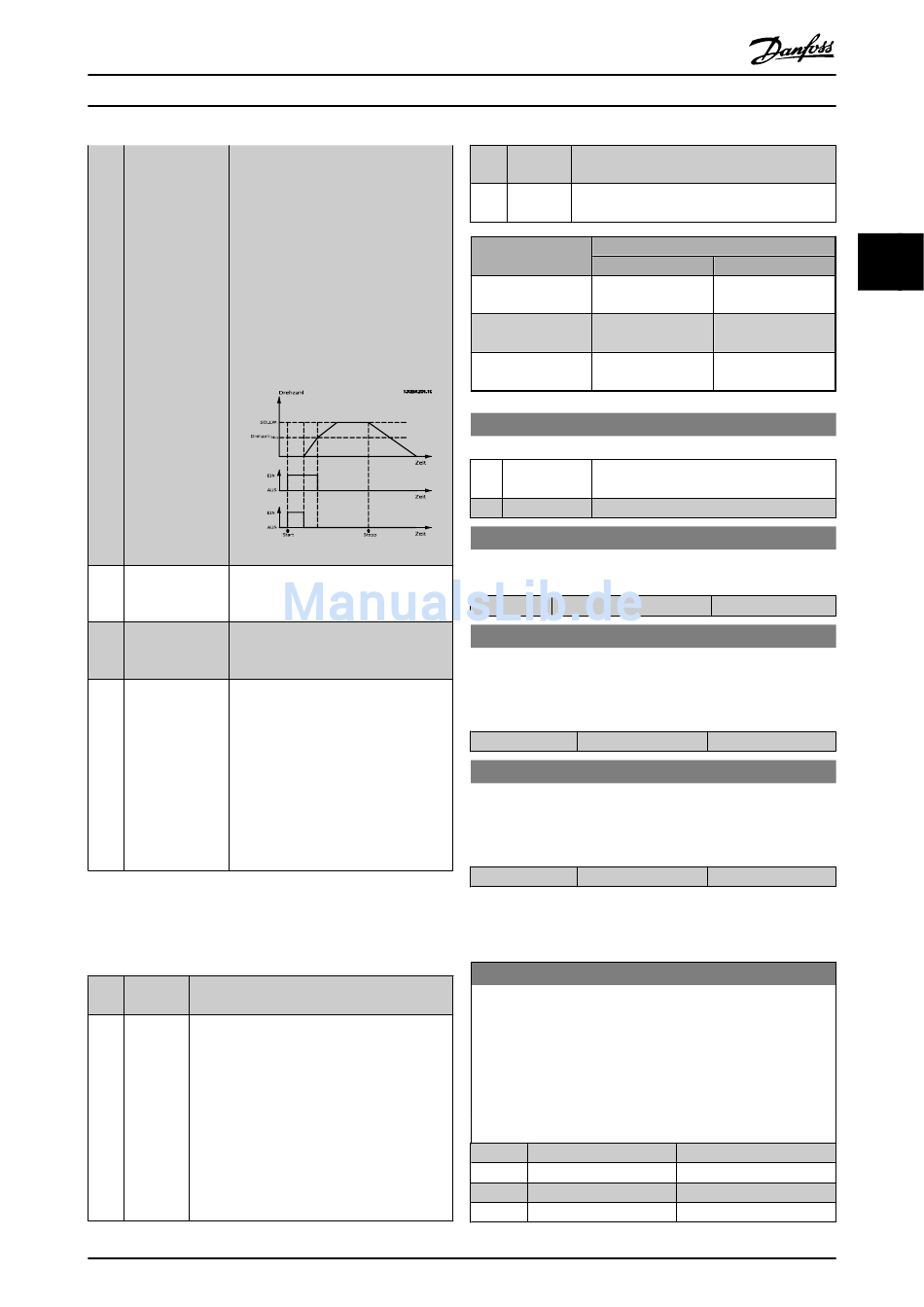

Danfoss VLT HVAC Drive Handbuch Seite 65

Parameterbeschreibung
sich das Bypassventil, bis der Frequen-
zumrichter Par. 4-11 Min. Drehzahl [UPM]
erreicht hat. Das Bypassventil schließt
sich nach Erreichen des Grenzwerts und
der Kompressor arbeitet normal. Dieser
Vorgang wird erst nach einem neuen
Start aktiviert und die Frequenzumrich-
terdrehzahl ist während des Empfangs
des Startsignals null. Par. 1-71 Startver-
zög. kann zur Verzögerung des
Motorstarts verwendet werden. Die
Bypassventilsteuerung arbeitet nach
dem Prinzip:
[196] Notfallbetrieb Der Frequenzumrichter arbeitet im
Notfallbetrieb. Siehe Parametergrup-
pe24-0* Notfallbetrieb.
[197] Notfallbetrieb war Der Frequenzumrichter hat im Notfallbe-
aktiv. trieb gearbeitet, befindet sich jetzt
allerdings wieder im normalen Betrieb.
[198] FU-Bypass Als Signal zum Aktivieren eines externen,
elektromechanischen Bypass, der den
Motor direkt einschaltet. Siehe 24-1* FU-
Bypass.
Bei aktivierter Funktion „FU-Bypass" ist
der Frequenzumrichter nicht mehr
sicherheitszertifiziert (für die Verwen-
dung der Funktion „Sicherer Stopp" in
Versionen, die diese Funktion unterstüt-
zen).
Die nachstehenden Einstellungsoptionen beziehen sich auf
den Kaskadenregler.
Zu Schaltplänen und Parametereinstellungen siehe Gruppe
25-**.
[200] Vollkapa- Alle Pumpen laufen mit voller Drehzahl.
zität
[201] Pumpe1 Eine oder mehrere Pumpen, die vom Kaskaden-
läuft regler gesteuert werden, laufen. Die Funktion
hängt auch von der Einstellung in
Par. 25-06 Anzahl der Pumpen ab. Bei Einstellung
Nein [0] bezieht sich Pumpe 1 auf die Pumpe, die
von Relais RELAIS1 gesteuert wird, usw. Bei Wahl
von Ja [1] bezieht sich Pumpe 1 auf die Pumpe,
die nur vom Frequenzumrichter gesteuert wird
(ohne eines der integrierten Relais), und Pumpe
2 auf die Pumpe, die von Relais RELAIS1 gesteu-
ert wird. Siehe nachstehende Tabelle:
Programmierhandbuch für VLT
3.7.5 5-4* Relais
Parameter zum Einstellen der Funktionen der Relaisausgänge.
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
[202] Pumpe2 Siehe [201]
läuft
[203] Pumpe3 Siehe [201]
läuft
Einstellung in Par. Einstellung in Par. 25-06 Anzahl der Pumpen
5-3*
[0] Nein
[200] Pumpe 1 läuft Gesteuert über
RELAIS1
[201] Pumpe 2 läuft Gesteuert über
RELAIS2
[203] Pumpe 3 läuft Gesteuert über
RELAIS3
5-30 Klemme 27 Digitalausgang
Option: Funktion:
Gleiche Optionen und Funktionen wie Par.
5-3*.
[0] Ohne Funktion
*
5-31 Klemme 29 Digitalausgang
Gleiche Optionen und Funktionen wie Par. 5-3*.
Option:
[0] Ohne Funktion
*
5-32 Kl. X30/6 Digitalausgang (MCB 101)
Dieser Parameter ist aktiv, wenn Optionsmodul MCB 101 im
Frequenzumrichter installiert ist. Gleiche Optionen und Funktionen
wie Par. 5-3*.
Option:
[0] Ohne Funktion
*
5-33 Kl. X30/7 Digitalausgang (MCB 101)
Dieser Parameter ist aktiv, wenn Optionsmodul MCB 101 im
Frequenzumrichter installiert ist. Gleiche Optionen und Funktionen
wie Par. 5-3*.
Option:
[0] Ohne Funktion
*
5-40 Relaisfunktion
Array [8]
(Relais 1 [0], Relais 2 [1]
Option MCB 105: Relais 7 [6], Relais 8 [7] und Relais 9 [8])
Mit diesem Parameter kann die Funktion der Relais festgelegt
werden.
Die Auswahl der mechanischen Relais erfolgt in einem Arraypara-
meter.
Option:
[0] Ohne Funktion
*
[1] Steuer. bereit
[2] Bereit
[3] Bereit/Fern-Betrieb
[1] Ja
Gesteuert über
Frequenzumrichter
Gesteuert über
RELAIS1
Gesteuert über
RELAIS2
Funktion:
Funktion:
Funktion:
Funktion:
