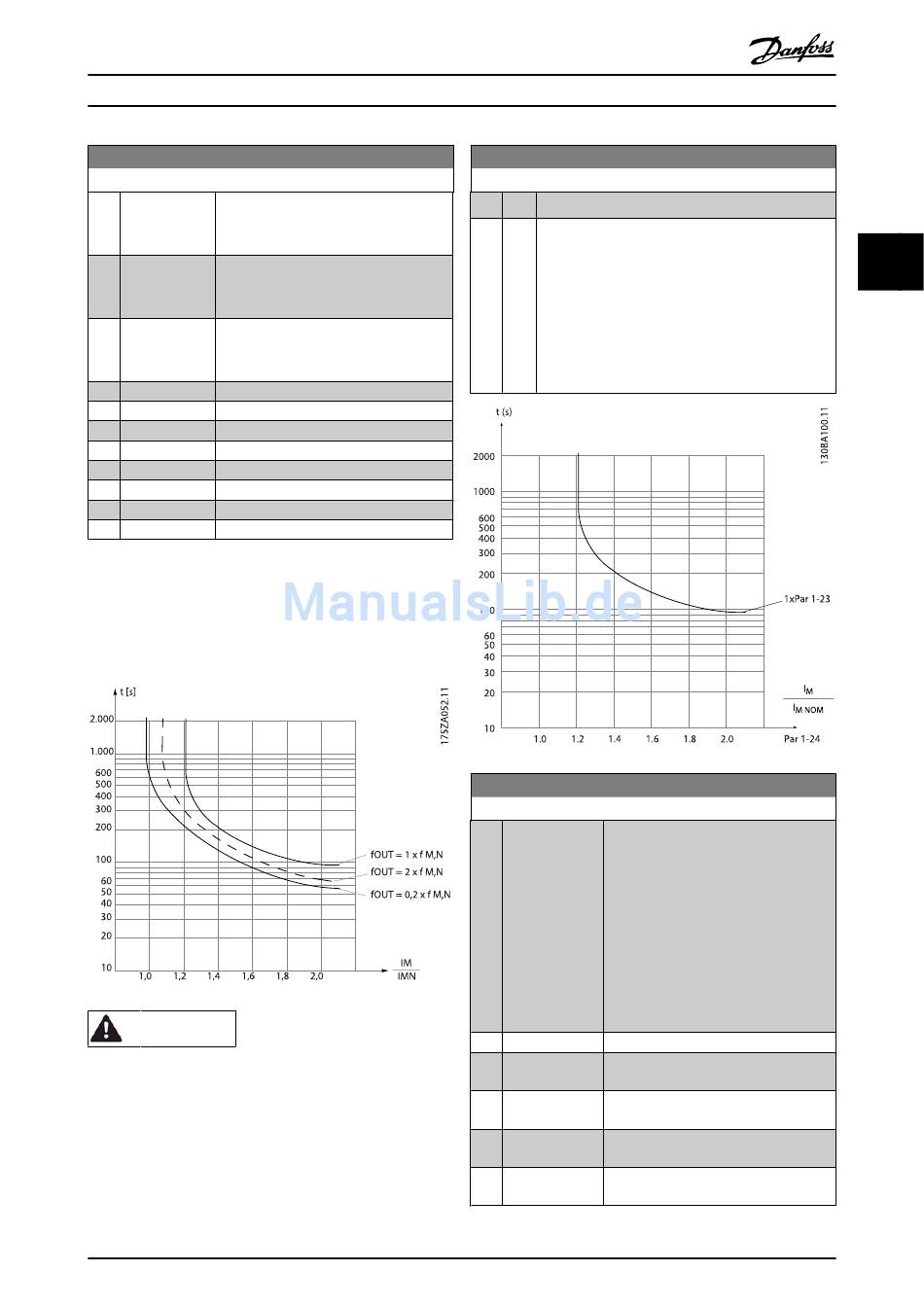

Parameterbeschreibung

1-90 Thermischer Motorschutz

Option:
Funktion:
[0]
Kein
Wenn der Motor permanent überlastet ist
*
Motorschutz
und keine Warnung oder keine Abschal-
tung des Frequenzumrichters erfolgen soll.
[1]
Thermistor
Wenn eine Warnung auszugeben ist, falls
Warnung
der angeschlossene Thermistor im Motor
auslöst.
[2]
Thermistor
Schaltet den Frequenzumrichter ab, wenn
Abschalt.
der im Motor angeschlossene Thermistor
auslöst.
[3]
ETR Warnung 1
[4]
ETR Alarm 1
*
[5]
ETR Warnung 2
[6]
ETR Alarm 2
[7]
ETR Warnung 3
[8]
ETR Alarm 3
[9]
ETR Warnung 4
[10] ETR Alarm 4
Die Funktionen ETR (elektronisch-thermisches Relais) 1-4
berechnen die Last, wenn der Satz, in dem sie ausgewählt
wurden aktiv ist. ETR-3 beginnt z. B. die Berechnung, wenn
Satz 3 gewählt wird. Für den nordamerikanischen Markt: ETR-
Funktionen beinhalten Motorüberlastungsschutz der Klasse 20
gemäß NEC.
WARNUNG
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den
PELV-Anforderungen entsprechen, d. h. Thermistoren
müssen beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 VDC als
Thermistor-Versorgungsspannung.
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT
ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
1-91 Fremdbelüftung
Option:
Funktion:
[0]
Nein Es wird keine Fremdbelüftung des Motors eingesetzt.
*
[1]
Ja
Es wird eine Fremdbelüftung (externe Ventilation)
eingesetzt, damit der die Motorleistung bei niedriger
Drehzahl nicht reduziert werden muss. Bei einem
Motorstrom unter Motornennstrom zeigt der Motor
das in nachstehendem Diagramm dargestellte Verhal-
ten (siehe Par. 1-24 Motornennstrom). Bei einem
Motorstrom über dem Nennstrom vermindert sich die
Betriebszeit so, als ob keine Fremdbelüftung installiert
ist.
1-93 Thermistoranschluss
Option:
Funktion:
Definiert die Anschlussstelle des
Motorthermistors (PTC-Sensor). Die
Auswahl einer Analogeingangsoption [1]
oder [2] ist nicht möglich, wenn der
Analogeingang bereits als Sollwertquelle
verwendet wird (Auswahl in
Par. 3-15 Variabler Sollwert 1,
Par. 3-16 Variabler Sollwert 2 oder
Par. 3-17 Variabler Sollwert 3 ).
Bei Verwendung von MCB 112 muss
immer [0] Ohne ausgewählt sein.
[0]
Ohne
*
[1]
Analogeingang
53
[2]
Analogeingang
54
[3]
Digitaleingang
18
[4]
Digitaleingang
19
3
3
45
