Einführung
1 1

1.1.6 Begriffsdefinitionen

Frequenzumrichter:
I
VLT,MAX
Max. Ausgangsstrom.
I
VLT,N
Der Ausgangsnennstrom des Frequenzumrichters.
U
VLT, MAX
Die maximale Ausgangsspannung.
Eingänge:
Steuerbefehl
Sie können den angeschlossenen Motor über das LCP und
Digitaleingänge starten und stoppen.
Die Funktionen sind in zwei Gruppen unterteilt.
Funktionen in Gruppe 1 haben eine höhere Priorität als Funkti-
onen in Gruppe 2.
Gruppe 1
Gruppe 2
Motor:
Motor dreht
Drehmoment wird an der Abtriebswelle erzeugt und die
Drehzahl geht von Drehzahl 0 auf max. Drehzahl am Motor.
f
JOG
Die Motorfrequenz bei aktivierter Funktion Festdrehzahl JOG
(über Digitaleingänge).
f
M
Motorfrequenz.
f
MAX
Die maximale Motorfrequenz.
f
MIN
Die minimale Motorfrequenz.
f
M,N
Die Motornennfrequenz (siehe Typenschilddaten).
I
M
Motorstrom (Istwert).
I
M,N
Der Motornennstrom (siehe Typenschilddaten).
n
M,N
Nenndrehzahl des Motors (siehe Typenschilddaten).
n
s
Synchronmotordrehzahl
Par.
2 ×
n
=
s
Par.
P
M,N
Nennmotorleistung (Typenschilddaten in kW oder PS).
6
Reset, Freilaufstopp, Reset und Freilaufstopp,
Schnellstopp, DC-Bremse, Stopp und die [Off]-Taste
am LCP.
Start, Puls-Start, Reversierung, Start + Reversierung,
Festdrehzahl JOG und Ausgangsfrequenz speichern
s
. 1 − 23 × 60
. 1 − 39
MG.11.AC.03 - VLT
Programmierhandbuch für VLT
T
M,N
Das Nenndrehmoment (Motor).
U
M
Die Momentanspannung des Motors.
U
M,N
Die Motornennspannung (siehe Typenschilddaten).

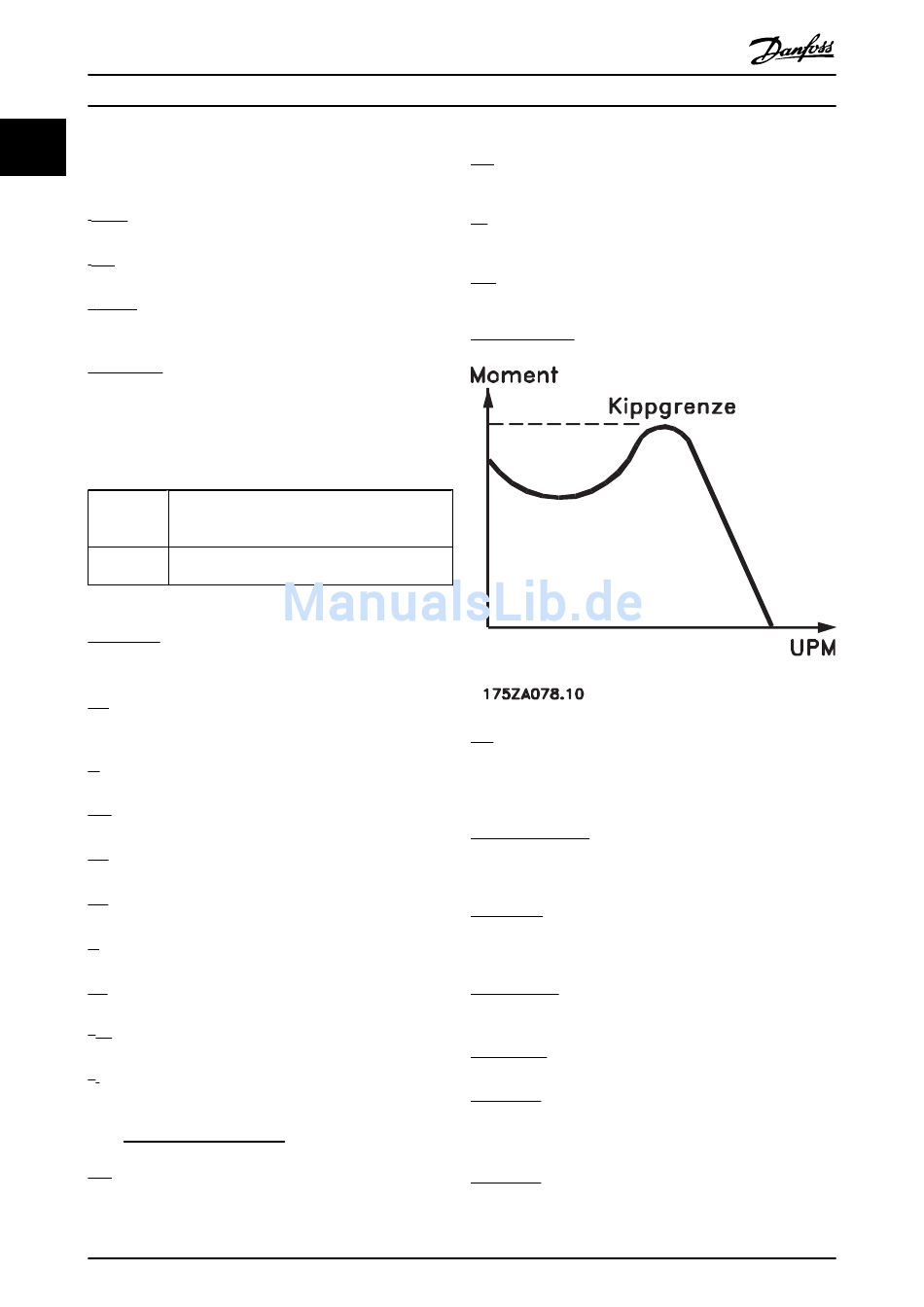

Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als das
Verhältnis zwischen Leistungsabgabe und Leistungsaufnah-
me.
Einschaltsperrbefehl
Ein Stoppbefehl, der der Gruppe 1 der Steuerbefehle
angehört, siehe dort.
Stoppbefehl
Siehe Steuerbefehle.
Sollwerte:
Analogsollwert
Ein Signal an den Analogeingängen 53 oder 54 (Spannung
oder Strom).
Binärsollwert
Ein an die serielle Schnittstelle übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 % bis
+100 % des Sollwertbereichs. Auswahl von bis zu acht Festsoll-
werten über die Digitalklemmen ist möglich.
Pulssollwert
Ein den Digitaleingängen (Klemme 29 oder 33) zugeführtes
Pulsfrequenzsignal.
®
