Programmieren
Menütaste
[Menu] wählt eine der folgenden Betriebsarten:
2 2
•
Zustand
•
Inbetriebnahme-Menü
•
Hauptmenü
Main Menu dient zum Zugriff und Programmieren aller
Parameter.
Die meisten Hauptmenü-Parameter können direkt über das
Bedienfeld geändert werden, sofern über Par. 0-60 Hauptmenü
Passwort, Par. 0-61 Hauptmenü Zugriff ohne PW,
Par. 0-65 Benutzer-Menü Passwort oder Par. 0-66 Benutzer-
Menü Zugriff ohne PW kein Passwort eingerichtet wurde.
Quick Setup bietet Zugriff auf die Kurzinbetriebnahme, bei der
nur die wichtigsten Parameter des Frequenzumrichters
eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben
und unten geändert werden, wenn der jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu]
wiederholt drücken, bis die Hauptmenü-Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__], und drücken Sie
[OK].
Wählen Sie den Parameter [__-xx], und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die
Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie
[OK].
Navigationstasten: [Back] bringt Sie zu einem früheren Schritt
zurück.
Die Pfeiltasten [
pen, Parametern und innerhalb Parametern zu wechseln.
[OK] wird benutzt, um einem mit dem Cursor markierten
Parameter auszuwählen und um die Änderung einer Parame-
tereinstellung zu bestätigen.
P 2-03
M enu
16
Programmierhandbuch für VLT
▼ ▲
] [ ] dienen dazu, zwischen Parametergrup-
S etup 1
S ta tus Q uick M ain
S etup M enu
MG.11.AC.03 - VLT
®
HVAC Drive
Bedientasten
Tasten zur Hand/Ort-Steuerung befinden sich unten am
Bedienteil.

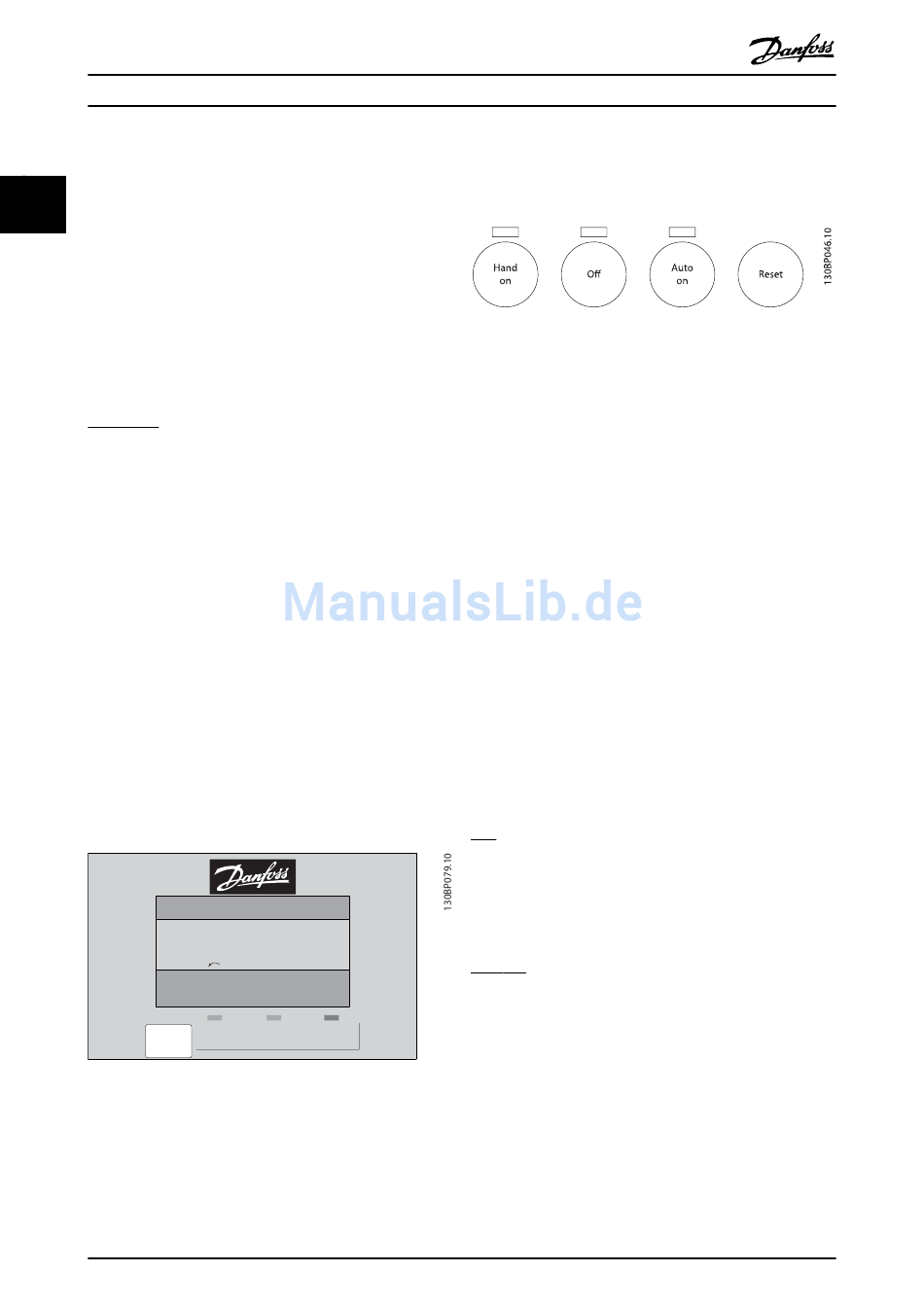

Abbildung 2.4: Bedientasten am LCP 101
[Hand on] ermöglicht die Steuerung des Frequenzumrichters
über LCP. [Hand on] startet auch den Motor und ermöglicht
die Änderung der Motordrehzahl mittels der Pfeiltasten. Die
Taste kann mit Par. 0-40 [Hand On]-LCP Taste aktiviert [1] oder
deaktiviert [0] werden.
Externe Stoppsignale, die durch Steuersignale oder einen
seriellen Bus aktiviert werden, heben einen über das LCP
erteilten „Start"-Befehl auf.
An den Steuerklemmen sind die folgenden Signale weiter
wirksam, auch wenn [Hand on] aktiviert ist:
•
[Hand on] - [Off] - [Auto on]
•
Alarm quittieren
•
Motorfreilauf Stopp invers
•
Reversierung
•
Parametersatzauswahl lsb - Parametersatzauswahl
msb
•
Stoppbefehl über serielle Schnittstelle
•
Schnellstopp
•
DC-Bremse
[Off] stoppt den angeschlossenen Motor. Die Taste kann mit
Par. 0-41 [Off]-LCP Taste aktiviert [1] oder deaktiviert [0]
werden.
Ist keine externe Stoppfunktion aktiv und die [Off]-Taste
inaktiv, kann der Motor jederzeit durch Abschalten der
Stromversorgung gestoppt werden.
[Auto on] wird gewählt, wenn der Frequenzumrichter über die
Steuerklemmen und/oder serielle Kommunikation gesteuert
werden soll. Wenn ein Startsignal an den Steuerklemmen und/
oder über den Bus angelegt wird, wird der Frequenzumrichter
gestartet. Die Taste kann mit Par. 0-42 [Auto On]-LCP Taste
aktiviert [1] oder deaktiviert [0] werden.
®
