Programmieren
2 Programmieren
2.1 LCP Bedieneinheit
2.1.1 Bedienung der grafischen Bedieneinheit
LCP 102
Die folgenden Anweisungen gelten für das grafische LCP (LCP
102).

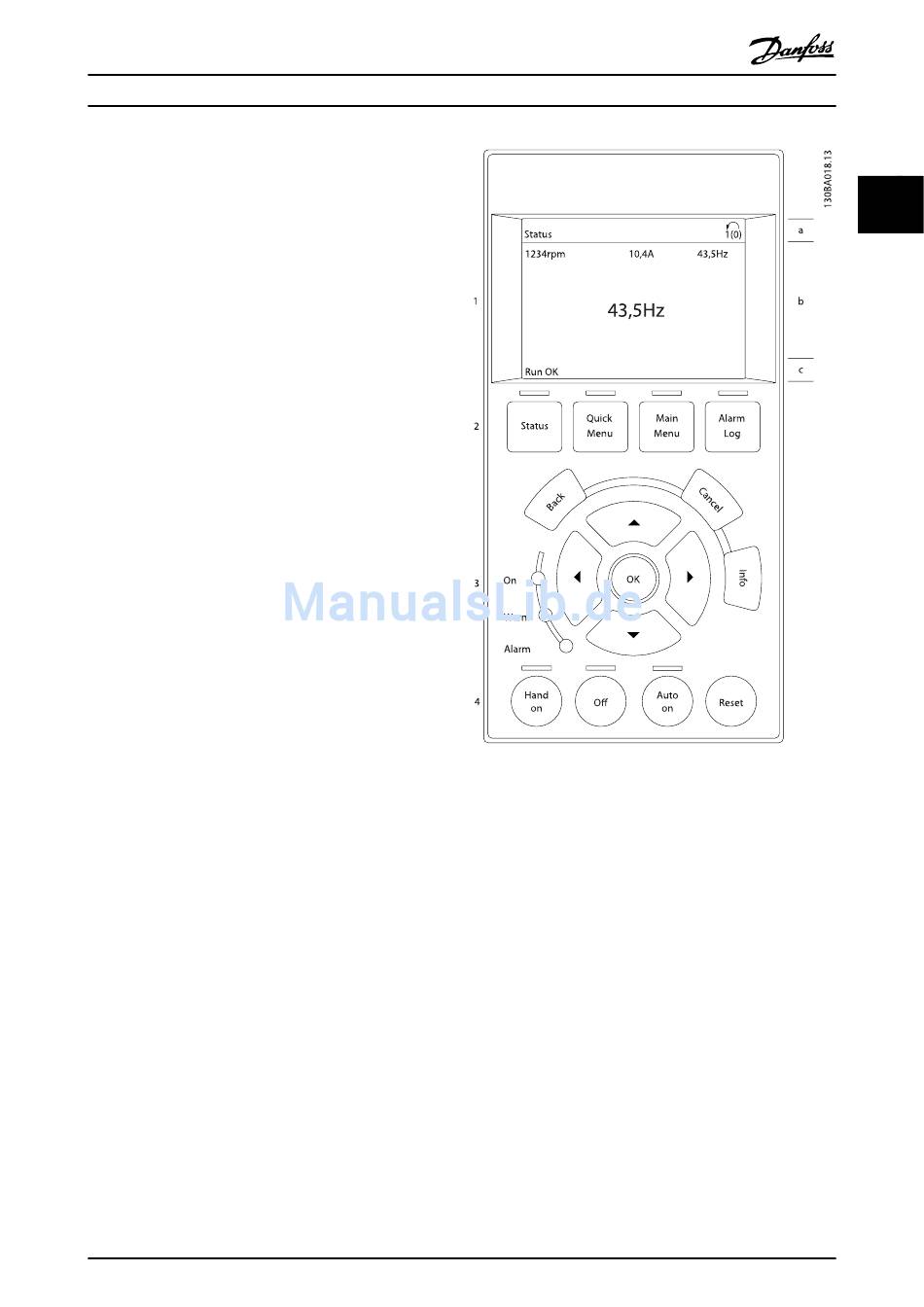

Die LCP Bedieneinheit ist in vier funktionelle Gruppen
unterteilt:
1.
Grafikanzeige mit Statuszeilen.
2.
Menütasten mit Anzeige-LEDs – Modusauswahl,
Parameteränderung, Umschalten zwischen Display-
funktionen.
3.
Navigationstasten und Kontroll-Anzeigen (LEDs).
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung
und sechs alphanumerische Zeilen. Alle Datenanzeigen
erfolgen auf dem LCP-Display, das im Zustandsmodus
maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a.
Statuszeile: Zustandsmeldungen in Symbol- und
Grafikform.
b.
Zeile 1-2: Bedienerdatenzeilen, in denen vom
Benutzer definierte oder ausgewählte Daten und
Variablen angezeigt werden. Durch Drücken der
Taste [Status] kann eine zusätzliche Zeile eingefügt
werden.
c.
Statuszeile: Zustandsmeldungen in Textform.
Programmierhandbuch für VLT
Die Anzeige ist in 3 Bereiche unterteilt:
Der obere Abschnitt (a) zeigt den Anzeigemodus und enthält
Zustandsinformationen und Betriebsvariablen.
Der aktive Satz (als Aktiver Satz in Par. 0-10 Aktiver Satz
gewählt) wird angezeigt. Bei Programmierung eines anderen
Satzes als dem aktiven Satz wird die Nummer des program-
mierten Satzes rechts in Klammern angezeigt.
Der Arbeitsbereich (b) zeigt unabhängig vom Zustand bis zu
fünf Variablen mit der entsprechenden Einheit an. Bei Alarm/
Warnung wird anstatt der Betriebsvariablen die entsprechen-
de Warnung angezeigt.
Der untere Bereich (c) zeigt den Zustand des Frequenzumrich-
ters an.
Durch Drücken der Taste [Status] können Sie zwischen 3
verschiedenen Anzeigen wechseln.
Jede Anzeige zeigt verschiedene Betriebsvariablen in
unterschiedlichen Formaten (siehe unten).
®
