Programmieren
Q3-40 Lüfterfunktionen
Par. 22-60 Riemenbruchfunktion
Par. 22-61 Riemenbruchmoment
Par. 22-62 Riemenbruchverzögerung
Par. 4-64 Halbautom. Ausbl.-Konfig.
Par. 1-03 Drehmomentverhalten der Last
Par. 22-22 Erfassung Drehzahl tief
Par. 22-23 No-Flow Funktion
Par. 22-24 No-Flow Verzögerung
Par. 22-40 Min. Laufzeit
Par. 22-41 Min. Energiespar-Stoppzeit
Par. 22-42 Energiespar-Startdrehz. [UPM]
Par. 22-43 Energiespar-Startfreq. [Hz]
Par. 22-44 Soll-/Istw.-Diff. Energie-Start
Par. 22-45 Sollwert-Boost
Par. 22-46 Max. Boost-Zeit
Par. 2-10 Bremsfunktion
Par. 2-16 AC-Bremse max. Strom
Par. 2-17 Überspannungssteuerung
Par. 1-73 Motorfangschaltung
Par. 1-71 Startverzög.
Par. 1-80 Funktion bei Stopp
Par. 2-00 DC-Halte-/Vorwärmstrom
Par. 4-10 Motor Drehrichtung
2.1.7 Hauptmenümodus

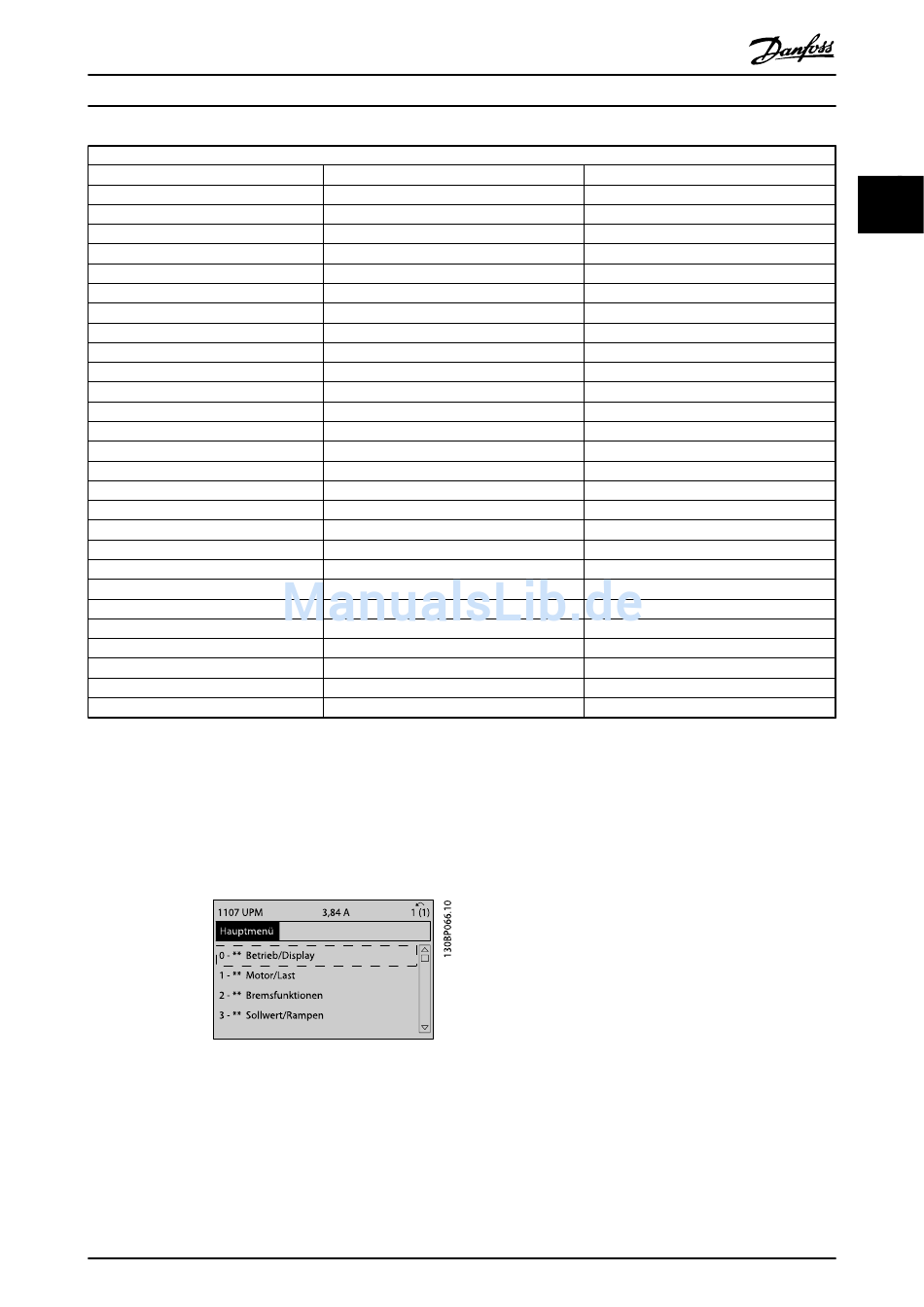

Wählen Sie den Hauptmenümodus durch Drücken der Taste
[Main Menu]. Das unten dargestellte Auswahlmenü erscheint
im Display.
Die Parametergruppen sind mithilfe der Auf-Ab-Pfeiltasten
wählbar.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die
unabhängig vom Programmiermodus stets dieselben sind. Im
Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Die
1. Stelle der Parameternummer (von links) gibt die Gruppen-
nummer des betreffenden Parameters an.
Programmierhandbuch für VLT
Q3-4 Anwendungseinstell.
Q3-41 Pumpenfunktionen
Par. 22-20 Leistung tief Autokonfig.
Par. 22-21 Erfassung Leistung tief
Par. 22-22 Erfassung Drehzahl tief
Par. 22-23 No-Flow Funktion
Par. 22-24 No-Flow Verzögerung
Par. 22-40 Min. Laufzeit
Par. 22-41 Min. Energiespar-Stoppzeit
Par. 22-42 Energiespar-Startdrehz. [UPM]
Par. 22-43 Energiespar-Startfreq. [Hz]
Par. 22-44 Soll-/Istw.-Diff. Energie-Start
Par. 22-45 Sollwert-Boost
Par. 22-46 Max. Boost-Zeit
Par. 22-26 Trockenlauffunktion
Par. 22-27 Trockenlaufverzögerung
Par. 22-80 Durchflussausgleich
Par. 22-81 Quadr.-lineare Kurvennäherung
Par. 22-82 Arbeitspunktberechn.
Par. 22-83 Drehzahl bei No-Flow [UPM]
Par. 22-84 Frequenz bei No-Flow [Hz]
Par. 22-85 Drehzahl an Auslegungspunkt [UPM]
Par. 22-86 Freq. am Auslegungspunkt [Hz]
Par. 22-87 Druck bei No-Flow Drehzahl
Par. 22-88 Druck bei Nenndrehzahl
Par. 22-89 Durchfluss an Auslegungspunkt
Par. 22-90 Durchfluss bei Nenndrehzahl
Par. 1-03 Drehmomentverhalten der Last
Par. 1-73 Motorfangschaltung
Im Hauptmenü können alle Parameter geändert werden. Je
nach Konfiguration (Par. 1-00 Regelverfahren) des Geräts
werden Parameter teilweise ausgeblendet.
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Q3-42 Verdichterfunktionen
Par. 1-03 Drehmomentverhalten der Last
Par. 1-71 Startverzög.
Par. 22-75 Kurzzyklus-Schutz
Par. 22-76 Intervall zwischen Starts
Par. 22-77 Min. Laufzeit
Par. 5-01 Klemme 27 Funktion
Par. 5-02 Klemme 29 Funktion
Par. 5-12 Klemme 27 Digitaleingang
Par. 5-13 Klemme 29 Digitaleingang
Par. 5-40 Relaisfunktion
Par. 1-73 Motorfangschaltung
Par. 1-86 Min. Abschaltdrehzahl [UPM]
Par. 1-87 Min. Abschaltfrequenz [Hz]
2 2
23
