Parameterbeschreibung
21-01 PID-Verhalten
Option: Funktion:
[0] Normal Die normale Einstellung in diesem Parameter eignet
*
sich für die Druckregelung in Lüfteranlagen.
[1] Schnell Die schnelle Einstellung findet in der Regel in
Pumpsystemen Anwendung, in denen ein schnell-
eres Ansprechen der Regelung gewünscht ist.
21-02 PID-Ausgangsänderung
Range: Funktion:
0.10 [0.01 - Dieser Parameter legt die Größe der Änderungs-
*
0.50 ] schritte während der Auto-Anpassung fest. Dies
ist ein prozentualer Wert des vollen Betriebsbe-
reichs, d. h. bei Einstellung der max. analogen
Ausgangsspannung auf 10 V ist 0,10 gleich 10 %
von 10 V, also 1 V. Dieser Parameter sollte für
optimale Anpassgenauigkeit auf einen Wert
eingestellt werden, der zu Istwertänderungen
zwischen 10 % und 20 % führt.
21-03 Min. Istwerthöhe
Range:
-999999.000 [-999999.999 Der zulässige max. Istwert sollte
- par. 21-04 ] hier in Benutzereinheiten aus
*
Par. 21-10 Erw. Soll-/Istwerteinheit 1
für den erweiterten PID-Regler 1,
Par. 21-30 Erw. Soll-/Istwerteinheit 2
für den erweiterten PID-Regler 2
oder Par. 21-50 Erw. Soll-/Istwertein-
heit 3 für den erweiterten PID-
Regler 3 eingegeben werden. Fällt
der Wert unter den Wert in
Par. 21-03 Min. Istwerthöhe, wird die
Auto-Anpassung abgebrochen und
eine Fehlermeldung am LCP
angezeigt.
21-04 Maximale Istwerthöhe
Range: Funktion:
999999.000 [par. 21-03 - Der zulässige max. Istwert sollte hier
999999.999 ] in Benutzereinheiten aus
*
Par. 21-10 Erw. Soll-/Istwerteinheit 1
für den erweiterten PID-Regler 1,
Par. 21-30 Erw. Soll-/Istwerteinheit 2
für den erweiterten PID-Regler 2 und
Par. 21-50 Erw. Soll-/Istwerteinheit 3
für den erweiterten PID-Regler 3
eingegeben werden. Steigt der Wert
über den Wert in Par. 21-04 Maxima-
le Istwerthöhe, wird die Auto-
Anpassung abgebrochen und eine
Fehlermeldung am LCP angezeigt.
Programmierhandbuch für VLT
Funktion:
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
21-09 PID-Auto-Anpassung
Option: Funktion:
Dieser Parameter ermöglicht die Auswahl
des erweiterten PID-Reglers für die Auto-
Anpassung und aktiviert die PID Auto-
Anpassung für diesen Regler. Nach
erfolgreicher Auto-Anpassung und
Übernahme oder Verwerfen der Einstellun-
gen durch den Benutzer wird dieser
Parameter durch Drücken von [OK] oder
[Cancel] am LCP am Ende der Anpassung
auf [0] Deaktiviert zurückgesetzt.
[0] Deaktiviert
*
[1] Erw. CL 1 PID
aktivie
[2] Erw. CL 2 PID
aktivie
[3] Erw. CL 3 PID
aktivie

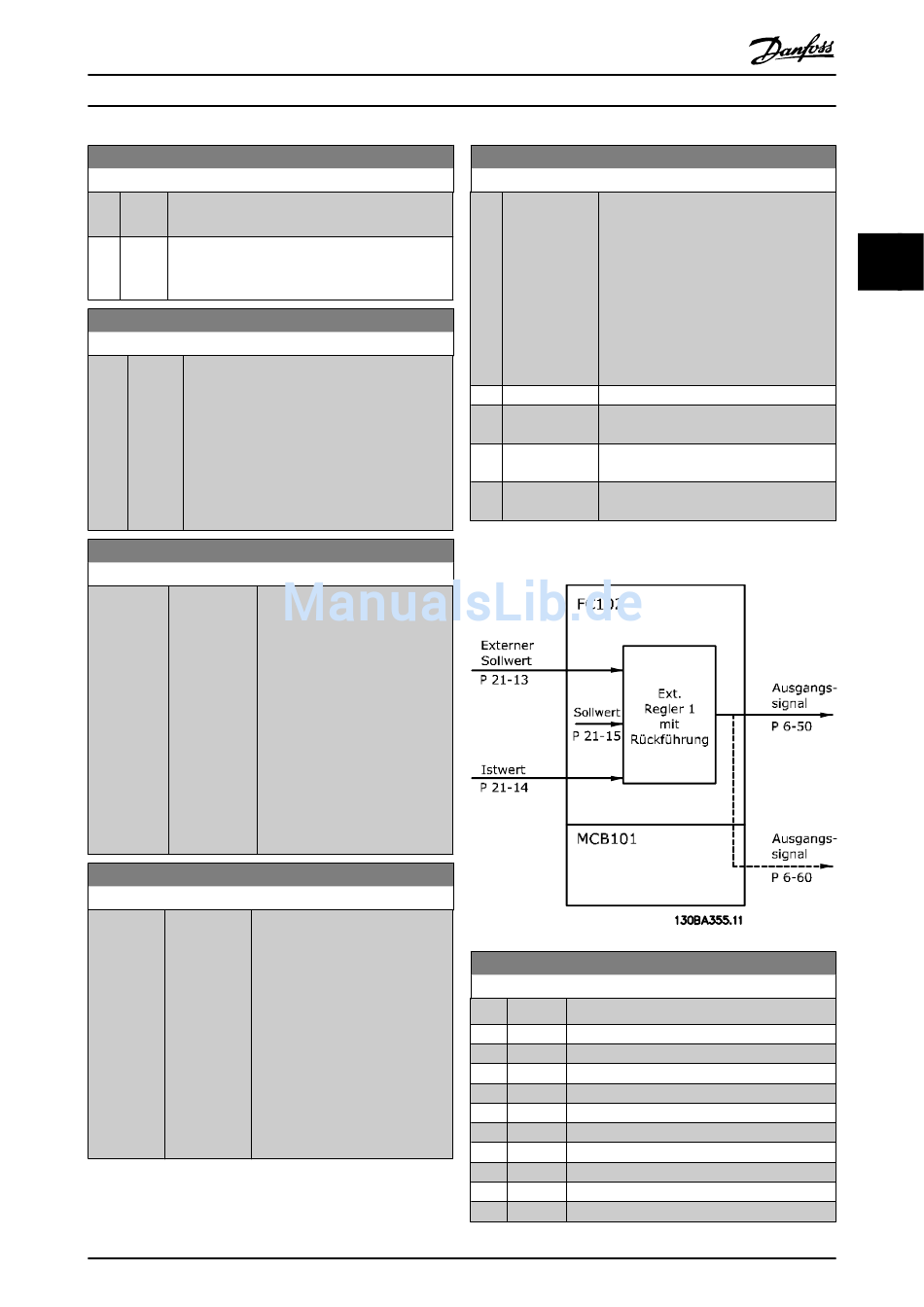

3.19.2 21-1* Erw. Soll-/Istwert 1
21-10 Erw. Soll-/Istwerteinheit 1
Option: Funktion:
Wählen Sie die Einheit für Soll- und Istwert aus.
[0]
[1] %
*
[5] PPM
[10] 1/min
[11] UPM
[12] PULSE/s
[20] l/s
[21] l/min
[22] l/h
[23] m3/s
3 3
