Parameterbeschreibung
Die Länge jedes Intervalls kann individuell eingestellt werden,
die Werkseinstellung ist jedoch 10 % für jedes Intervall.
Leistung und Strom können den Nennwert überschreiten,
aber diese Registrierungen werden im Zähler 90 % - 100 %
(MAX) eingeschlossen.
3 3

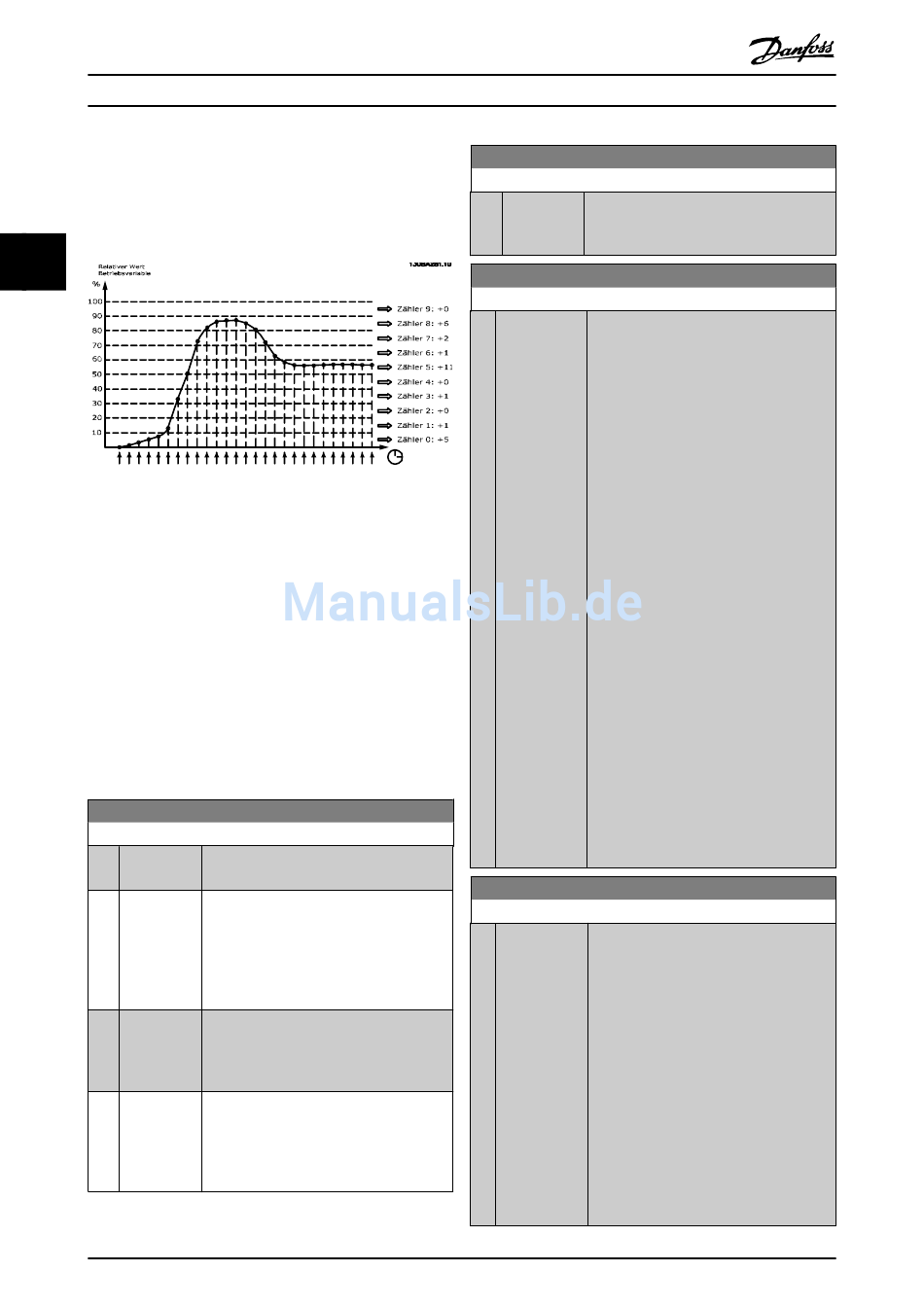

Einmal pro Sekunde wird der Wert der gewählten Betriebsva-
riable registriert. Wurde ein Wert registriert, der 13 %
entspricht, wird der Zähler „10 % - <20 %" mit dem Wert „1"
aktualisiert. Bleibt der Wert 10 s lang bei 13 %, wird „10" zum
Zählerwert addiert.
Der Inhalt des Zählers kann als Balken am LCP angezeigt
werden. Wählen Sie Quick-Menü > Protokolle: Trenddarstellung
kont. Bin / Trenddarstellung getimter Bin / Trendvergleich.
HINWEIS
Der Zähler beginnt bei Netz-Ein des Frequenzumrichters
mit dem Zählen. Aus- und Einschalten kurz nach einem
Reset stellt die Zähler auf null. Die EEProm-Daten
werden stündlich aktualisiert.
23-60 Trendvariable
Option:
[0] Leistung [kW] Vom Motor erbrachte Leistung. Der Sollwert
*
[1] Strom [A]
[2] Frequenz [Hz] Ausgangsfrequenz zum Motor. Sollwert für
166
Programmierhandbuch für VLT
Funktion:
Wählen Sie die gewünschte Betriebsvariable
für die Überwachung zur Trenddarstellung.
für den Relativwert ist die Motornennleistung
aus Par. 1-20 Motornennleistung [kW] oder
Par. 1-21 Motornennleistung [PS]. Der Istwert
kann in Par. 16-10 Leistung [kW] oder
Par. 16-11 Leistung [PS] abgelesen werden.
Ausgangsstrom zum Motor. Sollwert für den
Relativwert ist der Motornennstrom aus
Par. 1-24 Motornennstrom. Der Istwert kann in
Par. 16-14 Motorstrom abgelesen werden.
den Relativwert ist die maximale Ausgangsfre-
quenz aus Par. 4-14 Max Frequenz [Hz]. Der
Istwert kann in Par. 16-13 Frequenz abgelesen
werden.
MG.11.AC.03 - VLT
®
HVAC Drive
23-60 Trendvariable
Option:
[3] Motordreh-
zahl [UPM]

23-61 Kontinuierliche BIN Daten

Range:
0 [0 -
*
4294967295 ]
23-62 Zeitablauf BIN Daten
Range:
0 [0 -
*
4294967295 ]
®
ist eine eingetragene Marke von Danfoss.
Funktion:
Drehzahl des Motors. Sollwert für den Relativ-
wert ist die maximale Motordrehzahl aus
Par. 4-13 Max. Drehzahl [UPM].
Funktion:
Array mit 10 Elementen ([0]-[9] unter der
Parameternummer im Display). OK drücken
▲ ▼
und über die Tasten und des LCP
zwischen den Elementen navigieren.
10 Zähler mit der Ereignisfrequenz für die
überwachte Betriebsvariable, sortiert nach
den folgenden Intervallen:
Zähler [0]: 0 % - <10 %
Zähler [1]: 10 % - <20 %
Zähler [2]. 20 % - <30 %
Zähler [3]: 30 % - <40 %
Zähler [4]: 40 % - <50 %
Zähler [5]: 50 % - <60 %
Zähler [6]. 60 % - <70 %
Zähler [7]: 70 % - <80 %
Zähler [8]. 80 % - <90 %
Zähler [9]: 90 % - <100 % oder Max.
Die obigen minimalen Grenzwerte für die
Intervalle sind die Standardgrenzwerte. Diese
können in Par. 23-65 Minimaler Bin-Wert
geändert werden.
Die Zählung beginnt beim ersten Netz-Ein
des Frequenzumrichters. Alle Zähler können
in Par. 23-66 Reset Kontinuierliche Bin-Daten
auf 0 gestellt werden.
Funktion:
Array mit 10 Elementen ([0]-[9] unter der
Parameternummer im Display). OK drücken
▲ ▼
und über die Tasten und des LCP
zwischen den Elementen navigieren.
10 Zähler mit der Ereignisfrequenz für die
überwachten Betriebsdaten, sortiert nach
den Intervallen wie für Par. 23-61 Kontinuierli-
che BIN Daten.
Die Zählung beginnt am Datum/zur Uhrzeit,
die in Par. 23-63 Zeitablauf Startzeitraum
programmiert sind, und stoppt zur Uhrzeit/
am Datum, die in Par. 23-64 Zeitablauf
Stoppzeitraum programmiert sind. Alle Zähler
können in Par. 23-67 Rücksetzen der Zeitablauf
Bin-Daten auf 0 gestellt werden.
