Programmieren
Detaillierte Informationen zu den Betriebsvariablen erhalten
Sie, wenn Sie den Parameter der Variablen aufrufen und die
[Info]-Taste drücken. Die anzuzeigenden Werte/Messungen
2 2
können in Par. 0-20 Displayzeile 1.1, Par. 0-21 Displayzeile 1.2,
Par. 0-22 Displayzeile 1.3, Par. 0-23 Displayzeile 2 und
Par. 0-24 Displayzeile 3 definiert werden (Zugriff über [QUICK
MENU], „Q3 Funktionssätze", „Q3-1 Allg. Einstellungen",
„Q3-13 Displayeinstell.").
Jeder in Par. 0-20 Displayzeile 1.1 bis Par. 0-24 Displayzeile 3
ausgewählte Anzeigeparameter hat seine eigene Skala und
Ziffern nach einer möglichen Dezimalstelle. Durch einen
größeren Zahlenwert eines Parameters werden weniger
Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.

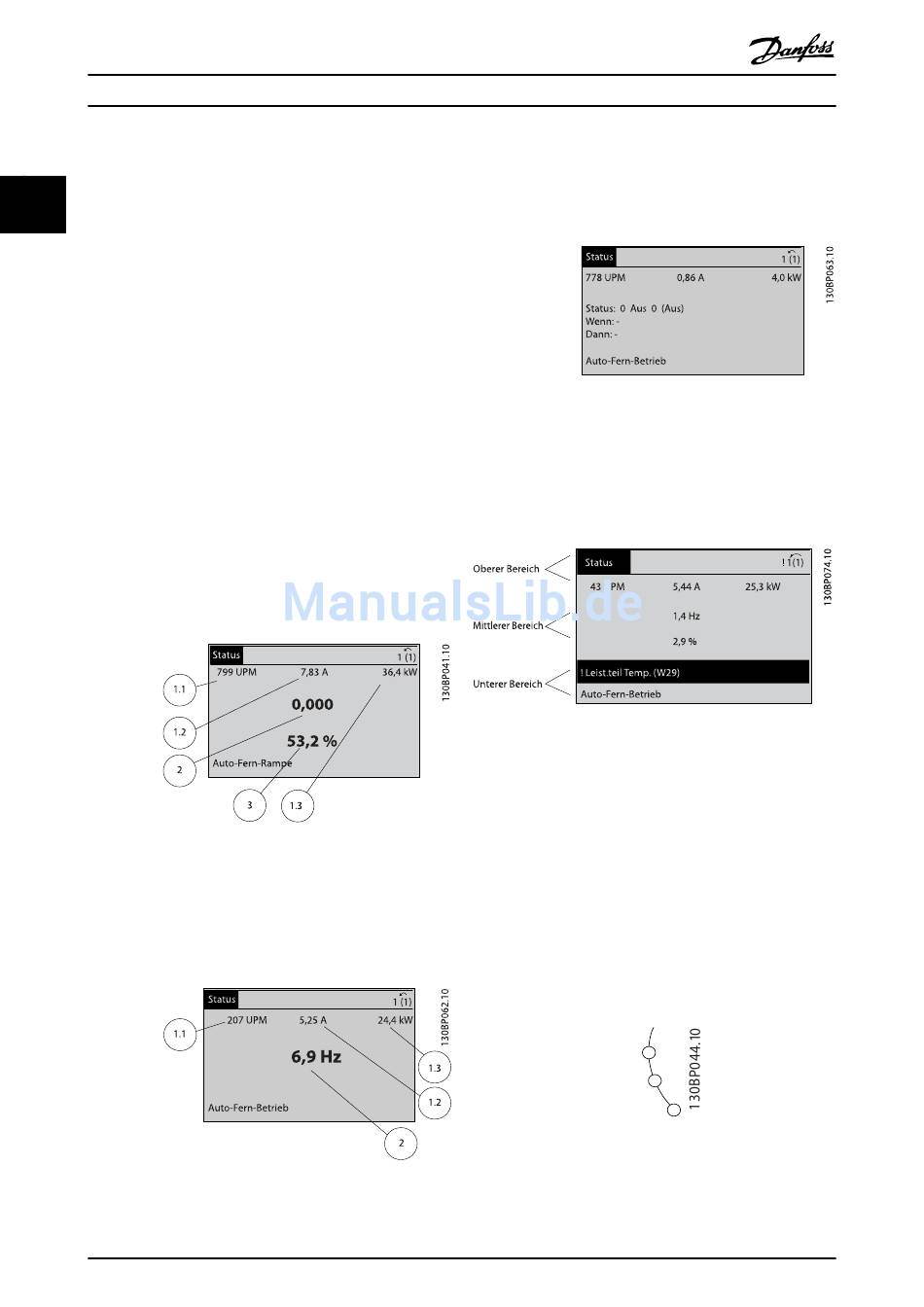

Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach Inbetriebnahme
oder Initialisierung.
Benutzen Sie [INFO], um Informationen zu den angezeigten
Betriebsvariablen 1.1, 1.2, 1.3, 2 und 3 zu erhalten.
Diese Abbildung zeigt das Format der Betriebsvariablen im
Display. 1.1, 1.2 und 1.3 sind in kleiner Größe, 2 und 3 in mittle-
rer Größe gezeigt.
Anzeige II: 4 Betriebsvariablen
Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motorstrom, Motorleis-
tung und Frequenz.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe
gezeigt.
12
Programmierhandbuch für VLT
Anzeige III: Zustand Smart Logic Control
Diese Anzeige zeigt das Ereignis und die zugehörige Aktion
der Smart Logic Control an. Weitere Informationen finden Sie
im Abschnitt Smart Logic Control.
Displaykontrast anpassen
[Status] und [
erhöhen.
[Status] und [
verringern.
Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die
Alarm- und/oder Warn-LED auf. Zusätzlich erscheint ein
Zustands- oder Alarmtext im Display.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die
Netzspannung, eine DC-Zwischenkreisklemme oder eine
externe 24 V-Versorgung angeschlossen ist. Gleichzeitig
leuchtet die Hintergrundbeleuchtung.
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
▲
] drücken, um den Kontrast des Displays zu
▼
] drücken, um den Kontrast des Displays zu
•
On (Grüne LED): Das Gerät ist betriebsbereit.
•
Warn. (Gelbe LED): Zeigt eine Warnung an.
•
Alarm (Rot blinkende LED): Zeigt einen Alarmzu-
stand an.
On
Warn.
Alarm
