Parameterbeschreibung

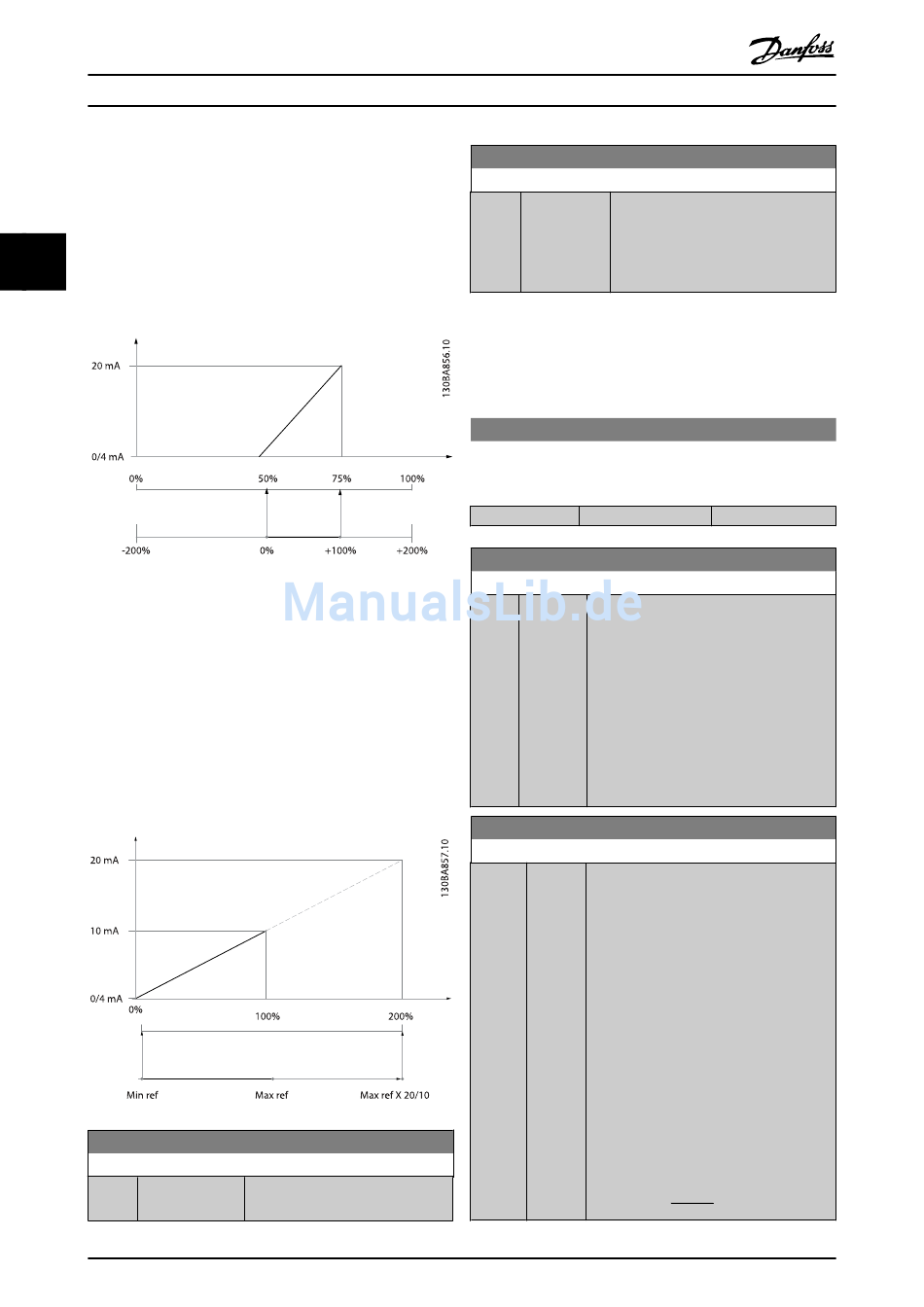

BEISPIEL 2:
Variable = ISTWERT, Bereich = -200 % bis +200 %
Erforderlicher Ausgangsbereich = 0-100 %
Bei 0 % (50 % des Bereichs) ist ein Ausgangssignal von 0 oder
4 mA erforderlich - Par. 6-51 Kl. 42, Ausgang min. Skalierung auf
50 % setzen
3 3
Bei 100 % (75 % des Bereichs) ist ein Ausgangssignal von 20
mA erforderlich - Par. 6-52 Kl. 42, Ausgang max. Skalierung auf
75 % setzen
BEISPIEL 3:
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max.
Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max.
Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA
erforderlich - Par. 6-51 Kl. 42, Ausgang min. Skalierung auf 0 %
setzen
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangssignal
von 10 mA erforderlich - Par. 6-52 Kl. 42, Ausgang max. Skalie-
rung auf 200 % setzen
(20 mA / 10 mA x 100 % = 200 %).
6-53 Kl. 42, Wert bei Bussteuerung
Range:
0.00 % [0.00 - 100.00 %] Enthält den Wert von Ausgang 42 bei
*
76
Programmierhandbuch für VLT
Funktion:
Bussteuerung.
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
6-54 Kl. 42, Wert bei Bus-Timeout
Range: Funktion:
0.00 % [0.00 - 100.00 Enthält den Festwert von Ausgang 42.
*
%] Bei einem Bus-Timeout und einer
Timeout-Funktion in Par. 6-50 Klemme 42
Analogausgang wird diese Voreinstellung
aktiviert.
3.8.7 6-6* Analogausgang 2 MCB 101
Signalbereich des Ausgangs: 0/4 - 20 mA. Analogausgang 2
entspricht Klemme X30/8. Die Auflösung am Analogausgang
ist 12 Bit.

6-60 Klemme X30/8 Ausgang

Gleiche Optionen und Funktionen wie Par. 6-50 Klemme 42 Analog-
ausgang.
Option:
[0] Ohne Funktion
*
6-61 Kl. X30/8, Ausgang min. Skalierung
Range: Funktion:
0.00 [0.00 - Dieser Parameter skaliert das Min.-Signal an
% 200.00 %] Ausgangsklemme X30/8 auf der Option MCB
*
101. Die Min. Skalierung ist prozentual im
Bezug auf den maximalen Wert des
dargestellten Signals anzugeben. Der Wert
kann nie höher sein als die entsprechende
Auswahl in Par. 6-62 Kl. X30/8, Ausgang max.
Skalierung, falls der Wert unter 100 % liegt.
Dieser Parameter ist aktiv, wenn Optionsmo-
dul MCB 101 im Frequenzumrichter installiert
ist.
6-62 Kl. X30/8, Ausgang max. Skalierung
Range: Funktion:
100.00 [0.00 - Dieser Parameter skaliert das Max.-Analogsig-
% 200.00 nal an Ausgangsklemme X30/8. Skalieren Sie
*
%] den Ausgang auf den gewünschten Höchst-
wert des Ausgangsstromsignals. Der Ausgang
kann so skaliert werden, dass beim
Skalenendwert ein Strom unter 20 mA bzw.
bei einem Ausgang von unter 100 % des
maximalen Signalwerts 20 mA erzielt werden.
Wenn der gewünschte Ausgangsstrom bei
einem Wert zwischen 0 und 100 % des
Gesamtausgangs 20 mA ist, programmieren
Sie in dem Parameter den entsprechenden
Prozentsatz, z. B. 50 % = 20 mA. Wenn bei
maximalem Signal (100 %) ein Strom
zwischen 4 und 20 mA erreicht wird, ist der
Prozentwert wie folgt zu berechnen:
mA Skal. Max. Strom
20 /
i e mA
. . 10
Funktion:
× 100 %
mA
20
: × 100 % = 200 %
mA
10
