Parameterbeschreibung
3 3

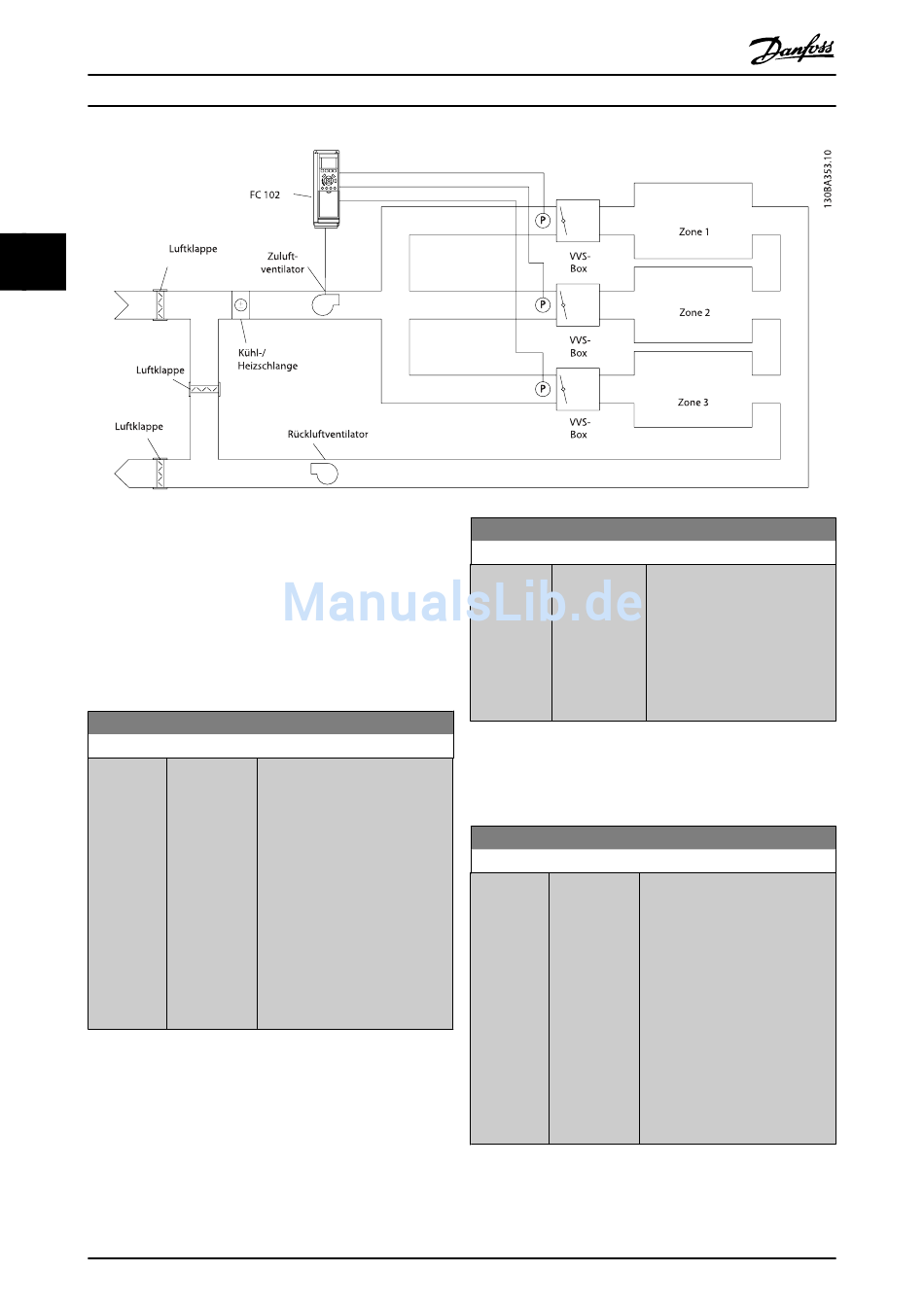

Beispiel 2: Mehrere Zonen, mehrere Sollwerte
Das vorherige Beispiel kann eine Mehrzonenregelung mit
mehreren Sollwerten veranschaulichen. Benötigen die Zonen
unterschiedliche Drücke für jedes VVS-Gerät, kann jeder
Sollwert in Par. 20-21 Sollwert 1, Par. 20-22 Sollwert 2 und
Par. 20-23 Sollwert 3 angegeben werden. Durch Auswahl von
Multisollwert min. [5] in Par. 20-20 Istwertfunktion erhöht der
PID-Regler die Drehzahl des Lüfters, wenn einer der Istwerte
unter seinem Sollwert liegt und verringert die Drehzahl, wenn
alle Istwerte über ihren jeweiligen Sollwerten liegen.
20-21 Sollwert 1
Range:
0.000
ProcessCtr-
lUnit
*
134
Funktion:
[-999999.999 - Bei Regelung mit Rückführung
999999.999 dient Sollwert 1 zur Eingabe eines
ProcessCtrlU- Sollwertbezugs, der vom PID-
nit] Regler des Frequenzumrichters
verwendet wird. Siehe Beschrei-
bung von Par. 20-20 Istwertfunkti-
on.
HINWEIS
Der hier eingegebene
Sollwertbezug wird zu allen
anderen aktivierten Sollwer-
ten addiert (siehe Par.-
Gruppe 3-1*).
MG.11.AC.03 - VLT
Programmierhandbuch für VLT
20-22 Sollwert 2
Range:
0.000
ProcessCtrlU-
nit
*
HINWEIS
Der hier eingegebene Sollwertbezug wird zu allen
anderen aktivierten Sollwerten addiert (siehe Par.-
Gruppe 3-1*).
20-23 Sollwert 3
Range:
0.000
ProcessCtr-
lUnit
*
®
ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Funktion:
[-999999.999 - Bei Regelung mit Rückführung
999999.999 wird Sollwert 2 zur Eingabe eines
ProcessCtrlUnit] Sollwertbezugs verwendet, der
vom PID-Regler des Frequenzum-
richter verwendet werden kann.
Siehe Beschreibung zu
Par. 20-20 Istwertfunktion Istwert-
funktion.
Funktion:
[-999999.999 - Bei Regelung mit Rückführung wird
999999.999 Sollwert 3 zur Eingabe eines
ProcessCtrlU- Sollwertbezugs verwendet, der
nit] vom PID-Regler des Frequenzum-
richter verwendet werden kann.
Siehe Beschreibung von
Par. 20-20 Istwertfunktion.
HINWEIS
Der hier eingegebene
Sollwertbezug wird zu allen
anderen aktivierten Sollwer-
ten addiert (siehe Parame-
tergruppe 3-1*).
