Design 2-Stage Drum Drive And Axle Drive - Protec Boxer 107 Bedienungsanleitung

Boxer 107 / Boxer 109

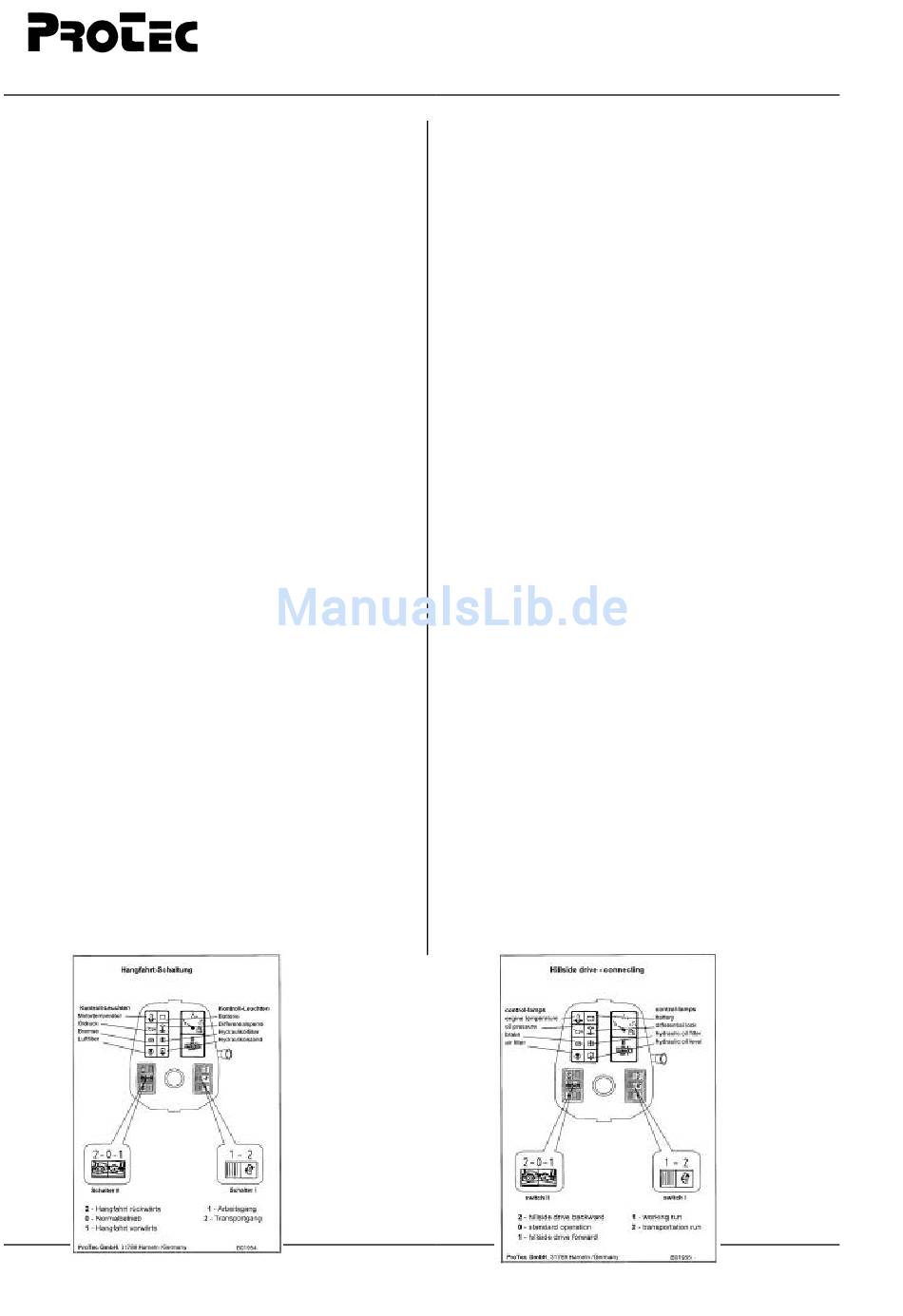

8.5 Ausführung auf 2-stufige Bandagen-und
Achsantriebe
Mit dem Wahlschalter I wird der Arbeitsgang
(1)oder der Transportgang (2)vorgewählt.
Mit dem Wahlschalter II wird das Schluck-volumen
des Bandagenantriebes (2) und des Achsantriebes
(1) geändert.
a) Funktionen zwischen Schalter I und II
bei normaler Fahrt:
Schalter I:
(1) Arbeitsgang
Bandagenmotor: großes Schluckvolumen
Achsmotor
(2) Transportgang
Bandagernmotor:kleines Schluckvolumen
Achsmotor
Schalter II:
(0)
b) Funktionen zwischen Schalter I und II
bei Hangfahrt:
Schalter I:
(1) Arbeitsgang
Bandagenmotor: großes Schluckvolumen
Achsmotor
Schalter II:
(1) Hangfahrt vorwärts
Achsmotor
(2) Hangfahrt rückwärts
Bandagenmotor: kleines Schluckvolumen
Boxer 107 / Boxer 109
124
Seite
: großes Schluckvolumen
.kleines Schluckvolumen
: großes Schluckvolumen
: kleines Schluckvolumen
8.5

Design 2-stage drum drive and axle drive

The option switch I can preselect the working run (1)
and the transportation run (2).
The option switch II can modify the absorption volume at
drum drive (2) and axle drive (1).
a) Function between switch I and II at normal drive:
Switch I:
(1) working run
drum drive: large absorption volume
axle drive : large absorption volume
(2) transportation run
drum drive: small absorption volume
axle drive : small absorption volume
Switch II:
(0)
b) Function between switch I and II at hillside drive:
Switch I:
(1) working run
drum drive: large absorption volume
axle drive : large absorption volume
Switch II:
(1) hillside drive forward
axle drive: small absorption volume
(2) hillside drive backward
drum drive: small absorption volume
ProTec Baumaschinen GmbH , 31789 Hameln
Option
Option
10/98
