5.7.5
Die Konfiguration 430 erweitert die geberlose feldorientierte Regelung der Konfigura-
tion 410 um eine Drehmomentregelung. Der Drehmomentsollwert wird als Prozent-
wert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung über-
tragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung und drehmo-
mentabhängiger Regelung erfolgt ruckfrei im Betrieb.
24 V
ext.
STOA
STOB
62
62

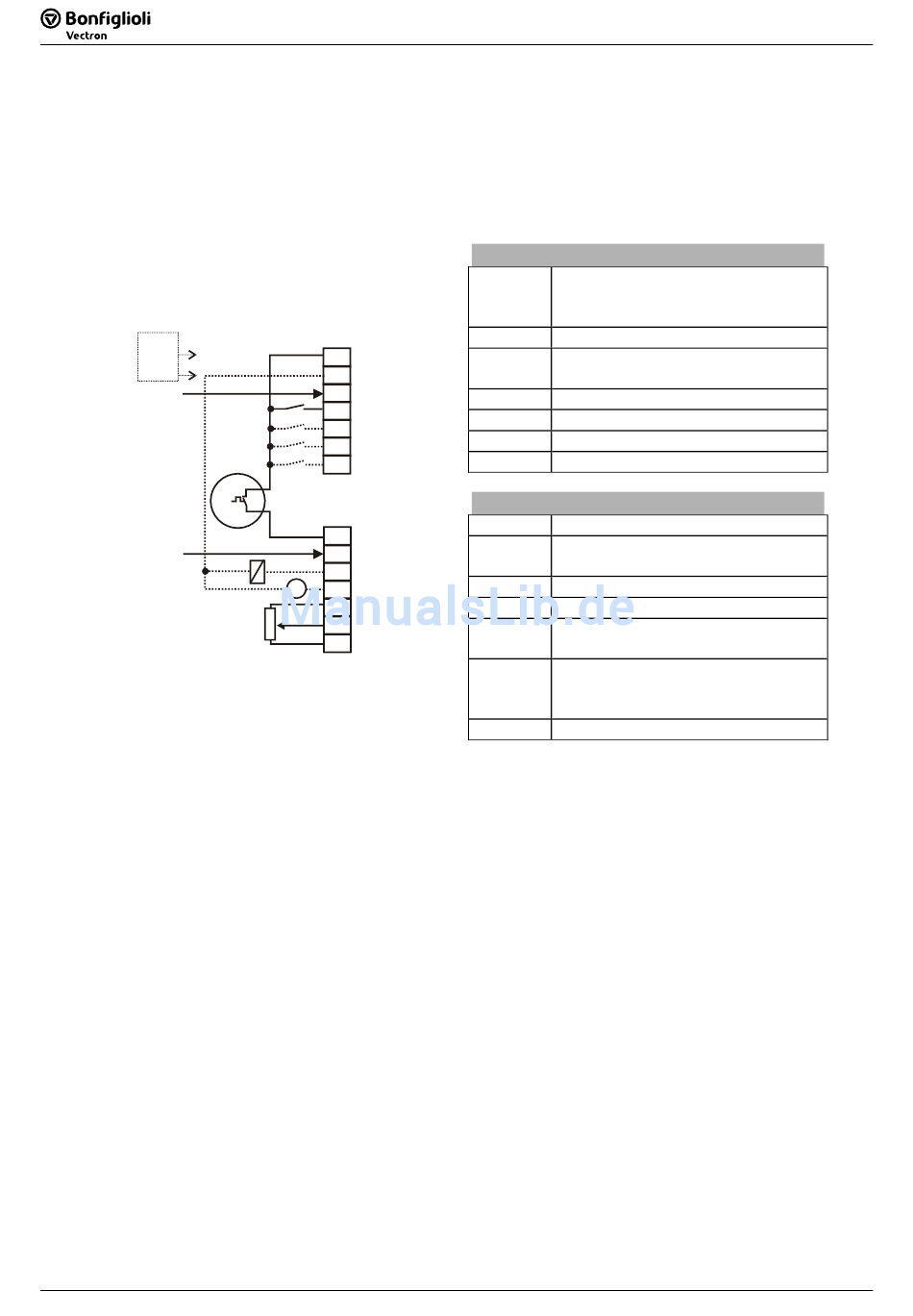

Konfiguration 430 – Geberlose feldorientierte
Regelung, drehzahl- und drehmomentgeregelt
X210A
1 +20 V/180 mA
2 GND 20 V
3 S1IND
S2IND
4
5 S3IND
6
S4IND
7
S5IND
M
X210B
S6IND
1
S7IND
2
-
+
S1OUT
3
-
+
MFO1A
V
4
+10 V/ 4 mA
5
6 MFI1A
GND 10 V
7
Betriebsanleitung ACU
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder
Eingang für externe Spannungsver-
sorgung DC 24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschalt-
pfad der Sicherheitsfunktion STO)
X210A.4 Start Rechtslauf
X210A.5 Umschaltung n-/M-Regelfunktion
X210A.6 Datensatzumschaltung 1
X210A.7 Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschalt-
pfad der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10 V oder
Drehmomentsollwert als Prozent-
wert
X210B.7 Masse 10 V
