7.2.6
Ergänzend zu den parametrierten Bemessungsdaten erfordert die gewählte Konfigu-
ration die Kenntnis weiterer Maschinendaten, welche auf dem Typenschild der
Asynchronmaschine nicht angegeben sind. Die geführte Inbetriebnahme kann, er-
gänzend zur Eingabe der Motorbemessungswerte oder als Alternative, die notwendi-
gen Maschinendaten messen. Im Stillstand des Antriebs werden die Maschinendaten
gemessen. Diese Messwerte werden direkt bzw. nach der Berechnung automatisch
in den Parameter eingetragen. Der Ablauf und die Dauer der Parameteridentifikation
sind abhängig von der angeschlossenen Maschine und der Geräteleistung.
Nach Prüfung der eingegebenen Maschinendaten wechselt die geführte Inbetrieb-
nahme zur Parameteridentifikation.

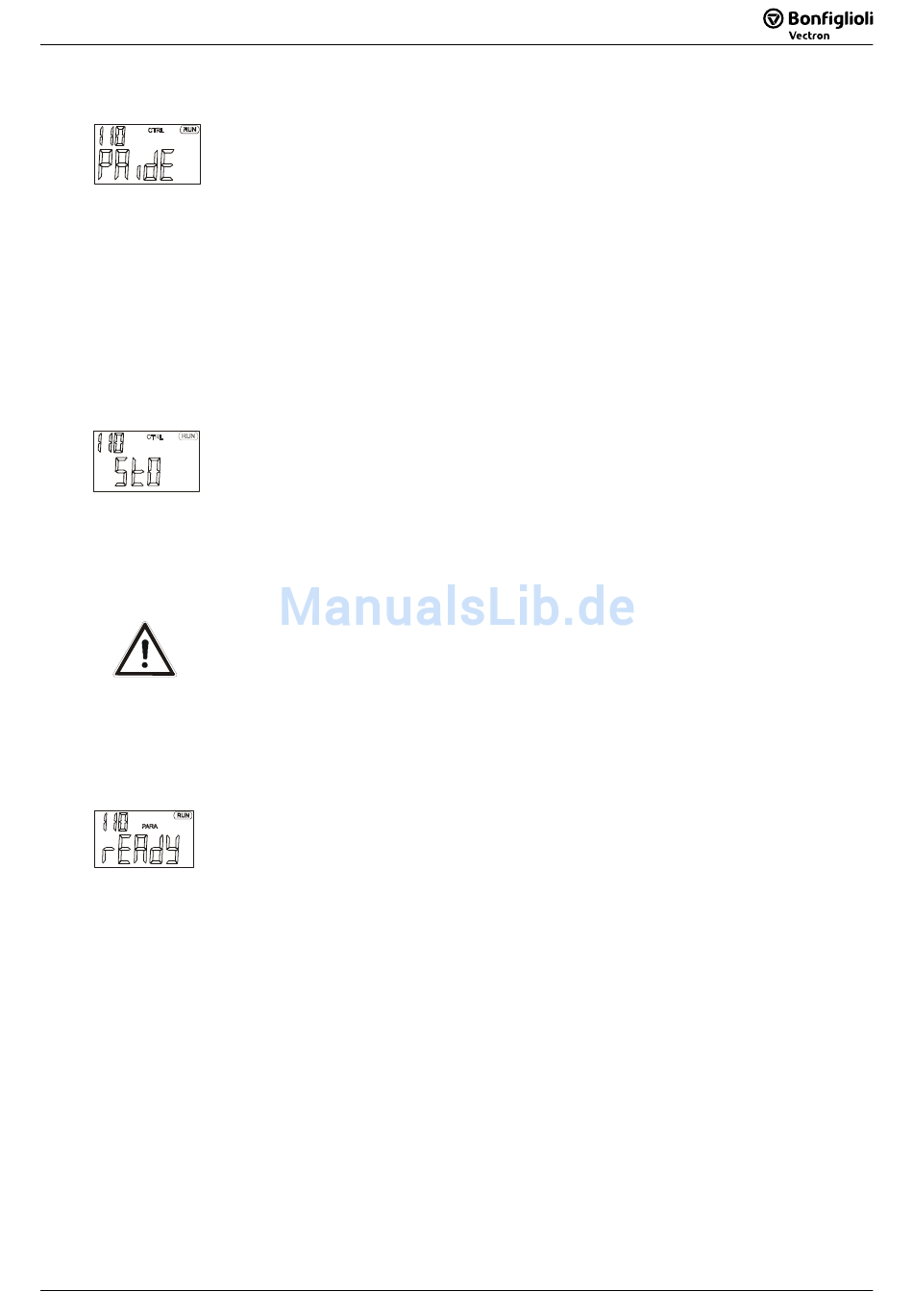

Die Anzeige „PAidE" mit der ENT-Taste bestätigen.
Während der Parameteridentifikation wird die angeschlossene Last gemessen.
Hinweis:
Die Sicherheitsfunktionen des Frequenzumrichters verhindern die Freigabe des Leis-
tungsteils, wenn an den Digitaleingängen S1IND/STOA (Klemme X210A.3) und
S7IND/STOB (Klemme X210B.2) keine Signale anliegen. Wurden bereits zu Beginn
der geführten Inbetriebnahme Signale angelegt, wird die Meldung „StO" nicht ange-
zeigt.
Hinweis:
Warnung! Die Steuereingänge müssen leistungslos angeschlossen und getrennt
•
•
Die abschließende Meldung „rEAdY" mit der ENT-Taste bestätigen.
Der Abbruch mit der ESC-Taste bzw. Entziehen der Freigabe an S1IND/STOA und
S7IND/STOB führt zur unvollständigen Wertübernahme.
Hinweis:
09/08
09/08

Parameteridentifikation

Für die Einstellung des Parameters
„10 - Transformator" erfolgt keine Parameteridentifikation.
Die Parameteridentifikation des Frequenzumrichters erfordert zur Frei-
gabe des Leistungsteils
S1IND/STOA (Klemme X210A.3) und S7IND/STOB (Klemme X210B.2).
werden.
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Frei-
schaltung des Frequenzumrichters gefährliche Spannungen führen. Erst
nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskon-
densatoren entladen sind, darf am Gerät gearbeitet werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.
Die geführte Inbetriebnahme muss mit kalter Maschine durchgeführt
werden, da ein Teil der Maschinendaten von der Betriebstemperatur
abhängig ist.
Betriebsanleitung ACU
Betriebsanleitung ACU
Motortyp
369 auf die Betriebsart
die Beschaltung der Digitaleingänge
