5.5.5
Gefahr!
•
•
09/08
09/08

ACU 401 (75,0 bis 132,0 kW)

Die Netzleitungen sowie die Motorleitungen und den Bremswiderstand
leistungslos anklemmen und leistungslos trennen. Die Klemmen
können auch nach der Freischaltung des Frequenzumrichters gefährli-
che Spannungen führen. Erst nach einer Wartezeit von einigen Minuten,
bis die Zwischenkreiskondensatoren entladen sind, darf die Tätigkeit
durchgeführt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.

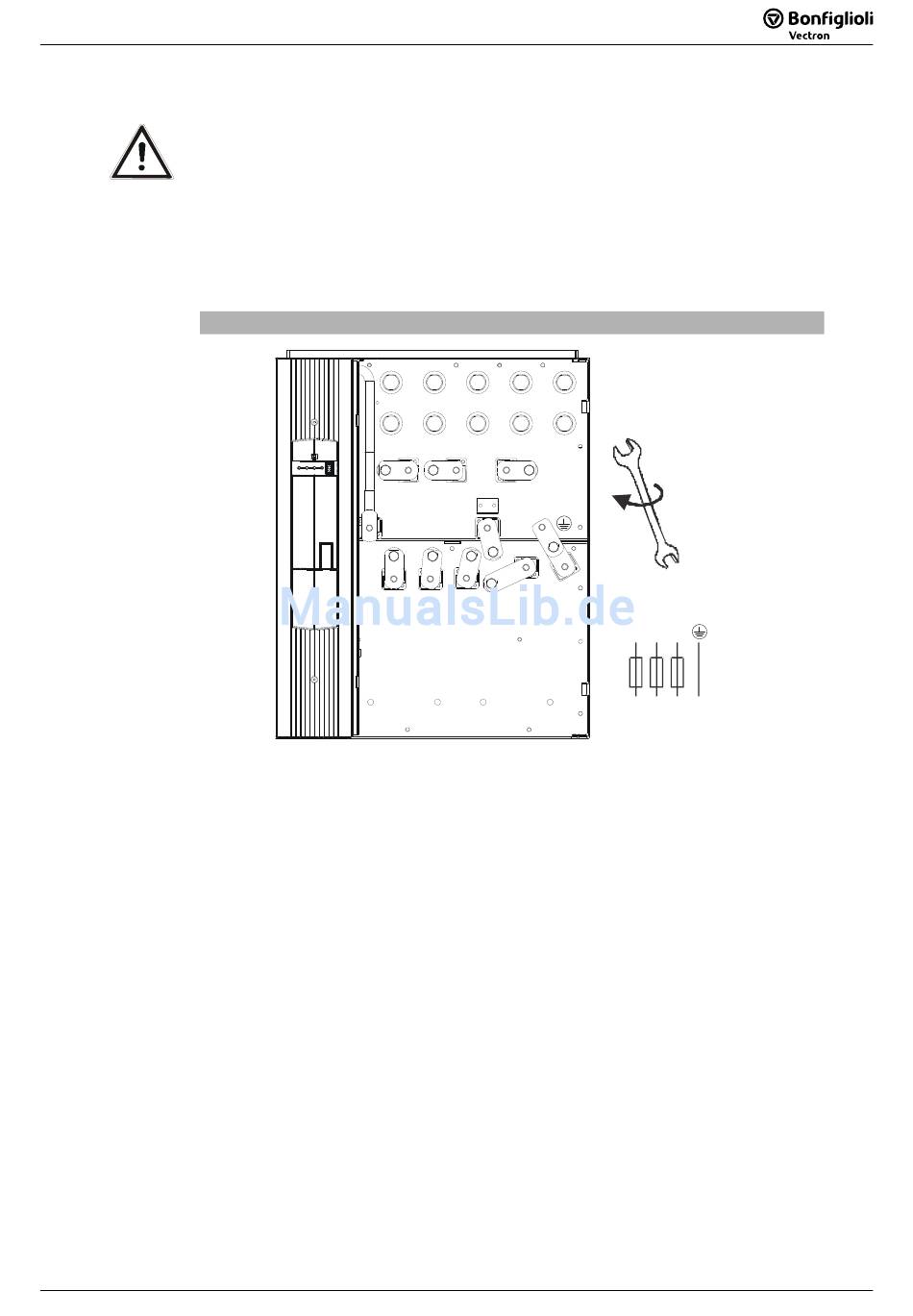

Netzanschluss ACU 401 (75,0 bis 132 kW)
U
Rb2
L1
Betriebsanleitung ACU
Betriebsanleitung ACU
V W
ZK+
ZK-
L2 L3
Gewindebolzen M8x20
10 Nm
88.5 lb-in
L1 L2 L3
L1 L2 L3 PE
3ph / 400V AC
