4.5

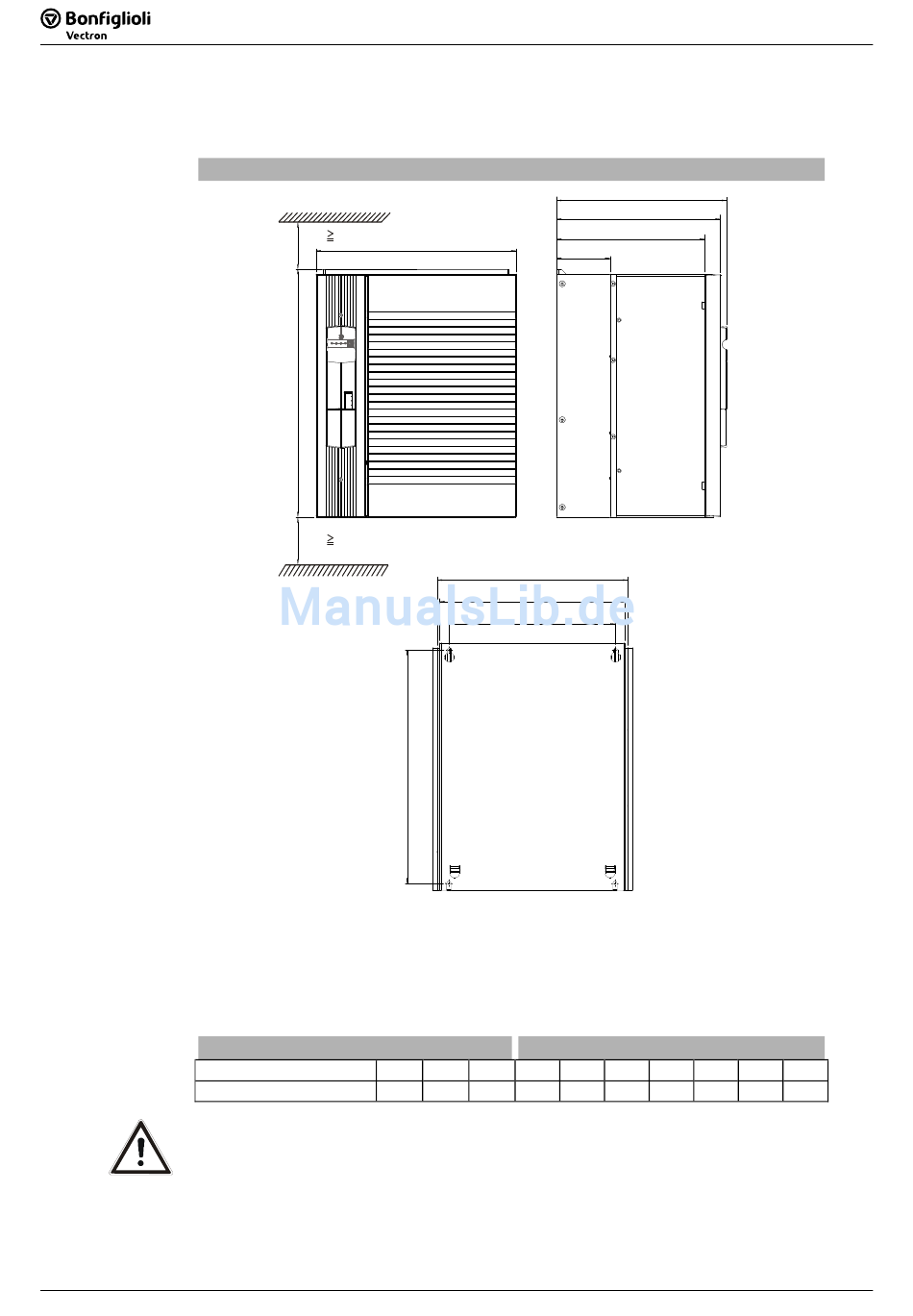

Die Montage erfolgt in senkrechter Einbaulage auf der Montageplatte. Die folgende
Abbildung zeigt die Standardbefestigung.
Der Durchmesser der Befestigungslöcher beträgt 9 mm.
Die Montage erfolgt durch Verschrauben der Kühlkörperrückwand vom Frequenzum-
richter mit der Montageplatte.
Die Abmessungen und Montagemaße entsprechen dem Standardgerät ohne optionale
Komponenten in Millimeter.
ACU
401
Vorsicht! Die Geräte mit ausreichendem Freiraum montieren, so dass die Kühlluft
36
36

ACU 401 (75,0 bis 132,0 kW)

x
300 mm
b
x
a
x
x
300 mm
a1
Abmessungen [mm]
a
75 132 kW 510
...
ungehindert zirkuliert. Verschmutzung durch Fette und Luftverschmut-
zung durch Staub, aggressive Gase etc. vermeiden.
Betriebsanleitung ACU
Standardmontage
c3
b1
b2
b3
Montagemaß [mm]
b c a1 b1
412 351 480 392
Betriebsanleitung ACU
c
c1
c2
b2 b3 c1 c2
382 342 338 305
09/08
c3
110
