6.5.2
Das Kopiermenü CPY gliedert sich in drei grundsätzliche Teilfunktionen. Mit den Pfeil-
tasten kann zwischen der Speicherfunktionalität und dem Löschen der gespeicherten
Daten gewählt werden. Für den Vorgang jeweils die Quelle und das Ziel auswählen.
Die dreistellige Siebensegmentanzeige informiert über den freien Speicherplatz im
nichtflüchtigen Speicher der Bedieneinheit als Prozentwert.

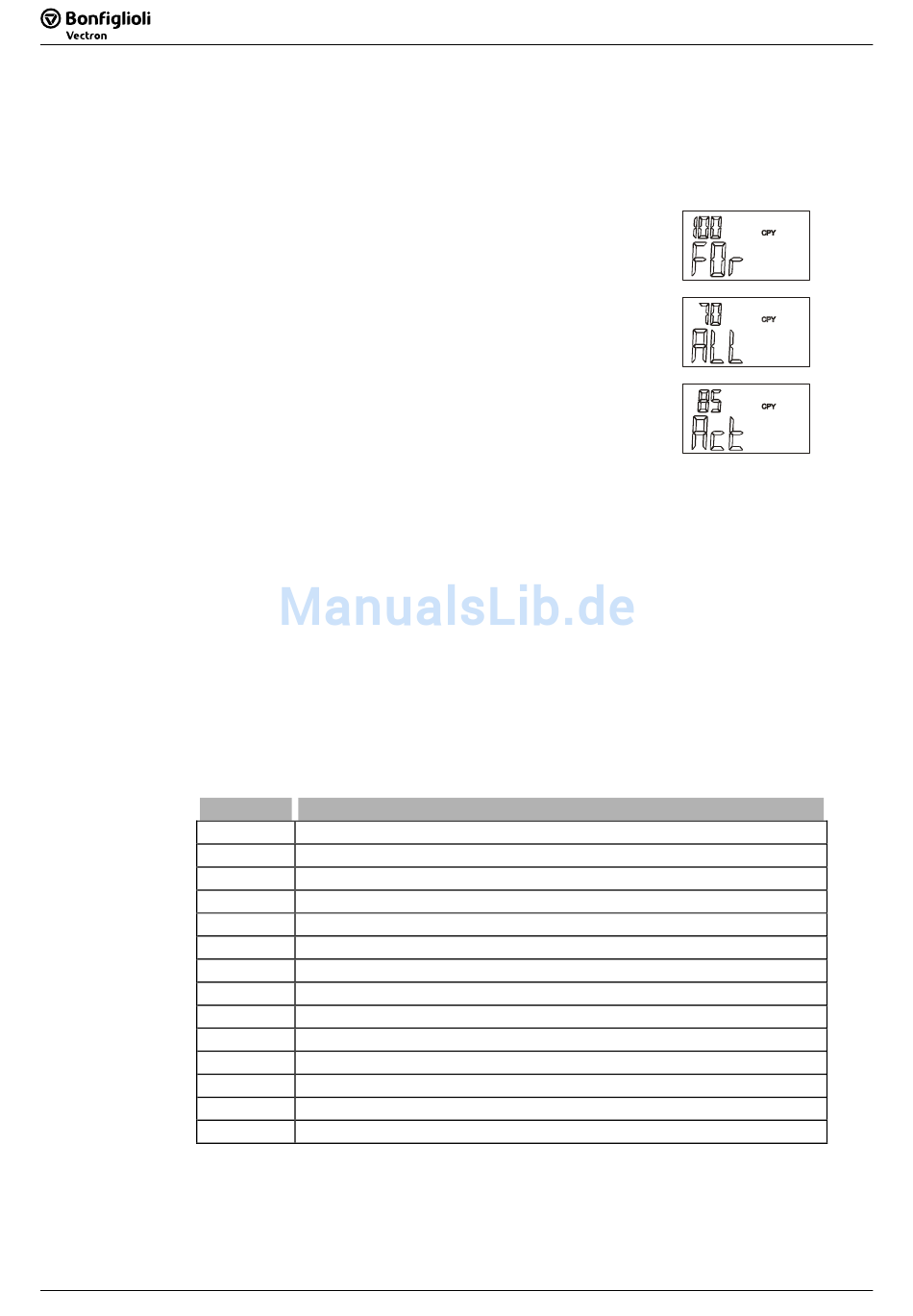

Funktion – FOr
Mit der Funktion FOr kann der Speicher in der Bedieneinheit
formatiert und gelöscht werden. Dies kann bei der ersten Be-
nutzung einer neuen Bedieneinheit erforderlich sein.
Funktion – ALL
Alle schreib- und lesbaren Parameterwerte werden übertragen.
•
Funktion – Act
Es werden nur die aktiven Parameterwerte des Frequenzum-
richters in die Bedieneinheit kopiert. Die Anzahl der aktiven
Parameterwerte ist abhängig von der aktuellen oder gewählten
Konfiguration des Frequenzumrichters.
Beim Kopieren der Daten von der Bedieneinheit zum Frequenz-
umrichter werden, wie bei der Funktion ALL, alle gespeicherten
Parameterwerte übertragen.
•
6.5.3
Die Teilfunktionen ALL und Act im Menüzweig CPY sind anwendungsspezifisch para-
metrierbar. Die Siebensegmentanzeige zeigt den freien Speicherplatz der Bedienein-
heit an.
•
•
1)
72
72
Menüstruktur
Für den Kopiervorgang diese Auswahl mit der ENT-Taste
bestätigen und mit der Auswahl der Quelle fortfahren.
Für den Kopiervorgang die Auswahl Act mit der ENT-Taste
bestätigen und mit der Auswahl der Quelle fortfahren.

Auswahl der Quelle

Mit den Pfeiltasten die Quelle (Src.) der Daten für den Kopiervorgang auswählen
(upload). Als Datenquelle stehen entweder die Datensätze des Frequenzumrich-
ters (Src. x) oder die Dateien der Bedieneinheit (Src. Fy) zur Verfügung.
Die ausgewählte Datenquelle mit der ENT-Taste bestätigen und mit der Auswahl
des Ziels fortfahren.
Anzeige
Src. 0 Die Daten der vier Datensätze des Frequenzumrichters werden kopiert.
Src. 1 Die Daten aus Datensatz 1 des Frequenzumrichters werden kopiert.
Src. 2 Die Daten aus Datensatz 2 des Frequenzumrichters werden kopiert.
Src. 3 Die Daten aus Datensatz 3 des Frequenzumrichters werden kopiert.
Src. 4 Die Daten aus Datensatz 4 des Frequenzumrichters werden kopiert.
Src. E Ein leerer Datensatz zum Löschen einer Datei in der Bedieneinheit.
Src. F1 Die Datei 1 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F2 Die Datei 2 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F3 Die Datei 3 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F4 Die Datei 4 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F5 Die Datei 5 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F6 Die Datei 6 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F7 Die Datei 7 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F8 Die Datei 8 wird aus dem Speicher der Bedieneinheit übertragen.
Leere Dateien, die noch nicht mit Daten gefüllt sind, werden nicht als Signalquelle
angeboten. Der Speicher der Bedieneinheit wird dynamisch verwaltet (Kapitel „Ko-
piermenü (CPY)").
Betriebsanleitung ACU

Beschreibung

Betriebsanleitung ACU
1)
1)
1)
1)
1)
1)
1)
1)
