ACU 401 (37,0 bis 65,0 kW)

Die Netzleitungen an der Klemme X1, die Motorleitungen und den
Bremswiderstand an der Klemme X2 leistungslos anklemmen und
leistungslos trennen. Die Klemmen können auch nach der Freischal-
tung des Frequenzumrichters gefährliche Spannungen führen. Erst nach
einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensato-
ren entladen sind, darf die Tätigkeit durchgeführt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.

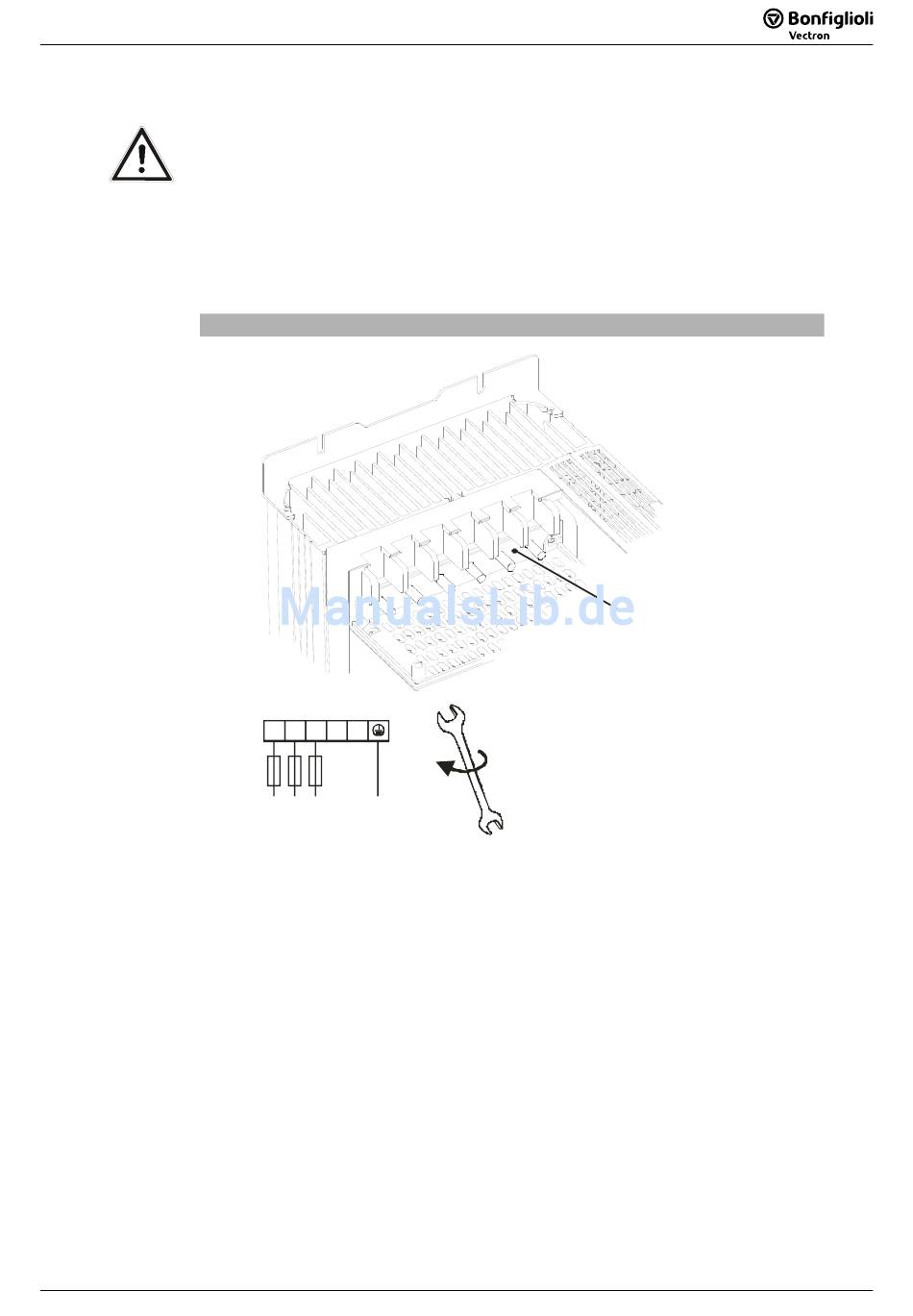

Netzanschluss ACU 401 (37,0 bis 65,0 kW)
X1
-
+
L1 L2 L3
L1 L2 L3 PE
3ph / 400V AC
Betriebsanleitung ACU
Betriebsanleitung ACU
X1
37.0 kW ... 65.0 kW
Gewindebolzen M8x25
Leiterquerschnitt bis 70 mm
8 Nm
70.8 lb-in
2
