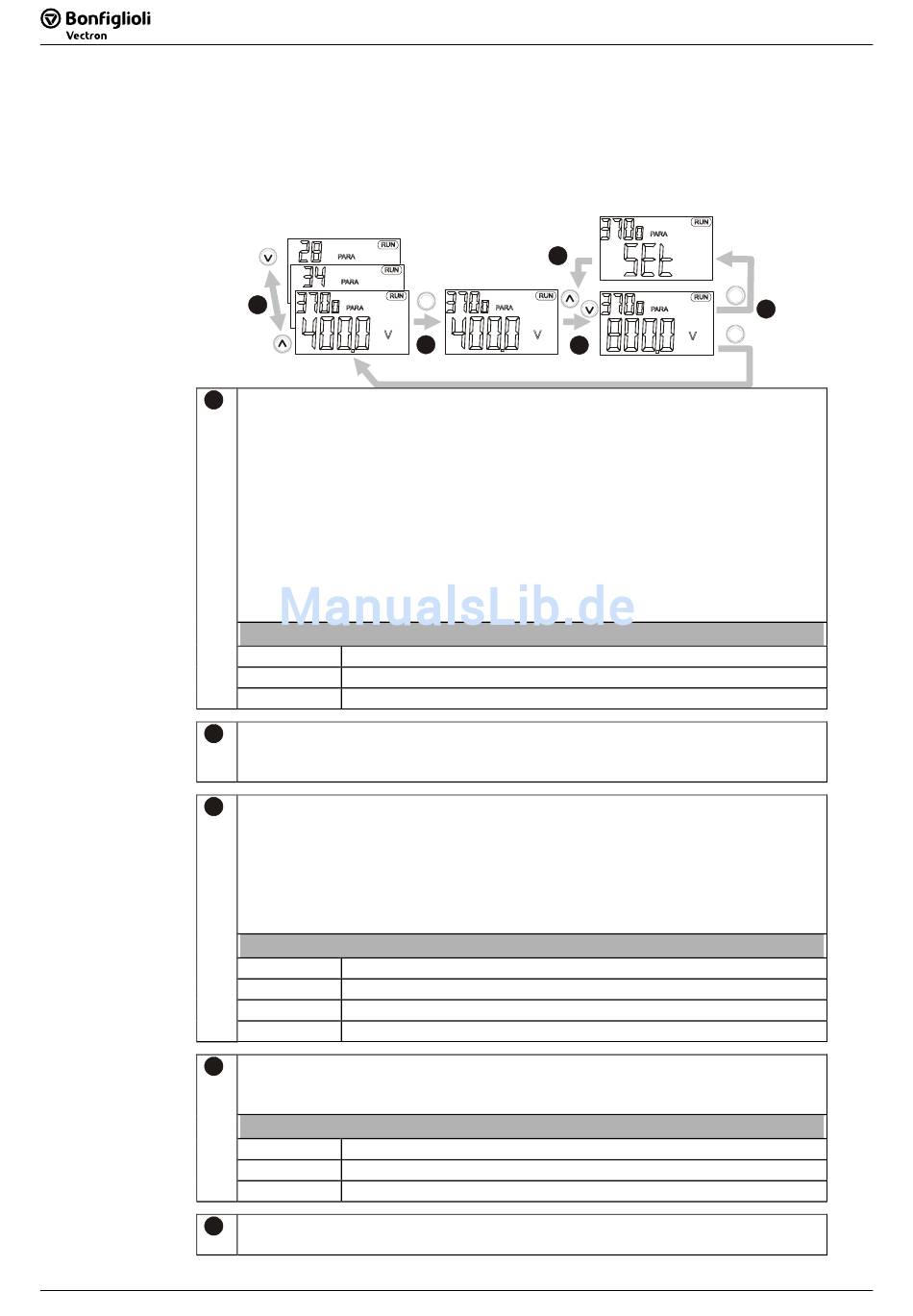

Die innerhalb der geführten Inbetriebnahme abgefragten Parameter sind aus bekann-
ten Anwendungen ausgewählt und können nach Bedarf durch weitere Einstellungen
im Menüzweig PARA ergänzt werden. Die Betriebsanleitung dokumentiert die Para-
meter und die Basisfunktionen der Software, die mit dem jeweiligen Istwert verknüpft
sind.
A
B
C
D
E
70
70
Parametermenü (PARA)
A
Mit den Pfeiltasten die gewünschte Nummer aus den in numerischer Reihenfol-
ge angezeigten Parametern auswählen. Die Parameternummer wird mit dem
aktiven Datensatz im Display blinkend angezeigt.
Ist die höchste Parameternummer erreicht, wird nach Betätigen der ▲-Taste
die kleinste Parameternummer angezeigt.
Ist die kleinste Parameternummer erreicht, wird nach Betätigen der ▼-Taste
die höchste Parameternummer angezeigt.
Parameternummern > 999 werden an der führenden Stelle hexadezimal ange-
zeigt (999, A00 ... B5 ... C66).
Datensatzumschaltbare Parameter werden im aktuellen Datensatz mit zugehö-
riger Datensatznummer angezeigt. Die Siebensegmentanzeige zeigt den Daten-
satz 0, wenn die Parameterwerte in den vier Datensätzen gleich sind.
▲ + ▼
Wechseln zum zuletzt geänderten Parameter.
FUN , ▲
Anzeigen des letzten Parameters (höchste Nummer).
FUN , ▼ Anzeigen des ersten Parameters (kleinste Nummer).
Mit der ENT-Taste den Parameter auswählen. Dieser wird mit Parameterwert,
Einheit und aktivem Datensatz angezeigt. Einstellungen im Datensatz 0 verän-
dern die Parameterwerte in den vier Datensätzen.
Mit den Pfeiltasten den Parameterwert einstellen oder eine Betriebsart auswäh-
len. Die Möglichkeiten der Einstellung sind vom Parameter abhängig.
Das Halten der Pfeiltasten über längere Zeit ermöglicht eine schnelle Änderung
der angezeigten Werte. Nach einer Unterbrechung wird die Geschwindigkeit,
mit der sich die Werte ändern, wieder reduziert.
Beginnt der Parameterwert zu blinken, wird die Geschwindigkeit, mit der sich
die Werte ändern, wieder auf den Anfangswert zurückgesetzt.
▲ + ▼ Parameter auf die werkseitige Einstellung setzen.
FUN , ▲ Parameter auf höchsten Wert einstellen.
FUN , ▼
Parameter auf kleinsten Wert einstellen.
FUN , ENT Wechseln des Datensatzes bei umschaltbaren Parametern.
Mit der ENT-Taste den Parameterwert speichern. Kurzzeitig wird die Meldung
SEt mit Parameternummer und Datensatz angezeigt. Zum Verlassen des Para-
meters ohne Änderung die ESC-Taste betätigen.
Err1: EEPrO Parameter konnte nicht gespeichert werden.
Err2: StOP Parameter kann im Betrieb nur gelesen werden.
Err3: Error Sonstiger Fehler.
Nachdem der Parameter abgespeichert wurde, kann der Wert erneut verändert
werden oder mit der ESC-Taste in die Parameterauswahl gewechselt werden.
