5.6
Die Steuer- und Softwarefunktionalität ist für einen funktionssicheren und wirtschaft-
lichen Betrieb frei konfigurierbar. Die Betriebsanleitung beschreibt die Werkseinstel-
lung der Standardanschlüsse in der jeweiligen
rameter zur Einstellung.
Vorsicht! Die verpolungssicheren Steuereingänge und -ausgänge müssen leistungs-
•
•
09/08
09/08

Steuerklemmen

los angeschlossen und getrennt werden. Ansonsten können Bauteile be-
schädigt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.
Betriebsanleitung ACU
Betriebsanleitung ACU
Konfiguration

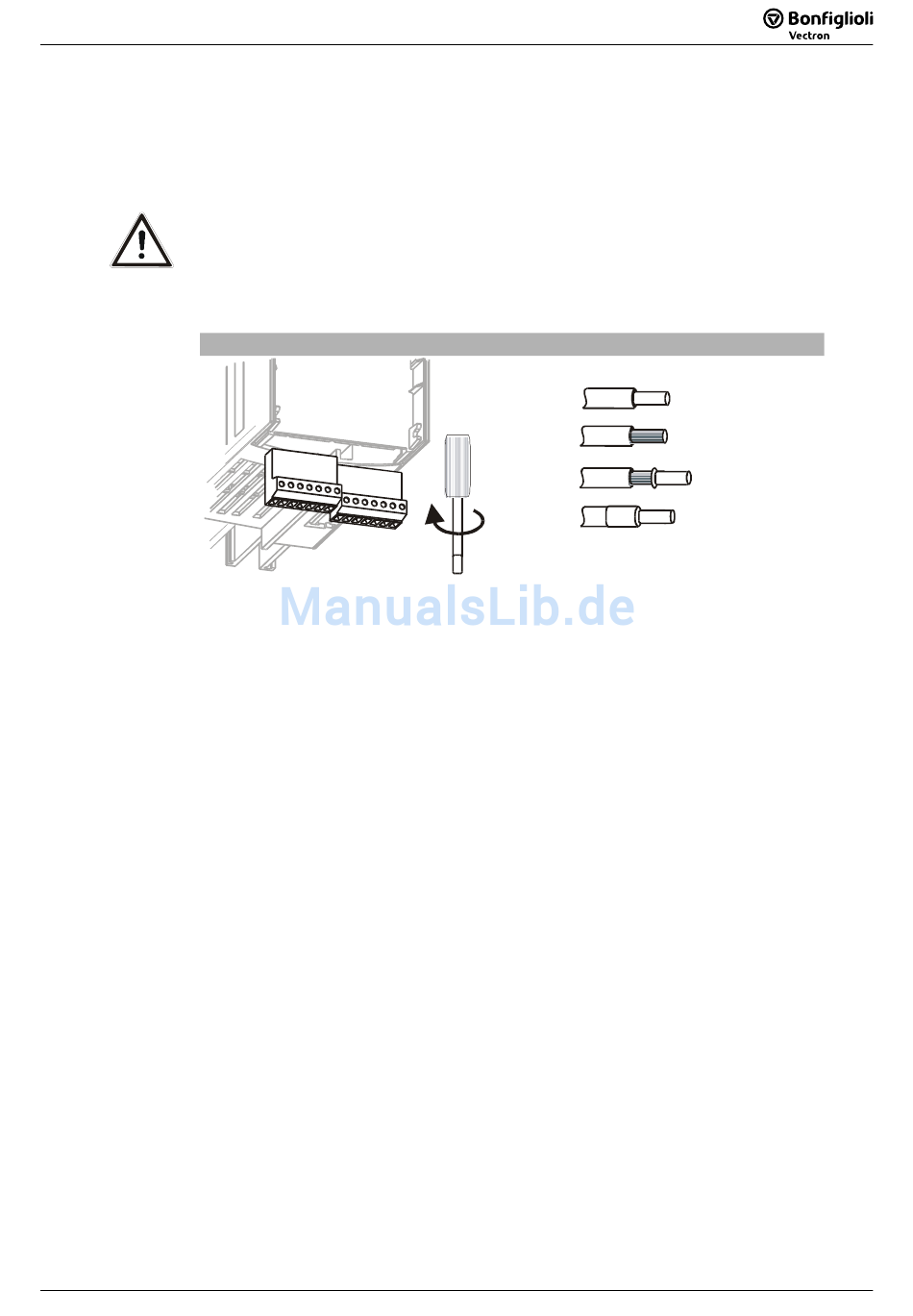

Steuerklemmen
Wieland DST85 / RM3,5
0.2 ... 0.3 Nm
1.8 ... 2.7 lb-in
30 und die Softwarepa-
0.14 ... 1.5 mm 2
AWG 30 ... 16
0.14 ... 1.5 mm 2
AWG 30 ... 16
0.25 ... 1.0 mm 2
AWG 22 ... 18
0.25 ... 0.75 mm 2
AWG 22 ... 20
