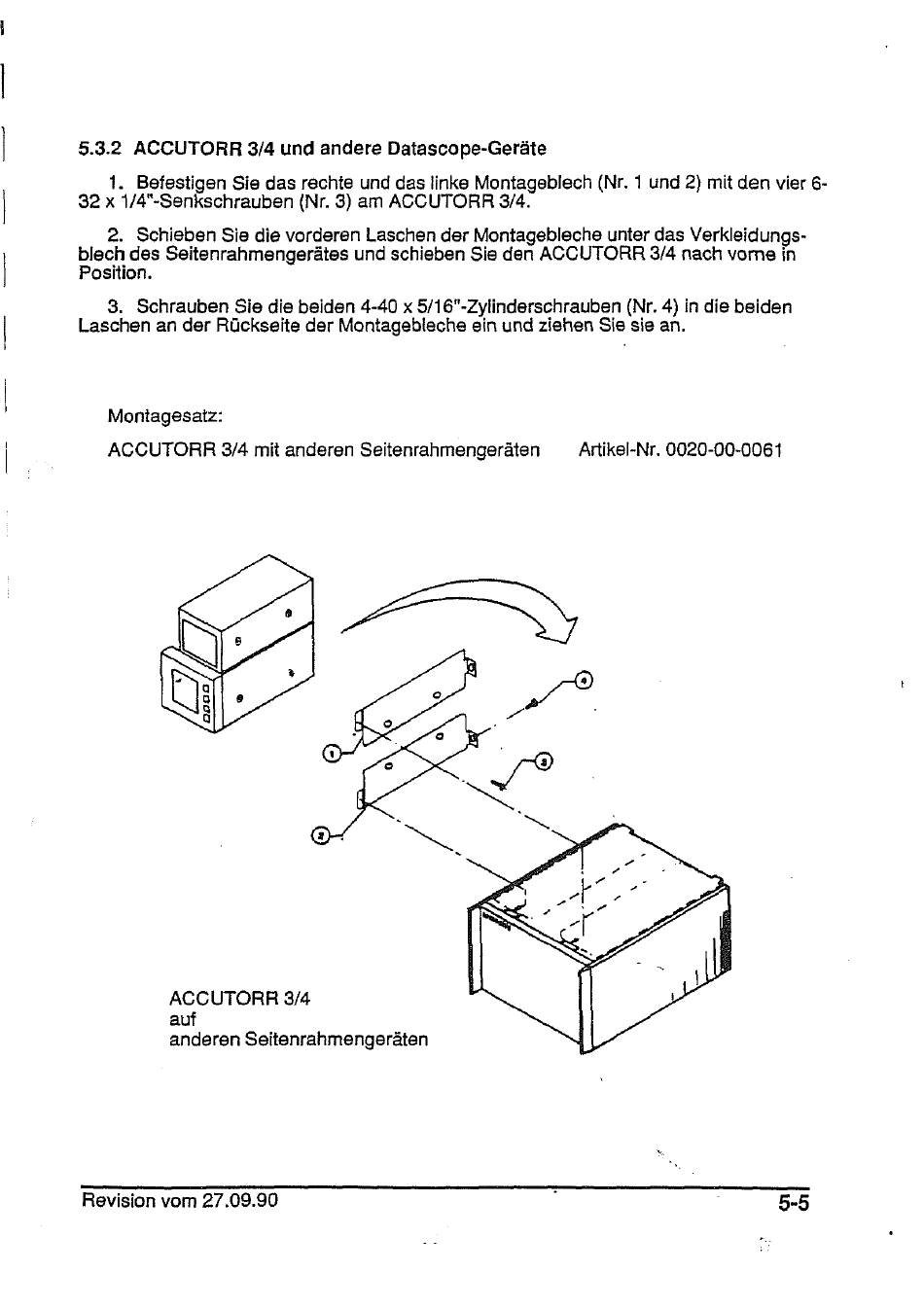

5.3.2 ACCUTORR 3/4 und andere Datascope-Geräte
1. Befestigen Sie das rechte und das linke Montageblech (Nr. 1 und 2) mit den vier 6-
32 x 1/4"-Senkschrauben (Nr. 3) am ACCUTORR 3/4.
2. Schieben Sie die vorderen Laschen der Montagebleche unter das Verkleidungs-
blech des Seitenrahmengerätes und schieben Sie den ACCUTORR 3/4 nach vorne in
Position.
3.
Schrauben Sie die beiden 4-40 x 5/16"-Zylinderschrauben (Nr. 4) in die beiden
Laschen an der Růckseite der Montagebleche ein und ziehen Sie sie an.
Montagesatz:
|
ACCUTORR 3/4 mit anderen Seitenrahmengeraten
Artikel-Nr. 0020-00-0061
ACCUTORR 3/4
auf
anderen Seitenrahmengeraten
Revision vom 27.09.90
-
]
