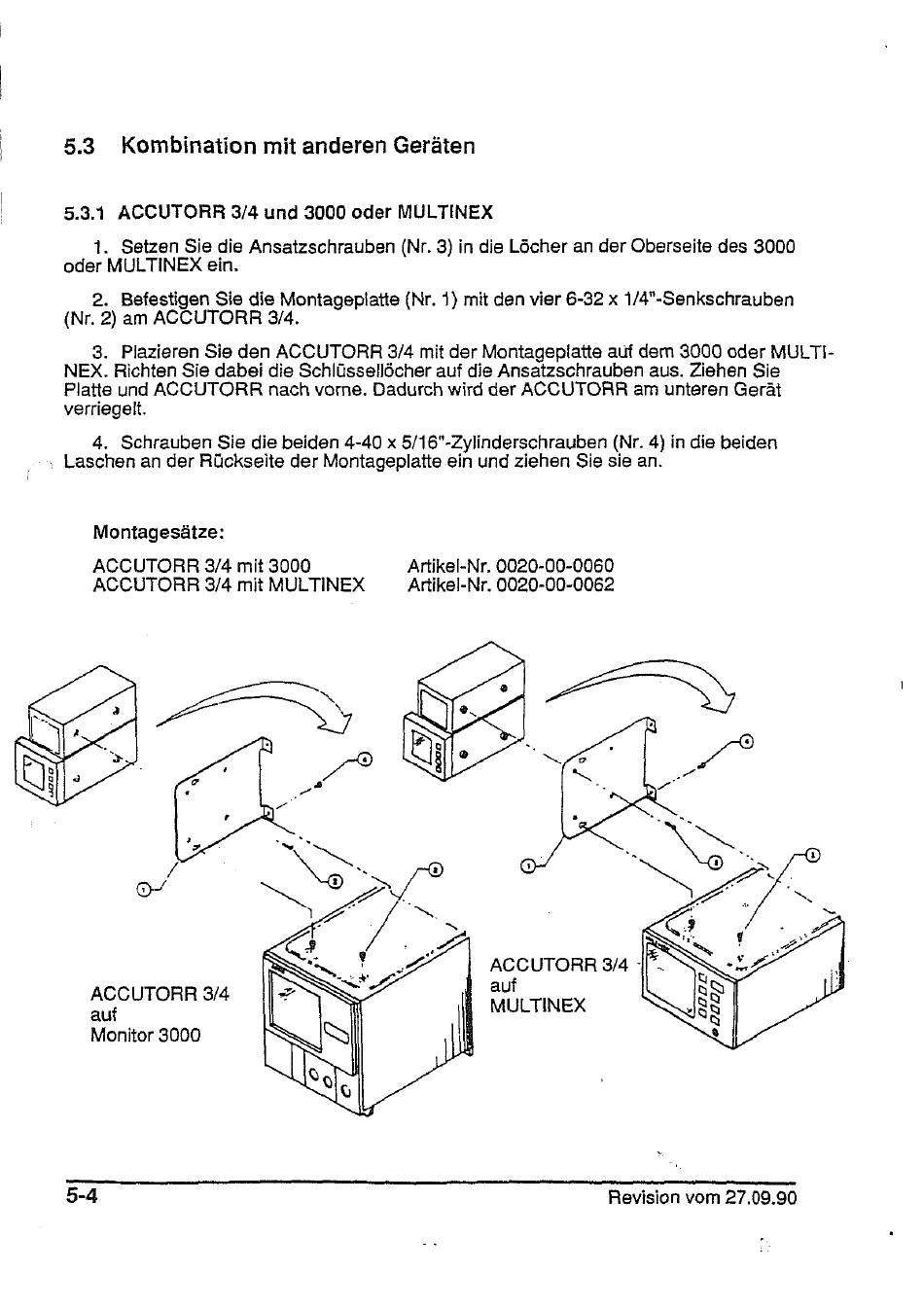

5.3
Kombination mit anderen Geraten
5.3.1
ACCUTORR 3/4 und 3000 oder MULTINEX
1. Setzen Sie die Ansatzschrauben (Nr. 3) in die Locher an der Oberseite des 3000
oder MULTINEX ein.
2. Befestigen Sie die Montageplatie (Nr. 1) mit den vier 6-32 x 1/4°-Senkschrauben
(Nr. 2) am ACCUTORR 3/4.
3.
Plazieren Sie den ACCUTORR 3/4 mit der Montagepiatte auf dem 3000 oder MULTI-
NEX. Richten Sie dabei die Schlüssellöcher auf die Ansatzschrauben aus. Ziehen Sie
Platte und ACCUTORR
nach vorne. Dadurch wird der ACCUTORR
am unteren Gerát
verriegelt.
4, Schrauben Sie die beiden 4-40 x 5/16"-Zylinderschrauben (Nr. 4) in die beiden
, Laschen an der Rúckseite der Montageplatte ein und ziehen Sie sie an.
Montagesatze:
ACCUTORR 3/4 mit 3000
Artikel-Nr. 0020-00-0060
ACCUTORR 3/4 mit MULTINEX
Artikel-Nr. 0020-00-0062
ACCUTORR 3/4 |
auf
auf
Monitor 3000
