Hersteller:
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten
mit Ihrer neuen Maschine.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem geltenden
Produkthaftungsgesetz nicht für Schäden, die an diesem
Gerät oder durch dieses Gerät entstehen bei:
•
unsachgemäßer Behandlung,
•
Nichtbeachtung der Bedienungsanweisung,
•
Reparaturen durch Dritte, nicht autorisierte Fachkräf-
te,
•
Einbau und Austausch von nicht originalen Ersatz-
teilen,
•
nicht bestimmungsgemäßer Verwendung,
•
Ausfällen der elektrischen Anlage bei Nichtbeachtung
der elektrischen Vorschriften und VDE-Bestimmungen
0100, DIN 57113 / VDE 0113.
Wir empfehlen Ihnen:
Lesen Sie vor der Montage und vor Inbetriebnahme den
gesamten Text der Bedienungsanweisung durch.
Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre
Maschine kennenzulernen und ihre bestimmungsgemäßen
Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanweisung enthält wichtige Hinweise, wie
Sie mit der Maschine sicher, fachgerecht und wirtschaftlich
arbeiten, und wie Sie Gefahren vermeiden, Reparaturkos-
ten sparen, Ausfallzeiten verringern und die Zuverlässig-
keit und Lebensdauer der Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser Be die-
nungsanweisung müssen Sie unbedingt die für den Be-
trieb der Maschine geltenden Vorschriften Ihres Landes
beachten.
Die Bedienungsanweisung, in einer Plastikhülle geschützt
vor Schmutz und Feuchtigkeit, bei der Maschine aufbe-
wah ren. Sie muss von jeder Bedienungsperson vor Auf-
nah me der Arbeit gelesen und sorgfältig beachtet werden.
An der Maschine dürfen nur Personen arbeiten, die im
Ge brauch der Maschine unterwiesen und über die damit
verbundenen Gefahren unterrichtet sind. Das geforderte
Mindestalter ist einzuhalten.
Allgemeine Hinweise
•
Überprüfen Sie nach dem Auspacken alle Teile auf
even tu elle Transportschäden. Bei Beanstandungen
muss so fort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
•
Überprüfen Sie die Sendung auf Vollständigkeit.
•
Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
•
Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem -Fachhändler.
•
Geben Sie bei Bestellungen unsere Artikelnummern so-
wie Typ und Baujahr des Gerätes an.
hms 2600ci
Lieferumfang

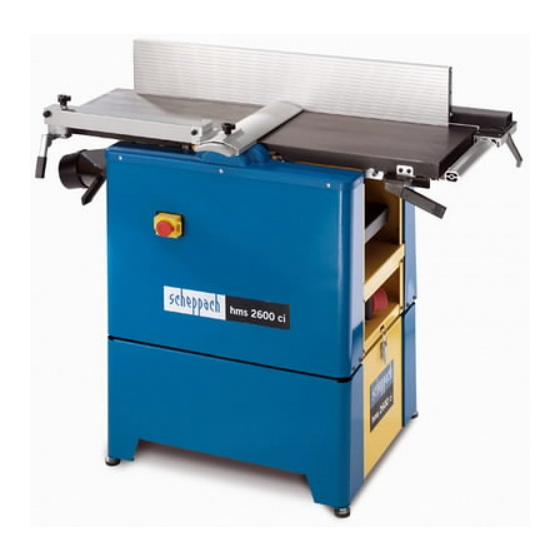

Hobelmaschine hms 2600ci
Kombinierte Absaughaube
Montagezubehör (Beipackbeutel)
Abrichtanschlag verstellbar
Technische Daten
Baumaße L x B x H mm
1160 x 690 x 720 (1060)
(in Klammern Maße mit
Untergestell)
Tischhöhe mm
Abrichttisch L x B mm
Dickentisch L x B mm
Gewicht kg
Hobelwelle
Hobelwellen ø mm
Messerflugkreis ø mm
Werkstoff Hobelwelle
Drehzahl max. 1/min
Anzahl der Hobelmesser
Abmessung der
Hobelmesser mm
Hobelmesser
nachschleifbar bis mm
Werkstoff der
Hobelmesser mm
Vorschub
Anzahl Vorschubwalzen
Oberfläche
Vorschubwalzen ø mm
Länge mm
Vorschubgeschwindig-
keit m/min.
abschaltbar
Antrieb
380–420/50
Motor V/Hz
2400
Aufnahmeleistung P1 W
1800
Abgabeleistung P2 W
2800
Drehzahl 1/min
S6/40 %
Betriebsart
Arbeitsdaten
Hobelbreite Abrichten
max. mm
Spandicke Abrichten
max. mm
Hobelbreite Dickten
max. mm
Spandicke Dickten
max. mm
Durchlaß Dickten min/
max. mm
Winkel
Anschlaglänge mm
Anschlaghöhe mm
Technische Änderungen vorbehalten!
Geräuschkennwerte
Die nach EN 23746 für den Schalleistungspegel bzw.
EN 31202 (Korrekturfaktor k3 nach Anhang A.2 von EN
31204 berechnet) für den Schalldruckpegel am Arbeits-
platz ermittelten Geräuschemissionswerte betragen unter
Zugrundelegung der in ISO 7904 Anhang A aufgeführten
Arbeitsbedingungen.
Schalleistungspegel in dB (Abrichten)
Leerlauf L
= 93,8 dB(A)
WA
Bearbeitung L
= 100,6 dB(A)
WA
Hobelwellenschutz
Bedienungsanweisung
540
je 500 x 310
590 x 250
135
59
61
C45
6500
2
3 x 18 x 260
15
HSS Nr. 3343
2
gummiert
35,5
307
5,0
nein
220–240/50
2340
1750
2800
S6/40 %
260
3
250
5
5/210
90–45°
900
150
deutsch 3
