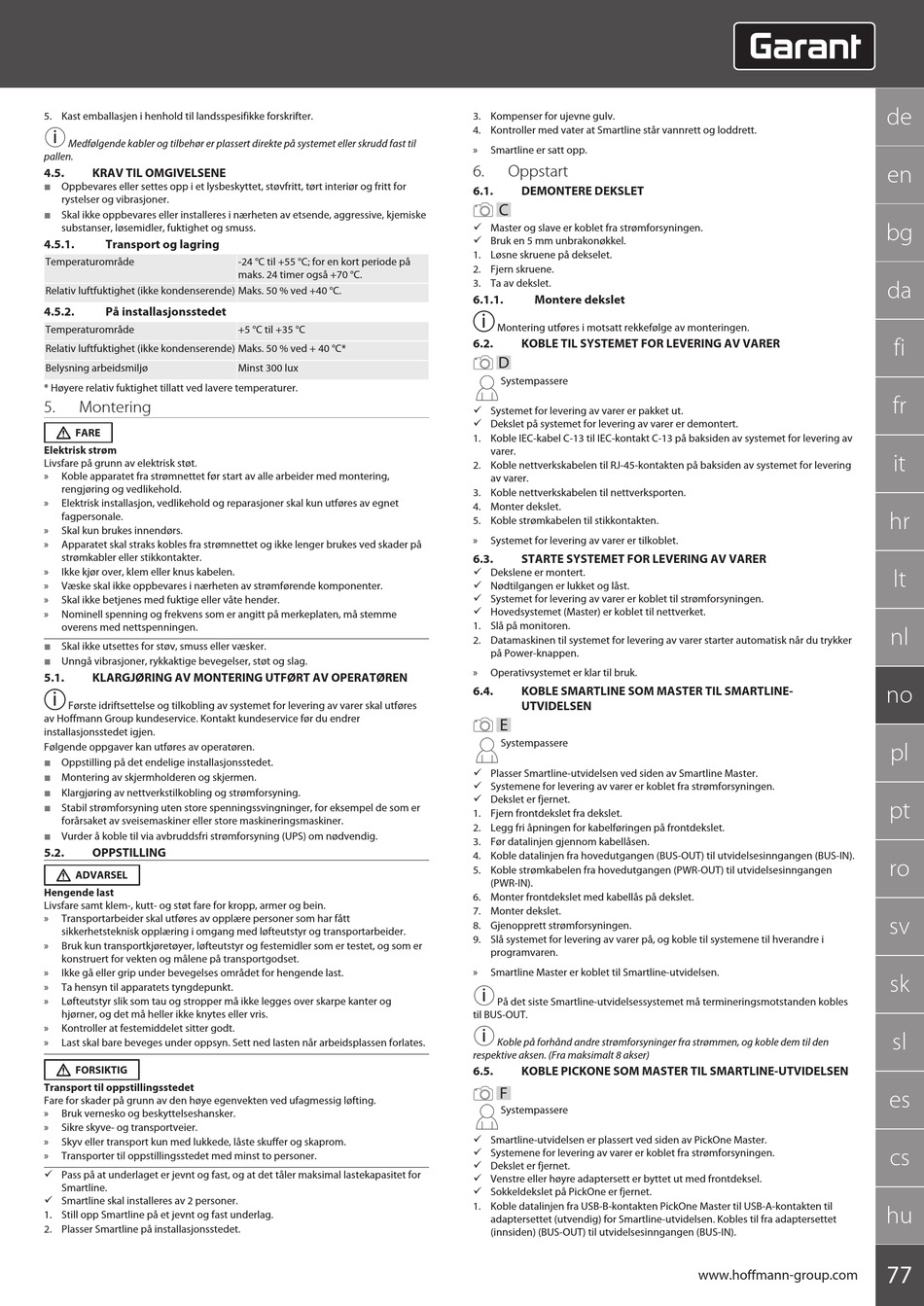

5. Kast emballasjen i henhold til landsspesifikke forskrifter.
i
Medfølgende kabler og tilbehør er plassert direkte på systemet eller skrudd fast til
pallen.
4.5. KRAV TIL OMGIVELSENE
 Oppbevares eller settes opp i et lysbeskyttet, støvfritt, tørt interiør og fritt for
rystelser og vibrasjoner.
 Skal ikke oppbevares eller installeres i nærheten av etsende, aggressive, kjemiske
substanser, løsemidler, fuktighet og smuss.
4.5.1. Transport og lagring
Temperaturområde
Relativ luftfuktighet (ikke kondenserende) Maks. 50 % ved +40 °C.
4.5.2. På installasjonsstedet
Temperaturområde
Relativ luftfuktighet (ikke kondenserende) Maks. 50 % ved + 40 °C*
Belysning arbeidsmiljø
* Høyere relativ fuktighet tillatt ved lavere temperaturer.
5. Montering
FARE
Elektrisk strøm
Livsfare på grunn av elektrisk støt.
» Koble apparatet fra strømnettet før start av alle arbeider med montering,
rengjøring og vedlikehold.
» Elektrisk installasjon, vedlikehold og reparasjoner skal kun utføres av egnet
fagpersonale.
» Skal kun brukes innendørs.
» Apparatet skal straks kobles fra strømnettet og ikke lenger brukes ved skader på
strømkabler eller stikkontakter.
» Ikke kjør over, klem eller knus kabelen.
» Væske skal ikke oppbevares i nærheten av strømførende komponenter.
» Skal ikke betjenes med fuktige eller våte hender.
» Nominell spenning og frekvens som er angitt på merkeplaten, må stemme
overens med nettspenningen.
 Skal ikke utsettes for støv, smuss eller væsker.
 Unngå vibrasjoner, rykkaktige bevegelser, støt og slag.
5.1. KLARGJØRING AV MONTERING UTFØRT AV OPERATØREN
i
Første idriftsettelse og tilkobling av systemet for levering av varer skal utføres
av Hoffmann Group kundeservice. Kontakt kundeservice før du endrer
installasjonsstedet igjen.
Følgende oppgaver kan utføres av operatøren.
 Oppstilling på det endelige installasjonsstedet.
 Montering av skjermholderen og skjermen.
 Klargjøring av nettverkstilkobling og strømforsyning.
 Stabil strømforsyning uten store spenningssvingninger, for eksempel de som er
forårsaket av sveisemaskiner eller store maskineringsmaskiner.
 Vurder å koble til via avbruddsfri strømforsyning (UPS) om nødvendig.
5.2. OPPSTILLING
ADVARSEL
Hengende last
Livsfare samt klem-, kutt- og støt fare for kropp, armer og bein.
» Transportarbeider skal utføres av opplære personer som har fått
sikkerhetsteknisk opplæring i omgang med løfteutstyr og transportarbeider.
» Bruk kun transportkjøretøyer, løfteutstyr og festemidler som er testet, og som er
konstruert for vekten og målene på transportgodset.
» Ikke gå eller grip under bevegelses området for hengende last.
» Ta hensyn til apparatets tyngdepunkt.
» Løfteutstyr slik som tau og stropper må ikke legges over skarpe kanter og
hjørner, og det må heller ikke knytes eller vris.
» Kontroller at festemiddelet sitter godt.
» Last skal bare beveges under oppsyn. Sett ned lasten når arbeidsplassen forlates.
FORSIKTIG
Transport til oppstillingsstedet
Fare for skader på grunn av den høye egenvekten ved ufagmessig løfting.
» Bruk vernesko og beskyttelseshansker.
» Sikre skyve- og transportveier.
» Skyv eller transport kun med lukkede, låste skuffer og skaprom.
» Transporter til oppstillingsstedet med minst to personer.
ü Pass på at underlaget er jevnt og fast, og at det tåler maksimal lastekapasitet for
Smartline.
ü Smartline skal installeres av 2 personer.
1. Still opp Smartline på et jevnt og fast underlag.
2. Plasser Smartline på installasjonsstedet.
-24 °C til +55 °C; for en kort periode på
maks. 24 timer også +70 °C.
+5 °C til +35 °C
Minst 300 lux
3. Kompenser for ujevne gulv.
4. Kontroller med vater at Smartline står vannrett og loddrett.
» Smartline er satt opp.
6. Oppstart
6.1. DEMONTERE DEKSLET
C
ü Master og slave er koblet fra strømforsyningen.
ü Bruk en 5 mm unbrakonøkkel.
1. Løsne skruene på dekselet.
2. Fjern skruene.
3. Ta av dekslet.
6.1.1. Montere dekslet
i
Montering utføres i motsatt rekkefølge av monteringen.
6.2. KOBLE TIL SYSTEMET FOR LEVERING AV VARER
D
Systempassere
ü Systemet for levering av varer er pakket ut.
ü Dekslet på systemet for levering av varer er demontert.
1. Koble IEC-kabel C-13 til IEC-kontakt C-13 på baksiden av systemet for levering av
varer.
2. Koble nettverkskabelen til RJ-45-kontakten på baksiden av systemet for levering
av varer.
3. Koble nettverkskabelen til nettverksporten.
4. Monter dekslet.
5. Koble strømkabelen til stikkontakten.
» Systemet for levering av varer er tilkoblet.
6.3. STARTE SYSTEMET FOR LEVERING AV VARER
ü Dekslene er montert.
ü Nødtilgangen er lukket og låst.
ü Systemet for levering av varer er koblet til strømforsyningen.
ü Hovedsystemet (Master) er koblet til nettverket.
1. Slå på monitoren.
2. Datamaskinen til systemet for levering av varer starter automatisk når du trykker
på Power-knappen.
» Operativsystemet er klar til bruk.
6.4. KOBLE SMARTLINE SOM MASTER TIL SMARTLINE-
UTVIDELSEN
E
Systempassere
ü Plasser Smartline-utvidelsen ved siden av Smartline Master.
ü Systemene for levering av varer er koblet fra strømforsyningen.
ü Dekslet er fjernet.
1. Fjern frontdekslet fra dekslet.
2. Legg fri åpningen for kabelføringen på frontdekslet.
3. Før datalinjen gjennom kabellåsen.
4. Koble datalinjen fra hovedutgangen (BUS-OUT) til utvidelsesinngangen (BUS-IN).
5. Koble strømkabelen fra hovedutgangen (PWR-OUT) til utvidelsesinngangen
(PWR-IN).
6. Monter frontdekslet med kabellås på dekslet.
7. Monter dekslet.
8. Gjenopprett strømforsyningen.
9. Slå systemet for levering av varer på, og koble til systemene til hverandre i
programvaren.
» Smartline Master er koblet til Smartline-utvidelsen.
i
På det siste Smartline-utvidelsessystemet må termineringsmotstanden kobles
til BUS-OUT.
i
Koble på forhånd andre strømforsyninger fra strømmen, og koble dem til den
respektive aksen. (Fra maksimalt 8 akser)
6.5. KOBLE PICKONE SOM MASTER TIL SMARTLINE-UTVIDELSEN
F
Systempassere
ü Smartline-utvidelsen er plassert ved siden av PickOne Master.
ü Systemene for levering av varer er koblet fra strømforsyningen.
ü Dekslet er fjernet.
ü Venstre eller høyre adaptersett er byttet ut med frontdeksel.
ü Sokkeldekslet på PickOne er fjernet.
1. Koble datalinjen fra USB-B-kontakten PickOne Master til USB-A-kontakten til
adaptersettet (utvendig) for Smartline-utvidelsen. Kobles til fra adaptersettet
(innsiden) (BUS-OUT) til utvidelsesinngangen (BUS-IN).
