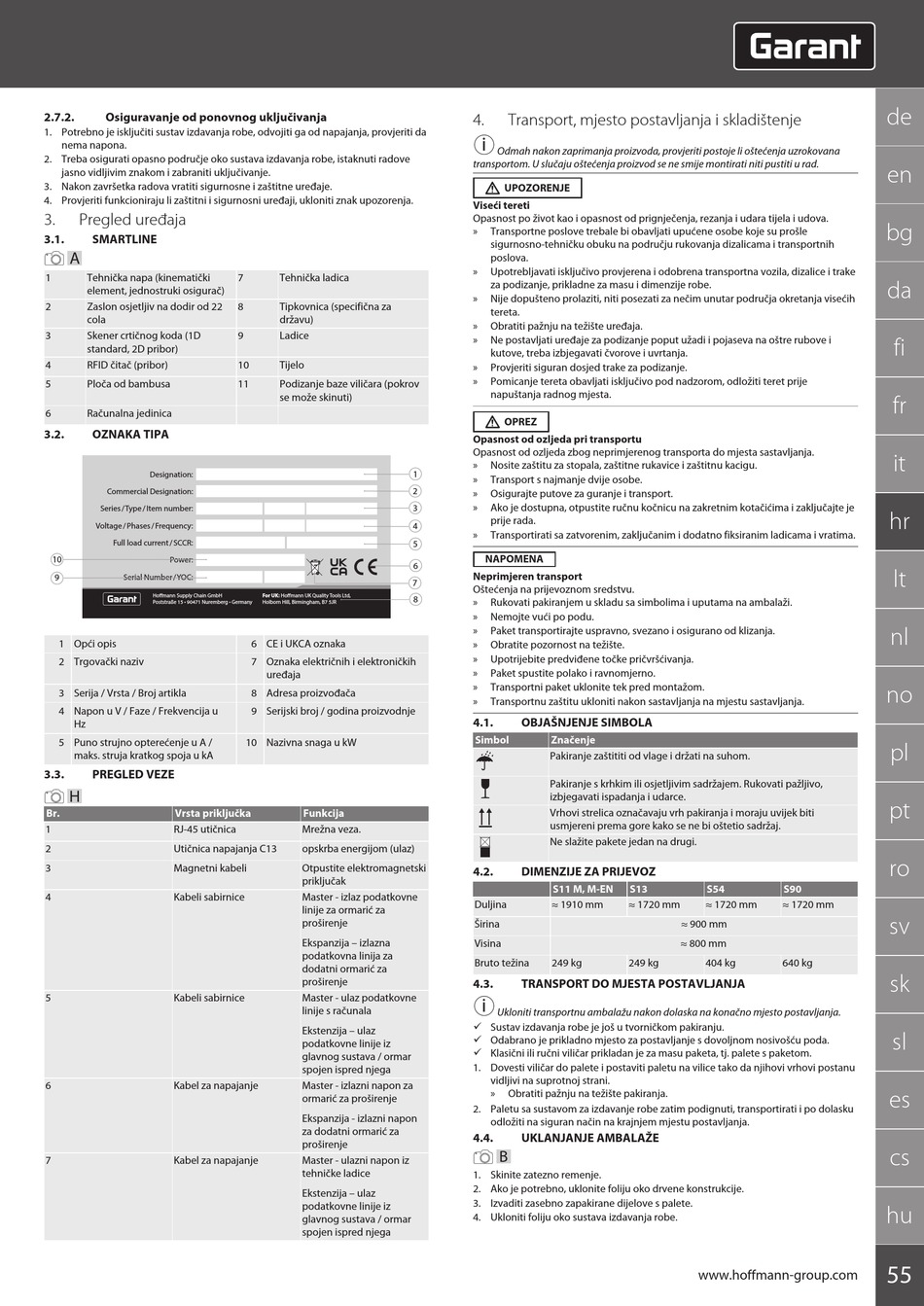

2.7.2.
Osiguravanje od ponovnog uključivanja
1. Potrebno je isključiti sustav izdavanja robe, odvojiti ga od napajanja, provjeriti da
nema napona.
2. Treba osigurati opasno područje oko sustava izdavanja robe, istaknuti radove
jasno vidljivim znakom i zabraniti uključivanje.
3. Nakon završetka radova vratiti sigurnosne i zaštitne uređaje.
4. Provjeriti funkcioniraju li zaštitni i sigurnosni uređaji, ukloniti znak upozorenja.
3.
Pregled uređaja
3.1.
SMARTLINE
A
1
Tehnička napa (kinematički
element, jednostruki osigurač)
2
Zaslon osjetljiv na dodir od 22
cola
3
Skener crtičnog koda (1D
standard, 2D pribor)
4
RFID čitač (pribor)
5
Ploča od bambusa
6
Računalna jedinica
3.2.
OZNAKA TIPA
Designation:
Commercial Designation:
Series / Type / Item number:
Voltage / Phases / Frequency:
Full load current / SCCR:
10
Power:
Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
1 Opći opis
2 Trgovački naziv
3 Serija / Vrsta / Broj artikla
4 Napon u V / Faze / Frekvencija u
Hz
5 Puno strujno opterećenje u A /
maks. struja kratkog spoja u kA
3.3.
PREGLED VEZE
H
Br.
Vrsta priključka
1
RJ-45 utičnica
2
Utičnica napajanja C13
3
Magnetni kabeli
4
Kabeli sabirnice
5
Kabeli sabirnice
6
Kabel za napajanje
7
Kabel za napajanje
7
Tehnička ladica
8
Tipkovnica (specifična za
državu)
9
Ladice
10
Tijelo
11
Podizanje baze viličara (pokrov
se može skinuti)
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE i UKCA oznaka
7 Oznaka električnih i elektroničkih
uređaja
8 Adresa proizvođača
9 Serijski broj / godina proizvodnje
10 Nazivna snaga u kW
Funkcija
Mrežna veza.
opskrba energijom (ulaz)
Otpustite elektromagnetski
priključak
Master - izlaz podatkovne
linije za ormarić za
proširenje
Ekspanzija – izlazna
podatkovna linija za
dodatni ormarić za
proširenje
Master - ulaz podatkovne
linije s računala
Ekstenzija – ulaz
podatkovne linije iz
glavnog sustava / ormar
spojen ispred njega
Master - izlazni napon za
ormarić za proširenje
Ekspanzija - izlazni napon
za dodatni ormarić za
proširenje
Master - ulazni napon iz
tehničke ladice
Ekstenzija – ulaz
podatkovne linije iz
glavnog sustava / ormar
spojen ispred njega
4.
Transport, mjesto postavljanja i skladištenje
i
Odmah nakon zaprimanja proizvoda, provjeriti postoje li oštećenja uzrokovana
transportom. U slučaju oštećenja proizvod se ne smije montirati niti pustiti u rad.
UPOZORENJE
Viseći tereti
Opasnost po život kao i opasnost od prignječenja, rezanja i udara tijela i udova.
»
Transportne poslove trebale bi obavljati upućene osobe koje su prošle
sigurnosno-tehničku obuku na području rukovanja dizalicama i transportnih
poslova.
»
Upotrebljavati isključivo provjerena i odobrena transportna vozila, dizalice i trake
za podizanje, prikladne za masu i dimenzije robe.
»
Nije dopušteno prolaziti, niti posezati za nečim unutar područja okretanja visećih
tereta.
»
Obratiti pažnju na težište uređaja.
»
Ne postavljati uređaje za podizanje poput užadi i pojaseva na oštre rubove i
kutove, treba izbjegavati čvorove i uvrtanja.
»
Provjeriti siguran dosjed trake za podizanje.
»
Pomicanje tereta obavljati isključivo pod nadzorom, odložiti teret prije
napuštanja radnog mjesta.
OPREZ
Opasnost od ozljeda pri transportu
Opasnost od ozljeda zbog neprimjerenog transporta do mjesta sastavljanja.
»
Nosite zaštitu za stopala, zaštitne rukavice i zaštitnu kacigu.
1
»
Transport s najmanje dvije osobe.
2
»
Osigurajte putove za guranje i transport.
»
Ako je dostupna, otpustite ručnu kočnicu na zakretnim kotačićima i zaključajte je
3
prije rada.
4
»
Transportirati sa zatvorenim, zaključanim i dodatno fiksiranim ladicama i vratima.
5
NAPOMENA
6
Neprimjeren transport
7
Oštećenja na prijevoznom sredstvu.
8
»
Rukovati pakiranjem u skladu sa simbolima i uputama na ambalaži.
»
Nemojte vući po podu.
»
Paket transportirajte uspravno, svezano i osigurano od klizanja.
»
Obratite pozornost na težište.
»
Upotrijebite predviđene točke pričvršćivanja.
»
Paket spustite polako i ravnomjerno.
»
Transportni paket uklonite tek pred montažom.
»
Transportnu zaštitu ukloniti nakon sastavljanja na mjestu sastavljanja.
4.1.
OBJAŠNJENJE SIMBOLA
Simbol
Značenje
Pakiranje zaštititi od vlage i držati na suhom.
Pakiranje s krhkim ili osjetljivim sadržajem. Rukovati pažljivo,
izbjegavati ispadanja i udarce.
Vrhovi strelica označavaju vrh pakiranja i moraju uvijek biti
usmjereni prema gore kako se ne bi oštetio sadržaj.
Ne slažite pakete jedan na drugi.
4.2.
DIMENZIJE ZA PRIJEVOZ
S11 M, M-EN
Duljina
≈ 1910 mm
Širina
Visina
Bruto težina
249 kg
4.3.
TRANSPORT DO MJESTA POSTAVLJANJA
i
Ukloniti transportnu ambalažu nakon dolaska na konačno mjesto postavljanja.
ü Sustav izdavanja robe je još u tvorničkom pakiranju.
ü Odabrano je prikladno mjesto za postavljanje s dovoljnom nosivošću poda.
ü Klasični ili ručni viličar prikladan je za masu paketa, tj. palete s paketom.
1. Dovesti viličar do palete i postaviti paletu na vilice tako da njihovi vrhovi postanu
vidljivi na suprotnoj strani.
»
Obratiti pažnju na težište pakiranja.
2. Paletu sa sustavom za izdavanje robe zatim podignuti, transportirati i po dolasku
odložiti na siguran način na krajnjem mjestu postavljanja.
4.4.
UKLANJANJE AMBALAŽE
B
1. Skinite zatezno remenje.
2. Ako je potrebno, uklonite foliju oko drvene konstrukcije.
3. Izvaditi zasebno zapakirane dijelove s palete.
4. Ukloniti foliju oko sustava izdavanja robe.
S13
S54
S90
≈ 1720 mm
≈ 1720 mm
≈ 1720 mm
≈ 900 mm
≈ 800 mm
249 kg
404 kg
640 kg
