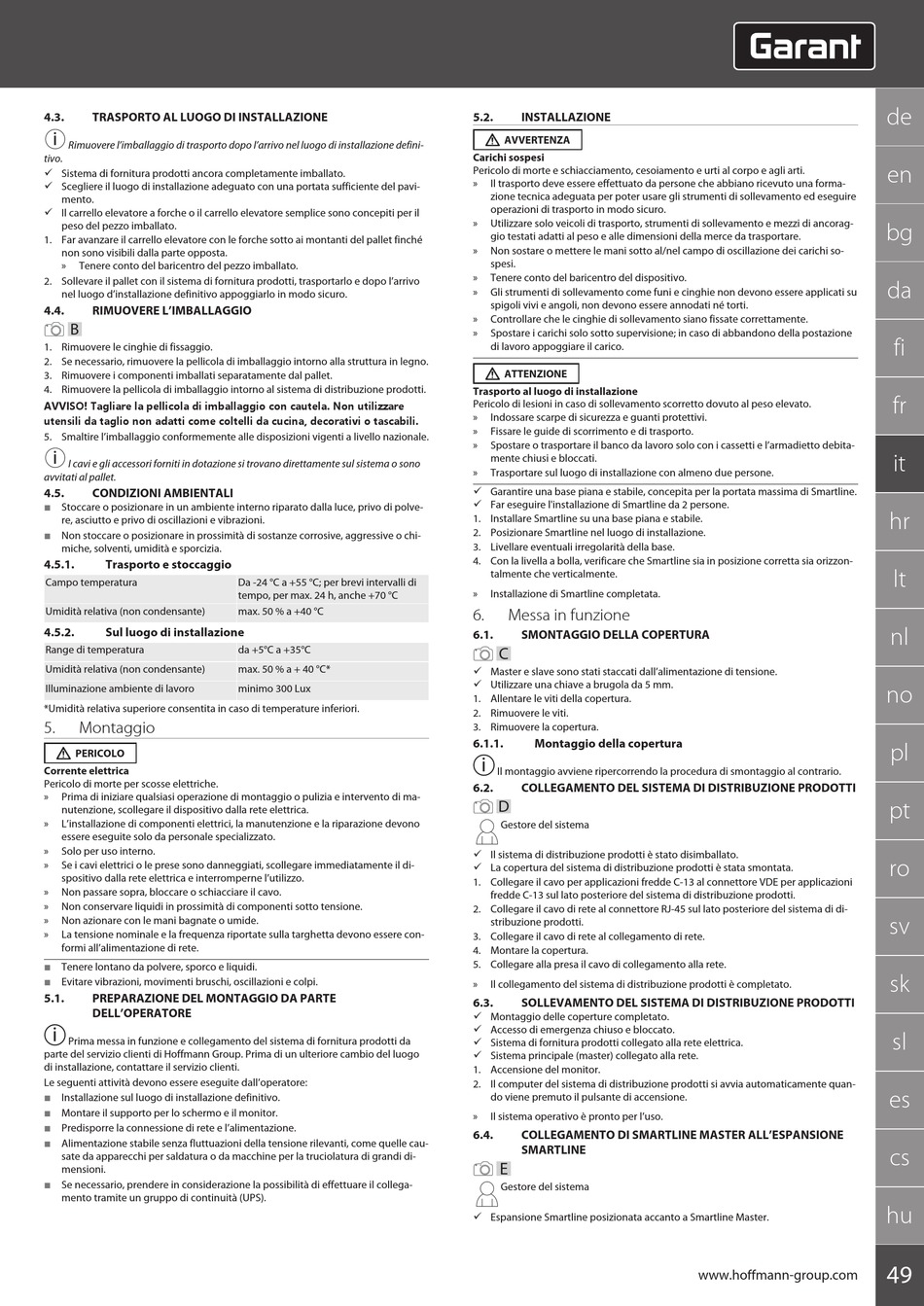

4.3.
TRASPORTO AL LUOGO DI INSTALLAZIONE
i
Rimuovere l'imballaggio di trasporto dopo l'arrivo nel luogo di installazione defini-
tivo.
ü Sistema di fornitura prodotti ancora completamente imballato.
ü Scegliere il luogo di installazione adeguato con una portata sufficiente del pavi-
mento.
ü Il carrello elevatore a forche o il carrello elevatore semplice sono concepiti per il
peso del pezzo imballato.
1. Far avanzare il carrello elevatore con le forche sotto ai montanti del pallet finché
non sono visibili dalla parte opposta.
»
Tenere conto del baricentro del pezzo imballato.
2. Sollevare il pallet con il sistema di fornitura prodotti, trasportarlo e dopo l'arrivo
nel luogo d'installazione definitivo appoggiarlo in modo sicuro.
4.4.
RIMUOVERE L'IMBALLAGGIO
B
1. Rimuovere le cinghie di fissaggio.
2. Se necessario, rimuovere la pellicola di imballaggio intorno alla struttura in legno.
3. Rimuovere i componenti imballati separatamente dal pallet.
4. Rimuovere la pellicola di imballaggio intorno al sistema di distribuzione prodotti.
AVVISO! Tagliare la pellicola di imballaggio con cautela. Non utilizzare
utensili da taglio non adatti come coltelli da cucina, decorativi o tascabili.
5. Smaltire l'imballaggio conformemente alle disposizioni vigenti a livello nazionale.
i
I cavi e gli accessori forniti in dotazione si trovano direttamente sul sistema o sono
avvitati al pallet.
4.5.
CONDIZIONI AMBIENTALI
Stoccare o posizionare in un ambiente interno riparato dalla luce, privo di polve-
re, asciutto e privo di oscillazioni e vibrazioni.
Non stoccare o posizionare in prossimità di sostanze corrosive, aggressive o chi-
miche, solventi, umidità e sporcizia.
4.5.1.
Trasporto e stoccaggio
Campo temperatura
Umidità relativa (non condensante)
4.5.2.
Sul luogo di installazione
Range di temperatura
Umidità relativa (non condensante)
Illuminazione ambiente di lavoro
*Umidità relativa superiore consentita in caso di temperature inferiori.
5.
Montaggio
PERICOLO
Corrente elettrica
Pericolo di morte per scosse elettriche.
»
Prima di iniziare qualsiasi operazione di montaggio o pulizia e intervento di ma-
nutenzione, scollegare il dispositivo dalla rete elettrica.
»
L'installazione di componenti elettrici, la manutenzione e la riparazione devono
essere eseguite solo da personale specializzato.
»
Solo per uso interno.
»
Se i cavi elettrici o le prese sono danneggiati, scollegare immediatamente il di-
spositivo dalla rete elettrica e interromperne l'utilizzo.
»
Non passare sopra, bloccare o schiacciare il cavo.
»
Non conservare liquidi in prossimità di componenti sotto tensione.
»
Non azionare con le mani bagnate o umide.
»
La tensione nominale e la frequenza riportate sulla targhetta devono essere con-
formi all'alimentazione di rete.
Tenere lontano da polvere, sporco e liquidi.
Evitare vibrazioni, movimenti bruschi, oscillazioni e colpi.
5.1.
PREPARAZIONE DEL MONTAGGIO DA PARTE
DELL'OPERATORE
i
Prima messa in funzione e collegamento del sistema di fornitura prodotti da
parte del servizio clienti di Hoffmann Group. Prima di un ulteriore cambio del luogo
di installazione, contattare il servizio clienti.
Le seguenti attività devono essere eseguite dall'operatore:
Installazione sul luogo di installazione definitivo.
Montare il supporto per lo schermo e il monitor.
Predisporre la connessione di rete e l'alimentazione.
Alimentazione stabile senza fluttuazioni della tensione rilevanti, come quelle cau-
sate da apparecchi per saldatura o da macchine per la truciolatura di grandi di-
mensioni.
Se necessario, prendere in considerazione la possibilità di effettuare il collega-
mento tramite un gruppo di continuità (UPS).
Da -24 °C a +55 °C; per brevi intervalli di
tempo, per max. 24 h, anche +70 °C
max. 50 % a +40 °C
da +5°C a +35°C
max. 50 % a + 40 °C*
minimo 300 Lux
5.2.
INSTALLAZIONE
AVVERTENZA
Carichi sospesi
Pericolo di morte e schiacciamento, cesoiamento e urti al corpo e agli arti.
»
Il trasporto deve essere effettuato da persone che abbiano ricevuto una forma-
zione tecnica adeguata per poter usare gli strumenti di sollevamento ed eseguire
operazioni di trasporto in modo sicuro.
»
Utilizzare solo veicoli di trasporto, strumenti di sollevamento e mezzi di ancorag-
gio testati adatti al peso e alle dimensioni della merce da trasportare.
»
Non sostare o mettere le mani sotto al/nel campo di oscillazione dei carichi so-
spesi.
»
Tenere conto del baricentro del dispositivo.
»
Gli strumenti di sollevamento come funi e cinghie non devono essere applicati su
spigoli vivi e angoli, non devono essere annodati né torti.
»
Controllare che le cinghie di sollevamento siano fissate correttamente.
»
Spostare i carichi solo sotto supervisione; in caso di abbandono della postazione
di lavoro appoggiare il carico.
ATTENZIONE
Trasporto al luogo di installazione
Pericolo di lesioni in caso di sollevamento scorretto dovuto al peso elevato.
»
Indossare scarpe di sicurezza e guanti protettivi.
»
Fissare le guide di scorrimento e di trasporto.
»
Spostare o trasportare il banco da lavoro solo con i cassetti e l'armadietto debita-
mente chiusi e bloccati.
»
Trasportare sul luogo di installazione con almeno due persone.
ü Garantire una base piana e stabile, concepita per la portata massima di Smartline.
ü Far eseguire l'installazione di Smartline da 2 persone.
1. Installare Smartline su una base piana e stabile.
2. Posizionare Smartline nel luogo di installazione.
3. Livellare eventuali irregolarità della base.
4. Con la livella a bolla, verificare che Smartline sia in posizione corretta sia orizzon-
talmente che verticalmente.
»
Installazione di Smartline completata.
6.
Messa in funzione
6.1.
SMONTAGGIO DELLA COPERTURA
C
ü Master e slave sono stati staccati dall'alimentazione di tensione.
ü Utilizzare una chiave a brugola da 5 mm.
1. Allentare le viti della copertura.
2. Rimuovere le viti.
3. Rimuovere la copertura.
6.1.1.
Montaggio della copertura
i
Il montaggio avviene ripercorrendo la procedura di smontaggio al contrario.
6.2.
COLLEGAMENTO DEL SISTEMA DI DISTRIBUZIONE PRODOTTI
D
Gestore del sistema
ü Il sistema di distribuzione prodotti è stato disimballato.
ü La copertura del sistema di distribuzione prodotti è stata smontata.
1. Collegare il cavo per applicazioni fredde C-13 al connettore VDE per applicazioni
fredde C-13 sul lato posteriore del sistema di distribuzione prodotti.
2. Collegare il cavo di rete al connettore RJ-45 sul lato posteriore del sistema di di-
stribuzione prodotti.
3. Collegare il cavo di rete al collegamento di rete.
4. Montare la copertura.
5. Collegare alla presa il cavo di collegamento alla rete.
»
Il collegamento del sistema di distribuzione prodotti è completato.
6.3.
SOLLEVAMENTO DEL SISTEMA DI DISTRIBUZIONE PRODOTTI
ü Montaggio delle coperture completato.
ü Accesso di emergenza chiuso e bloccato.
ü Sistema di fornitura prodotti collegato alla rete elettrica.
ü Sistema principale (master) collegato alla rete.
1. Accensione del monitor.
2. Il computer del sistema di distribuzione prodotti si avvia automaticamente quan-
do viene premuto il pulsante di accensione.
»
Il sistema operativo è pronto per l'uso.
6.4.
COLLEGAMENTO DI SMARTLINE MASTER ALL'ESPANSIONE
SMARTLINE
E
Gestore del sistema
ü Espansione Smartline posizionata accanto a Smartline Master.
