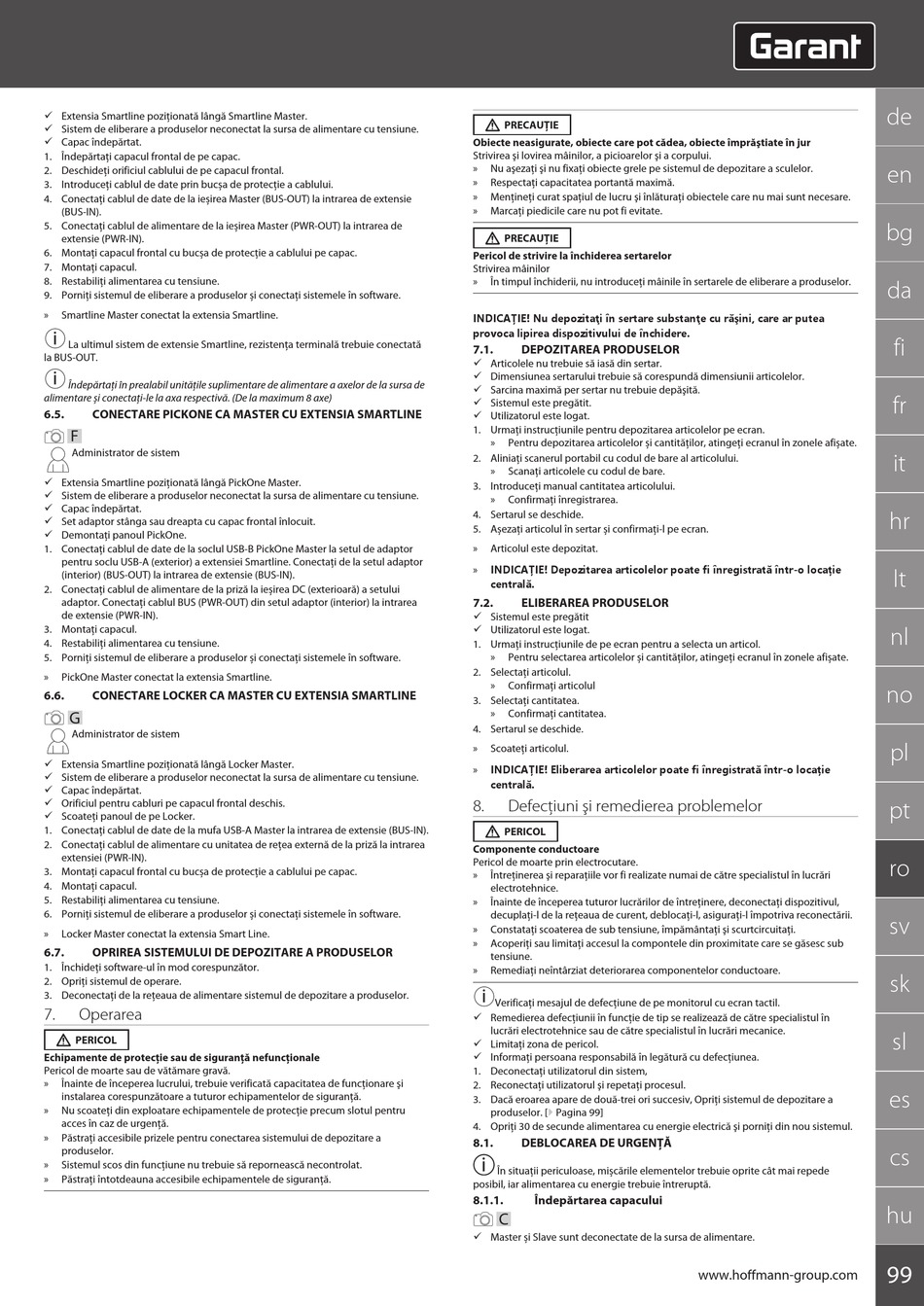

ü Extensia Smartline poziționată lângă Smartline Master.
ü Sistem de eliberare a produselor neconectat la sursa de alimentare cu tensiune.
ü Capac îndepărtat.
1. Îndepărtați capacul frontal de pe capac.
2. Deschideți orificiul cablului de pe capacul frontal.
3. Introduceți cablul de date prin bucșa de protecție a cablului.
4. Conectați cablul de date de la ieșirea Master (BUS-OUT) la intrarea de extensie
(BUS-IN).
5. Conectați cablul de alimentare de la ieșirea Master (PWR-OUT) la intrarea de
extensie (PWR-IN).
6. Montați capacul frontal cu bucșa de protecție a cablului pe capac.
7. Montaţi capacul.
8. Restabiliți alimentarea cu tensiune.
9. Porniți sistemul de eliberare a produselor și conectați sistemele în software.
» Smartline Master conectat la extensia Smartline.
i
La ultimul sistem de extensie Smartline, rezistența terminală trebuie conectată
la BUS-OUT.
i
Îndepărtați în prealabil unitățile suplimentare de alimentare a axelor de la sursa de
alimentare și conectați-le la axa respectivă. (De la maximum 8 axe)
6.5. CONECTARE PICKONE CA MASTER CU EXTENSIA SMARTLINE
F
Administrator de sistem
ü Extensia Smartline poziționată lângă PickOne Master.
ü Sistem de eliberare a produselor neconectat la sursa de alimentare cu tensiune.
ü Capac îndepărtat.
ü Set adaptor stânga sau dreapta cu capac frontal înlocuit.
ü Demontați panoul PickOne.
1. Conectați cablul de date de la soclul USB-B PickOne Master la setul de adaptor
pentru soclu USB-A (exterior) a extensiei Smartline. Conectați de la setul adaptor
(interior) (BUS-OUT) la intrarea de extensie (BUS-IN).
2. Conectați cablul de alimentare de la priză la ieșirea DC (exterioară) a setului
adaptor. Conectați cablul BUS (PWR-OUT) din setul adaptor (interior) la intrarea
de extensie (PWR-IN).
3. Montaţi capacul.
4. Restabiliți alimentarea cu tensiune.
5. Porniți sistemul de eliberare a produselor și conectați sistemele în software.
» PickOne Master conectat la extensia Smartline.
6.6. CONECTARE LOCKER CA MASTER CU EXTENSIA SMARTLINE
G
Administrator de sistem
ü Extensia Smartline poziționată lângă Locker Master.
ü Sistem de eliberare a produselor neconectat la sursa de alimentare cu tensiune.
ü Capac îndepărtat.
ü Orificiul pentru cabluri pe capacul frontal deschis.
ü Scoateți panoul de pe Locker.
1. Conectați cablul de date de la mufa USB-A Master la intrarea de extensie (BUS-IN).
2. Conectați cablul de alimentare cu unitatea de rețea externă de la priză la intrarea
extensiei (PWR-IN).
3. Montați capacul frontal cu bucșa de protecție a cablului pe capac.
4. Montaţi capacul.
5. Restabiliți alimentarea cu tensiune.
6. Porniți sistemul de eliberare a produselor și conectați sistemele în software.
» Locker Master conectat la extensia Smart Line.
6.7. OPRIREA SISTEMULUI DE DEPOZITARE A PRODUSELOR
1. Închideţi software-ul în mod corespunzător.
2. Opriţi sistemul de operare.
3. Deconectaţi de la reţeaua de alimentare sistemul de depozitare a produselor.
7. Operarea
PERICOL
Echipamente de protecţie sau de siguranţă nefuncţionale
Pericol de moarte sau de vătămare gravă.
» Înainte de începerea lucrului, trebuie verificată capacitatea de funcţionare şi
instalarea corespunzătoare a tuturor echipamentelor de siguranţă.
» Nu scoateţi din exploatare echipamentele de protecţie precum slotul pentru
acces în caz de urgenţă.
» Păstraţi accesibile prizele pentru conectarea sistemului de depozitare a
produselor.
» Sistemul scos din funcţiune nu trebuie să repornească necontrolat.
» Păstraţi întotdeauna accesibile echipamentele de siguranţă.
PRECAUȚIE
Obiecte neasigurate, obiecte care pot cădea, obiecte împrăştiate în jur
Strivirea şi lovirea mâinilor, a picioarelor şi a corpului.
» Nu aşezaţi şi nu fixaţi obiecte grele pe sistemul de depozitare a sculelor.
» Respectaţi capacitatea portantă maximă.
» Menţineţi curat spaţiul de lucru şi înlăturaţi obiectele care nu mai sunt necesare.
» Marcaţi piedicile care nu pot fi evitate.
PRECAUȚIE
Pericol de strivire la închiderea sertarelor
Strivirea mâinilor
» În timpul închiderii, nu introduceţi mâinile în sertarele de eliberare a produselor.
INDICAȚIE! Nu depozitaţi în sertare substanţe cu răşini, care ar putea
provoca lipirea dispozitivului de închidere.
7.1. DEPOZITAREA PRODUSELOR
ü Articolele nu trebuie să iasă din sertar.
ü Dimensiunea sertarului trebuie să corespundă dimensiunii articolelor.
ü Sarcina maximă per sertar nu trebuie depăşită.
ü Sistemul este pregătit.
ü Utilizatorul este logat.
1. Urmați instrucțiunile pentru depozitarea articolelor pe ecran.
» Pentru depozitarea articolelor și cantităților, atingeți ecranul în zonele afișate.
2. Aliniați scanerul portabil cu codul de bare al articolului.
» Scanați articolele cu codul de bare.
3. Introduceți manual cantitatea articolului.
» Confirmați înregistrarea.
4. Sertarul se deschide.
5. Așezați articolul în sertar și confirmați-l pe ecran.
» Articolul este depozitat.
» INDICAȚIE! Depozitarea articolelor poate fi înregistrată într-o locație
centrală.
7.2. ELIBERAREA PRODUSELOR
ü Sistemul este pregătit
ü Utilizatorul este logat.
1. Urmați instrucțiunile de pe ecran pentru a selecta un articol.
» Pentru selectarea articolelor și cantităților, atingeți ecranul în zonele afișate.
2. Selectați articolul.
» Confirmați articolul
3. Selectați cantitatea.
» Confirmați cantitatea.
4. Sertarul se deschide.
» Scoateți articolul.
» INDICAȚIE! Eliberarea articolelor poate fi înregistrată într-o locație
centrală.
8. Defecţiuni şi remedierea problemelor
PERICOL
Componente conductoare
Pericol de moarte prin electrocutare.
» Întreţinerea şi reparaţiile vor fi realizate numai de către specialistul în lucrări
electrotehnice.
» Înainte de începerea tuturor lucrărilor de întreţinere, deconectaţi dispozitivul,
decuplaţi-l de la reţeaua de curent, deblocaţi-l, asiguraţi-l împotriva reconectării.
» Constataţi scoaterea de sub tensiune, împământaţi şi scurtcircuitaţi.
» Acoperiţi sau limitaţi accesul la compontele din proximitate care se găsesc sub
tensiune.
» Remediaţi neîntârziat deteriorarea componentelor conductoare.
i
Verificaţi mesajul de defecţiune de pe monitorul cu ecran tactil.
ü Remedierea defecţiunii în funcţie de tip se realizează de către specialistul în
lucrări electrotehnice sau de către specialistul în lucrări mecanice.
ü Limitaţi zona de pericol.
ü Informaţi persoana responsabilă în legătură cu defecţiunea.
1. Deconectaţi utilizatorul din sistem,
2. Reconectaţi utilizatorul şi repetaţi procesul.
3. Dacă eroarea apare de două-trei ori succesiv, Opriţi sistemul de depozitare a
produselor. [} Pagina 99]
4. Opriţi 30 de secunde alimentarea cu energie electrică şi porniţi din nou sistemul.
8.1. DEBLOCAREA DE URGENȚĂ
i
În situații periculoase, mișcările elementelor trebuie oprite cât mai repede
posibil, iar alimentarea cu energie trebuie întreruptă.
8.1.1. Îndepărtarea capacului
C
ü Master și Slave sunt deconectate de la sursa de alimentare.
