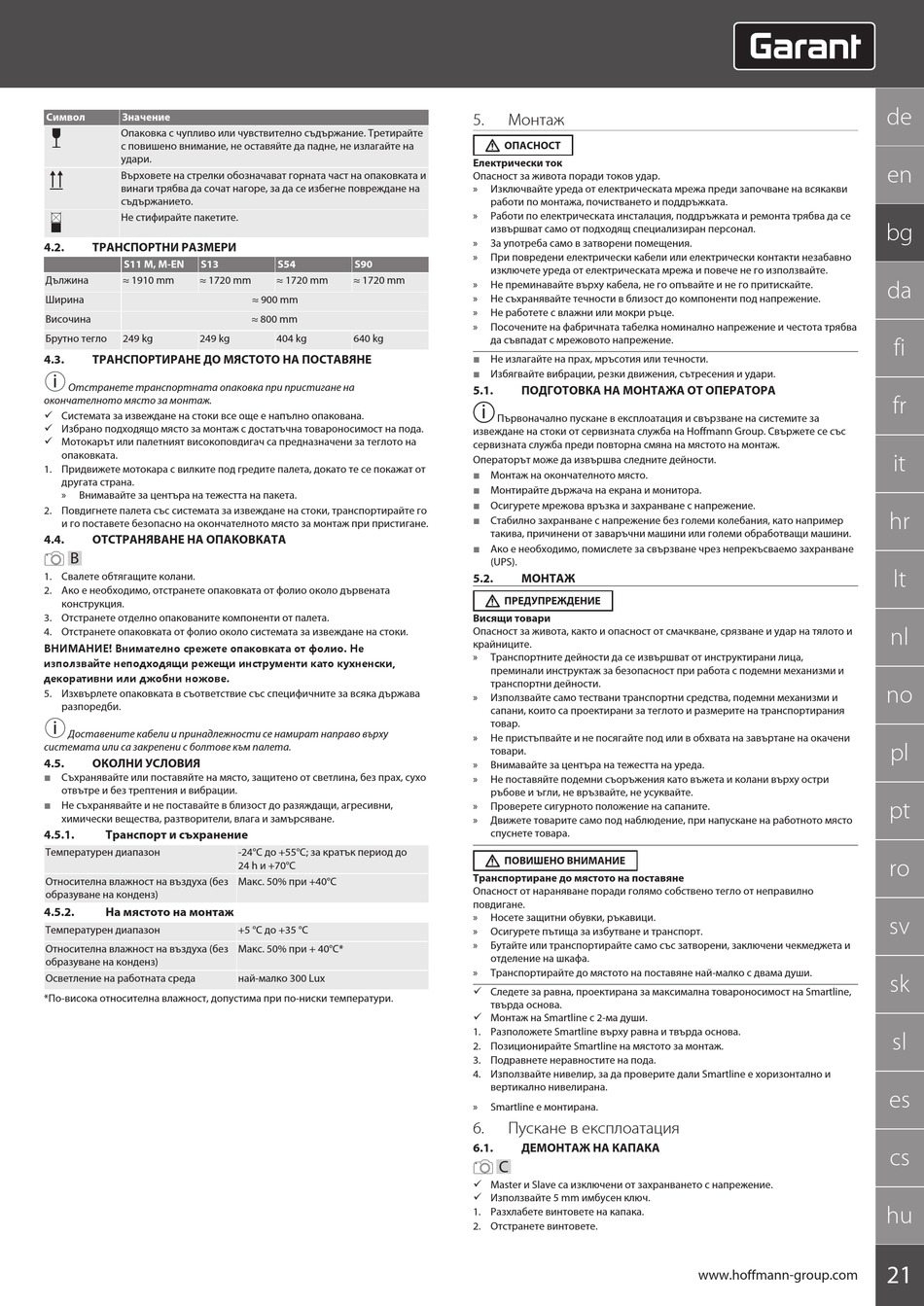

Символ
Значение
Опаковка с чупливо или чувствително съдържание. Третирайте
с повишено внимание, не оставяйте да падне, не излагайте на
удари.
Върховете на стрелки обозначават горната част на опаковката и
винаги трябва да сочат нагоре, за да се избегне повреждане на
съдържанието.
Не стифирайте пакетите.
4.2.
ТРАНСПОРТНИ РАЗМЕРИ
S11 M, M-EN
S13
Дължина
≈ 1910 mm
≈ 1720 mm
Ширина
Височина
Брутно тегло
249 kg
249 kg
4.3.
ТРАНСПОРТИРАНЕ ДО МЯСТОТО НА ПОСТАВЯНЕ
i
Отстранете транспортната опаковка при пристигане на
окончателното място за монтаж.
ü Системата за извеждане на стоки все още е напълно опакована.
ü Избрано подходящо място за монтаж с достатъчна товароносимост на пода.
ü Мотокарът или палетният високоповдигач са предназначени за теглото на
опаковката.
1. Придвижете мотокара с вилките под гредите палета, докато те се покажат от
другата страна.
»
Внимавайте за центъра на тежестта на пакета.
2. Повдигнете палета със системата за извеждане на стоки, транспортирайте го
и го поставете безопасно на окончателното място за монтаж при пристигане.
4.4.
ОТСТРАНЯВАНЕ НА ОПАКОВКАТА
B
1. Свалете обтягащите колани.
2. Ако е необходимо, отстранете опаковката от фолио около дървената
конструкция.
3. Отстранете отделно опакованите компоненти от палета.
4. Отстранете опаковката от фолио около системата за извеждане на стоки.
ВНИМАНИЕ! Внимателно срежете опаковката от фолио. Не
използвайте неподходящи режещи инструменти като кухненски,
декоративни или джобни ножове.
5. Изхвърлете опаковката в съответствие със специфичните за всяка държава
разпоредби.
i
Доставените кабели и принадлежности се намират направо върху
системата или са закрепени с болтове към палета.
4.5.
ОКОЛНИ УСЛОВИЯ
Съхранявайте или поставяйте на място, защитено от светлина, без прах, сухо
отвътре и без трептения и вибрации.
Не съхранявайте и не поставайте в близост до разяждащи, агресивни,
химически вещества, разтворители, влага и замърсяване.
4.5.1.
Транспорт и съхранение
Температурен диапазон
Относителна влажност на въздуха (без
образуване на конденз)
4.5.2.
На мястото на монтаж
Температурен диапазон
Относителна влажност на въздуха (без
образуване на конденз)
Осветление на работната среда
*По-висока относителна влажност, допустима при по-ниски температури.
S54
S90
≈ 1720 mm
≈ 1720 mm
≈ 900 mm
≈ 800 mm
404 kg
640 kg
-24°C до +55°C; за кратък период до
24 h и +70°C
Макс. 50% при +40°C
+5 °C до +35 °C
Макс. 50% при + 40°C*
най-малко 300 Lux
5.
Монтаж
ОПАСНОСТ
Електрически ток
Опасност за живота поради токов удар.
»
Изключвайте уреда от електрическата мрежа преди започване на всякакви
работи по монтажа, почистването и поддръжката.
»
Работи по електрическата инсталация, поддръжката и ремонта трябва да се
извършват само от подходящ специализиран персонал.
»
За употреба само в затворени помещения.
»
При повредени електрически кабели или електрически контакти незабавно
изключете уреда от електрическата мрежа и повече не го използвайте.
»
Не преминавайте върху кабела, не го опъвайте и не го притискайте.
»
Не съхранявайте течности в близост до компоненти под напрежение.
»
Не работете с влажни или мокри ръце.
»
Посочените на фабричната табелка номинално напрежение и честота трябва
да съвпадат с мрежовото напрежение.
Не излагайте на прах, мръсотия или течности.
Избягвайте вибрации, резки движения, сътресения и удари.
5.1.
ПОДГОТОВКА НА МОНТАЖА ОТ ОПЕРАТОРА
i
Първоначално пускане в експлоатация и свързване на системите за
извеждане на стоки от сервизната служба на Hoffmann Group. Свържете се със
сервизната служба преди повторна смяна на мястото на монтаж.
Операторът може да извършва следните дейности.
Монтаж на окончателното място.
Монтирайте държача на екрана и монитора.
Осигурете мрежова връзка и захранване с напрежение.
Стабилно захранване с напрежение без големи колебания, като например
такива, причинени от заваръчни машини или големи обработващи машини.
Ако е необходимо, помислете за свързване чрез непрекъсваемо захранване
(UPS).
5.2.
МОНТАЖ
ПРЕДУПРЕЖДЕНИЕ
Висящи товари
Опасност за живота, както и опасност от смачкване, срязване и удар на тялото и
крайниците.
»
Транспортните дейности да се извършват от инструктирани лица,
преминали инструктаж за безопасност при работа с подемни механизми и
транспортни дейности.
»
Използвайте само тествани транспортни средства, подемни механизми и
сапани, които са проектирани за теглото и размерите на транспортирания
товар.
»
Не пристъпвайте и не посягайте под или в обхвата на завъртане на окачени
товари.
»
Внимавайте за центъра на тежестта на уреда.
»
Не поставяйте подемни съоръжения като въжета и колани върху остри
ръбове и ъгли, не връзвайте, не усуквайте.
»
Проверете сигурното положение на сапаните.
»
Движете товарите само под наблюдение, при напускане на работното място
спуснете товара.
ПОВИШЕНО ВНИМАНИЕ
Транспортиране до мястото на поставяне
Опасност от нараняване поради голямо собствено тегло от неправилно
повдигане.
»
Носете защитни обувки, ръкавици.
»
Осигурете пътища за избутване и транспорт.
»
Бутайте или транспортирайте само със затворени, заключени чекмеджета и
отделение на шкафа.
»
Транспортирайте до мястото на поставяне най-малко с двама души.
ü Следете за равна, проектирана за максимална товароносимост на Smartline,
твърда основа.
ü Монтаж на Smartline с 2-ма души.
1. Разположете Smartline върху равна и твърда основа.
2. Позиционирайте Smartline на мястото за монтаж.
3. Подравнете неравностите на пода.
4. Използвайте нивелир, за да проверите дали Smartline е хоризонтално и
вертикално нивелирана.
»
Smartline е монтирана.
6.
Пускане в експлоатация
6.1.
ДЕМОНТАЖ НА КАПАКА
C
ü Master и Slave са изключени от захранването с напрежение.
ü Използвайте 5 mm имбусен ключ.
1. Разхлабете винтовете на капака.
2. Отстранете винтовете.
