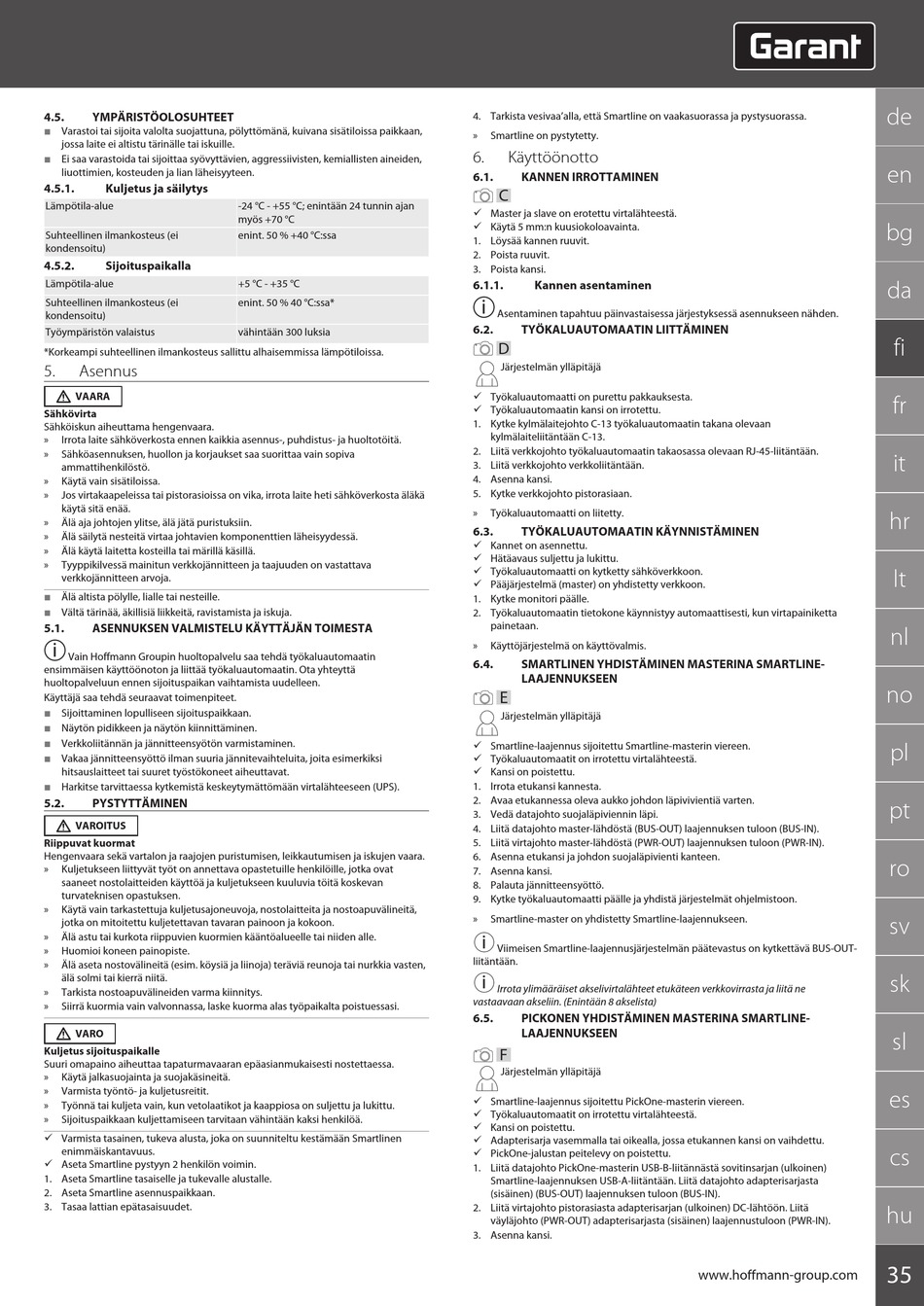

4.5.
YMPÄRISTÖOLOSUHTEET
Varastoi tai sijoita valolta suojattuna, pölyttömänä, kuivana sisätiloissa paikkaan,
jossa laite ei altistu tärinälle tai iskuille.
Ei saa varastoida tai sijoittaa syövyttävien, aggressiivisten, kemiallisten aineiden,
liuottimien, kosteuden ja lian läheisyyteen.
4.5.1.
Kuljetus ja säilytys
Lämpötila-alue
Suhteellinen ilmankosteus (ei
kondensoitu)
4.5.2.
Sijoituspaikalla
Lämpötila-alue
Suhteellinen ilmankosteus (ei
kondensoitu)
Työympäristön valaistus
*Korkeampi suhteellinen ilmankosteus sallittu alhaisemmissa lämpötiloissa.
5.
Asennus
VAARA
Sähkövirta
Sähköiskun aiheuttama hengenvaara.
»
Irrota laite sähköverkosta ennen kaikkia asennus-, puhdistus- ja huoltotöitä.
»
Sähköasennuksen, huollon ja korjaukset saa suorittaa vain sopiva
ammattihenkilöstö.
»
Käytä vain sisätiloissa.
»
Jos virtakaapeleissa tai pistorasioissa on vika, irrota laite heti sähköverkosta äläkä
käytä sitä enää.
»
Älä aja johtojen ylitse, älä jätä puristuksiin.
»
Älä säilytä nesteitä virtaa johtavien komponenttien läheisyydessä.
»
Älä käytä laitetta kosteilla tai märillä käsillä.
»
Tyyppikilvessä mainitun verkkojännitteen ja taajuuden on vastattava
verkkojännitteen arvoja.
Älä altista pölylle, lialle tai nesteille.
Vältä tärinää, äkillisiä liikkeitä, ravistamista ja iskuja.
5.1.
ASENNUKSEN VALMISTELU KÄYTTÄJÄN TOIMESTA
i
Vain Hoffmann Groupin huoltopalvelu saa tehdä työkaluautomaatin
ensimmäisen käyttöönoton ja liittää työkaluautomaatin. Ota yhteyttä
huoltopalveluun ennen sijoituspaikan vaihtamista uudelleen.
Käyttäjä saa tehdä seuraavat toimenpiteet.
Sijoittaminen lopulliseen sijoituspaikkaan.
Näytön pidikkeen ja näytön kiinnittäminen.
Verkkoliitännän ja jännitteensyötön varmistaminen.
Vakaa jännitteensyöttö ilman suuria jännitevaihteluita, joita esimerkiksi
hitsauslaitteet tai suuret työstökoneet aiheuttavat.
Harkitse tarvittaessa kytkemistä keskeytymättömään virtalähteeseen (UPS).
5.2.
PYSTYTTÄMINEN
VAROITUS
Riippuvat kuormat
Hengenvaara sekä vartalon ja raajojen puristumisen, leikkautumisen ja iskujen vaara.
»
Kuljetukseen liittyvät työt on annettava opastetuille henkilöille, jotka ovat
saaneet nostolaitteiden käyttöä ja kuljetukseen kuuluvia töitä koskevan
turvateknisen opastuksen.
»
Käytä vain tarkastettuja kuljetusajoneuvoja, nostolaitteita ja nostoapuvälineitä,
jotka on mitoitettu kuljetettavan tavaran painoon ja kokoon.
»
Älä astu tai kurkota riippuvien kuormien kääntöalueelle tai niiden alle.
»
Huomioi koneen painopiste.
»
Älä aseta nostovälineitä (esim. köysiä ja liinoja) teräviä reunoja tai nurkkia vasten,
älä solmi tai kierrä niitä.
»
Tarkista nostoapuvälineiden varma kiinnitys.
»
Siirrä kuormia vain valvonnassa, laske kuorma alas työpaikalta poistuessasi.
VARO
Kuljetus sijoituspaikalle
Suuri omapaino aiheuttaa tapaturmavaaran epäasianmukaisesti nostettaessa.
»
Käytä jalkasuojainta ja suojakäsineitä.
»
Varmista työntö- ja kuljetusreitit.
»
Työnnä tai kuljeta vain, kun vetolaatikot ja kaappiosa on suljettu ja lukittu.
»
Sijoituspaikkaan kuljettamiseen tarvitaan vähintään kaksi henkilöä.
ü Varmista tasainen, tukeva alusta, joka on suunniteltu kestämään Smartlinen
enimmäiskantavuus.
ü Aseta Smartline pystyyn 2 henkilön voimin.
1. Aseta Smartline tasaiselle ja tukevalle alustalle.
2. Aseta Smartline asennuspaikkaan.
3. Tasaa lattian epätasaisuudet.
-24 °C - +55 °C; enintään 24 tunnin ajan
myös +70 °C
enint. 50 % +40 °C:ssa
+5 °C - +35 °C
enint. 50 % 40 °C:ssa*
vähintään 300 luksia
4. Tarkista vesivaa'alla, että Smartline on vaakasuorassa ja pystysuorassa.
»
Smartline on pystytetty.
6.
Käyttöönotto
6.1.
KANNEN IRROTTAMINEN
C
ü Master ja slave on erotettu virtalähteestä.
ü Käytä 5 mm:n kuusiokoloavainta.
1. Löysää kannen ruuvit.
2. Poista ruuvit.
3. Poista kansi.
6.1.1.
Kannen asentaminen
i
Asentaminen tapahtuu päinvastaisessa järjestyksessä asennukseen nähden.
6.2.
TYÖKALUAUTOMAATIN LIITTÄMINEN
D
Järjestelmän ylläpitäjä
ü Työkaluautomaatti on purettu pakkauksesta.
ü Työkaluautomaatin kansi on irrotettu.
1. Kytke kylmälaitejohto C-13 työkaluautomaatin takana olevaan
kylmälaiteliitäntään C-13.
2. Liitä verkkojohto työkaluautomaatin takaosassa olevaan RJ-45-liitäntään.
3. Liitä verkkojohto verkkoliitäntään.
4. Asenna kansi.
5. Kytke verkkojohto pistorasiaan.
»
Työkaluautomaatti on liitetty.
6.3.
TYÖKALUAUTOMAATIN KÄYNNISTÄMINEN
ü Kannet on asennettu.
ü Hätäavaus suljettu ja lukittu.
ü Työkaluautomaatti on kytketty sähköverkkoon.
ü Pääjärjestelmä (master) on yhdistetty verkkoon.
1. Kytke monitori päälle.
2. Työkaluautomaatin tietokone käynnistyy automaattisesti, kun virtapainiketta
painetaan.
»
Käyttöjärjestelmä on käyttövalmis.
6.4.
SMARTLINEN YHDISTÄMINEN MASTERINA SMARTLINE-
LAAJENNUKSEEN
E
Järjestelmän ylläpitäjä
ü Smartline-laajennus sijoitettu Smartline-masterin viereen.
ü Työkaluautomaatit on irrotettu virtalähteestä.
ü Kansi on poistettu.
1. Irrota etukansi kannesta.
2. Avaa etukannessa oleva aukko johdon läpivivientiä varten.
3. Vedä datajohto suojaläpiviennin läpi.
4. Liitä datajohto master-lähdöstä (BUS-OUT) laajennuksen tuloon (BUS-IN).
5. Liitä virtajohto master-lähdöstä (PWR-OUT) laajennuksen tuloon (PWR-IN).
6. Asenna etukansi ja johdon suojaläpivienti kanteen.
7. Asenna kansi.
8. Palauta jännitteensyöttö.
9. Kytke työkaluautomaatti päälle ja yhdistä järjestelmät ohjelmistoon.
»
Smartline-master on yhdistetty Smartline-laajennukseen.
i
Viimeisen Smartline-laajennusjärjestelmän päätevastus on kytkettävä BUS-OUT-
liitäntään.
i
Irrota ylimääräiset akselivirtalähteet etukäteen verkkovirrasta ja liitä ne
vastaavaan akseliin. (Enintään 8 akselista)
6.5.
PICKONEN YHDISTÄMINEN MASTERINA SMARTLINE-
LAAJENNUKSEEN
F
Järjestelmän ylläpitäjä
ü Smartline-laajennus sijoitettu PickOne-masterin viereen.
ü Työkaluautomaatit on irrotettu virtalähteestä.
ü Kansi on poistettu.
ü Adapterisarja vasemmalla tai oikealla, jossa etukannen kansi on vaihdettu.
ü PickOne-jalustan peitelevy on poistettu.
1. Liitä datajohto PickOne-masterin USB-B-liitännästä sovitinsarjan (ulkoinen)
Smartline-laajennuksen USB-A-liitäntään. Liitä datajohto adapterisarjasta
(sisäinen) (BUS-OUT) laajennuksen tuloon (BUS-IN).
2. Liitä virtajohto pistorasiasta adapterisarjan (ulkoinen) DC-lähtöön. Liitä
väyläjohto (PWR-OUT) adapterisarjasta (sisäinen) laajennustuloon (PWR-IN).
3. Asenna kansi.
