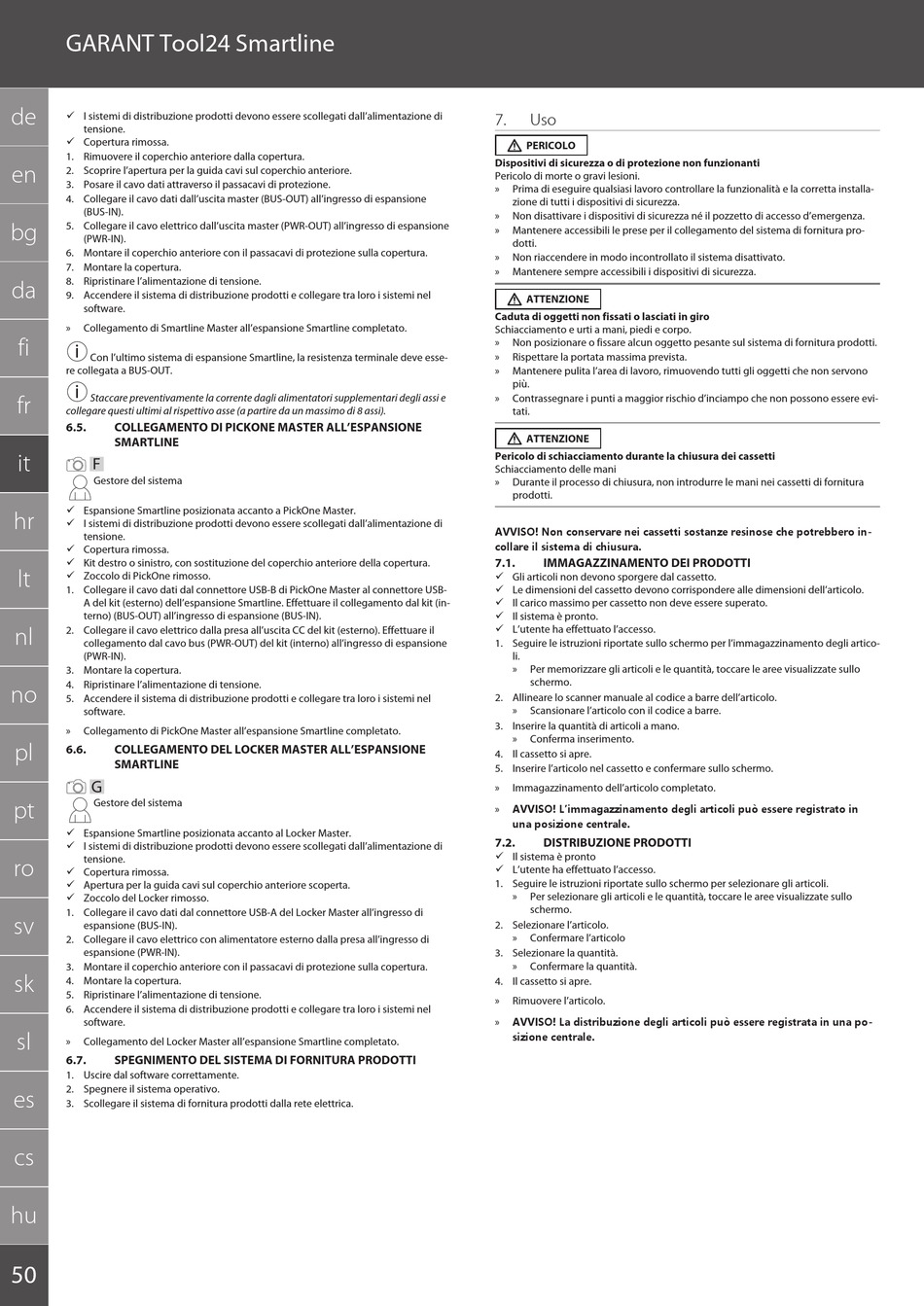

GARANT Tool24 Smartline
de
ü I sistemi di distribuzione prodotti devono essere scollegati dall'alimentazione di
tensione.
ü Copertura rimossa.
1. Rimuovere il coperchio anteriore dalla copertura.
en
2. Scoprire l'apertura per la guida cavi sul coperchio anteriore.
3. Posare il cavo dati attraverso il passacavi di protezione.
4. Collegare il cavo dati dall'uscita master (BUS-OUT) all'ingresso di espansione
(BUS-IN).
5. Collegare il cavo elettrico dall'uscita master (PWR-OUT) all'ingresso di espansione
bg
(PWR-IN).
6. Montare il coperchio anteriore con il passacavi di protezione sulla copertura.
7. Montare la copertura.
8. Ripristinare l'alimentazione di tensione.
da
9. Accendere il sistema di distribuzione prodotti e collegare tra loro i sistemi nel
software.
» Collegamento di Smartline Master all'espansione Smartline completato.
fi
i
Con l'ultimo sistema di espansione Smartline, la resistenza terminale deve esse-
re collegata a BUS-OUT.
i
Staccare preventivamente la corrente dagli alimentatori supplementari degli assi e
fr
collegare questi ultimi al rispettivo asse (a partire da un massimo di 8 assi).
6.5. COLLEGAMENTO DI PICKONE MASTER ALL'ESPANSIONE
SMARTLINE
it
F
Gestore del sistema
ü Espansione Smartline posizionata accanto a PickOne Master.
hr
ü I sistemi di distribuzione prodotti devono essere scollegati dall'alimentazione di
tensione.
ü Copertura rimossa.
ü Kit destro o sinistro, con sostituzione del coperchio anteriore della copertura.
lt
ü Zoccolo di PickOne rimosso.
1. Collegare il cavo dati dal connettore USB-B di PickOne Master al connettore USB-
A del kit (esterno) dell'espansione Smartline. Effettuare il collegamento dal kit (in-
terno) (BUS-OUT) all'ingresso di espansione (BUS-IN).
2. Collegare il cavo elettrico dalla presa all'uscita CC del kit (esterno). Effettuare il
nl
collegamento dal cavo bus (PWR-OUT) del kit (interno) all'ingresso di espansione
(PWR-IN).
3. Montare la copertura.
4. Ripristinare l'alimentazione di tensione.
no
5. Accendere il sistema di distribuzione prodotti e collegare tra loro i sistemi nel
software.
» Collegamento di PickOne Master all'espansione Smartline completato.
pl
6.6. COLLEGAMENTO DEL LOCKER MASTER ALL'ESPANSIONE
SMARTLINE
G
Gestore del sistema
pt
ü Espansione Smartline posizionata accanto al Locker Master.
ü I sistemi di distribuzione prodotti devono essere scollegati dall'alimentazione di
tensione.
ro
ü Copertura rimossa.
ü Apertura per la guida cavi sul coperchio anteriore scoperta.
ü Zoccolo del Locker rimosso.
1. Collegare il cavo dati dal connettore USB-A del Locker Master all'ingresso di
sv
espansione (BUS-IN).
2. Collegare il cavo elettrico con alimentatore esterno dalla presa all'ingresso di
espansione (PWR-IN).
3. Montare il coperchio anteriore con il passacavi di protezione sulla copertura.
sk
4. Montare la copertura.
5. Ripristinare l'alimentazione di tensione.
6. Accendere il sistema di distribuzione prodotti e collegare tra loro i sistemi nel
software.
sl
» Collegamento del Locker Master all'espansione Smartline completato.
6.7. SPEGNIMENTO DEL SISTEMA DI FORNITURA PRODOTTI
1. Uscire dal software correttamente.
2. Spegnere il sistema operativo.
es
3. Scollegare il sistema di fornitura prodotti dalla rete elettrica.
cs
hu
50
7. Uso
PERICOLO
Dispositivi di sicurezza o di protezione non funzionanti
Pericolo di morte o gravi lesioni.
» Prima di eseguire qualsiasi lavoro controllare la funzionalità e la corretta installa-
zione di tutti i dispositivi di sicurezza.
» Non disattivare i dispositivi di sicurezza né il pozzetto di accesso d'emergenza.
» Mantenere accessibili le prese per il collegamento del sistema di fornitura pro-
dotti.
» Non riaccendere in modo incontrollato il sistema disattivato.
» Mantenere sempre accessibili i dispositivi di sicurezza.
ATTENZIONE
Caduta di oggetti non fissati o lasciati in giro
Schiacciamento e urti a mani, piedi e corpo.
» Non posizionare o fissare alcun oggetto pesante sul sistema di fornitura prodotti.
» Rispettare la portata massima prevista.
» Mantenere pulita l'area di lavoro, rimuovendo tutti gli oggetti che non servono
più.
» Contrassegnare i punti a maggior rischio d'inciampo che non possono essere evi-
tati.
ATTENZIONE
Pericolo di schiacciamento durante la chiusura dei cassetti
Schiacciamento delle mani
» Durante il processo di chiusura, non introdurre le mani nei cassetti di fornitura
prodotti.
AVVISO! Non conservare nei cassetti sostanze resinose che potrebbero in-
collare il sistema di chiusura.
7.1. IMMAGAZZINAMENTO DEI PRODOTTI
ü Gli articoli non devono sporgere dal cassetto.
ü Le dimensioni del cassetto devono corrispondere alle dimensioni dell'articolo.
ü Il carico massimo per cassetto non deve essere superato.
ü Il sistema è pronto.
ü L'utente ha effettuato l'accesso.
1. Seguire le istruzioni riportate sullo schermo per l'immagazzinamento degli artico-
li.
» Per memorizzare gli articoli e le quantità, toccare le aree visualizzate sullo
schermo.
2. Allineare lo scanner manuale al codice a barre dell'articolo.
» Scansionare l'articolo con il codice a barre.
3. Inserire la quantità di articoli a mano.
» Conferma inserimento.
4. Il cassetto si apre.
5. Inserire l'articolo nel cassetto e confermare sullo schermo.
» Immagazzinamento dell'articolo completato.
» AVVISO! L'immagazzinamento degli articoli può essere registrato in
una posizione centrale.
7.2. DISTRIBUZIONE PRODOTTI
ü Il sistema è pronto
ü L'utente ha effettuato l'accesso.
1. Seguire le istruzioni riportate sullo schermo per selezionare gli articoli.
» Per selezionare gli articoli e le quantità, toccare le aree visualizzate sullo
schermo.
2. Selezionare l'articolo.
» Confermare l'articolo
3. Selezionare la quantità.
» Confermare la quantità.
4. Il cassetto si apre.
» Rimuovere l'articolo.
» AVVISO! La distribuzione degli articoli può essere registrata in una po-
sizione centrale.
