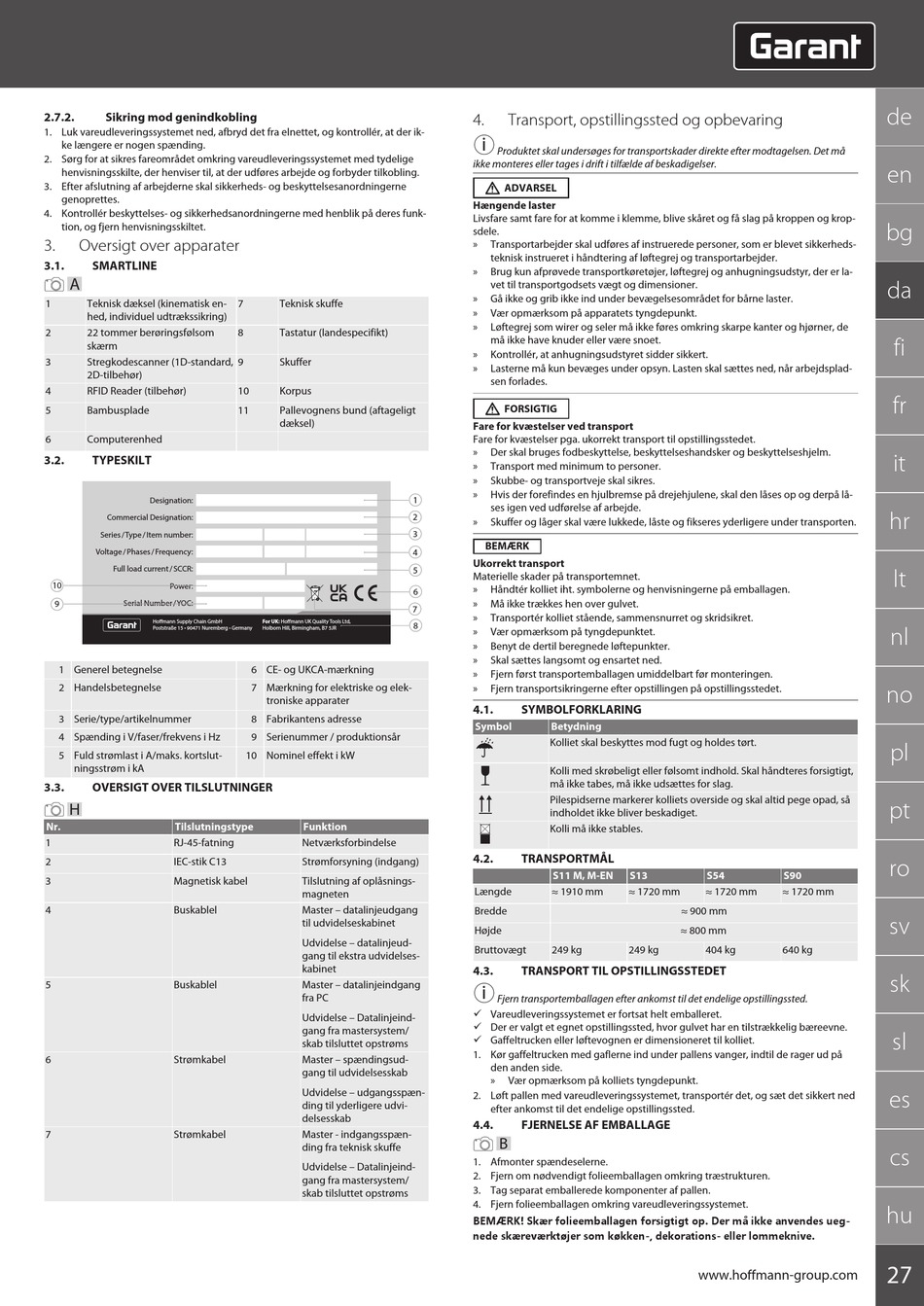

2.7.2.
Sikring mod genindkobling
1. Luk vareudleveringssystemet ned, afbryd det fra elnettet, og kontrollér, at der ik-
ke længere er nogen spænding.
2. Sørg for at sikres fareområdet omkring vareudleveringssystemet med tydelige
henvisningsskilte, der henviser til, at der udføres arbejde og forbyder tilkobling.
3. Efter afslutning af arbejderne skal sikkerheds- og beskyttelsesanordningerne
genoprettes.
4. Kontrollér beskyttelses- og sikkerhedsanordningerne med henblik på deres funk-
tion, og fjern henvisningsskiltet.
3.
Oversigt over apparater
3.1.
SMARTLINE
A
1
Teknisk dæksel (kinematisk en-
hed, individuel udtrækssikring)
2
22 tommer berøringsfølsom
skærm
3
Stregkodescanner (1D-standard,
2D-tilbehør)
4
RFID Reader (tilbehør)
5
Bambusplade
6
Computerenhed
3.2.
TYPESKILT
Designation:
Commercial Designation:
Series / Type / Item number:
Voltage / Phases / Frequency:
Full load current / SCCR:
Power:
10
Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
1 Generel betegnelse
2 Handelsbetegnelse
3 Serie/type/artikelnummer
4 Spænding i V/faser/frekvens i Hz
5 Fuld strømlast i A/maks. kortslut-
ningsstrøm i kA
3.3.
OVERSIGT OVER TILSLUTNINGER
H
Nr.
Tilslutningstype
1
RJ-45-fatning
2
IEC-stik C13
3
Magnetisk kabel
4
Buskablel
5
Buskablel
6
Strømkabel
7
Strømkabel
7
Teknisk skuffe
8
Tastatur (landespecifikt)
9
Skuffer
10
Korpus
11
Pallevognens bund (aftageligt
dæksel)
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE- og UKCA-mærkning
7 Mærkning for elektriske og elek-
troniske apparater
8 Fabrikantens adresse
9 Serienummer / produktionsår
10 Nominel effekt i kW
Funktion
Netværksforbindelse
Strømforsyning (indgang)
Tilslutning af oplåsnings-
magneten
Master – datalinjeudgang
til udvidelseskabinet
Udvidelse – datalinjeud-
gang til ekstra udvidelses-
kabinet
Master – datalinjeindgang
fra PC
Udvidelse – Datalinjeind-
gang fra mastersystem/
skab tilsluttet opstrøms
Master – spændingsud-
gang til udvidelsesskab
Udvidelse – udgangsspæn-
ding til yderligere udvi-
delsesskab
Master - indgangsspæn-
ding fra teknisk skuffe
Udvidelse – Datalinjeind-
gang fra mastersystem/
skab tilsluttet opstrøms
4.
Transport, opstillingssted og opbevaring
i
Produktet skal undersøges for transportskader direkte efter modtagelsen. Det må
ikke monteres eller tages i drift i tilfælde af beskadigelser.
ADVARSEL
Hængende laster
Livsfare samt fare for at komme i klemme, blive skåret og få slag på kroppen og krop-
sdele.
»
Transportarbejder skal udføres af instruerede personer, som er blevet sikkerheds-
teknisk instrueret i håndtering af løftegrej og transportarbejder.
»
Brug kun afprøvede transportkøretøjer, løftegrej og anhugningsudstyr, der er la-
vet til transportgodsets vægt og dimensioner.
»
Gå ikke og grib ikke ind under bevægelsesområdet for bårne laster.
»
Vær opmærksom på apparatets tyngdepunkt.
»
Løftegrej som wirer og seler må ikke føres omkring skarpe kanter og hjørner, de
må ikke have knuder eller være snoet.
»
Kontrollér, at anhugningsudstyret sidder sikkert.
»
Lasterne må kun bevæges under opsyn. Lasten skal sættes ned, når arbejdsplad-
sen forlades.
FORSIGTIG
Fare for kvæstelser ved transport
Fare for kvæstelser pga. ukorrekt transport til opstillingsstedet.
»
Der skal bruges fodbeskyttelse, beskyttelseshandsker og beskyttelseshjelm.
»
Transport med minimum to personer.
»
Skubbe- og transportveje skal sikres.
»
Hvis der forefindes en hjulbremse på drejehjulene, skal den låses op og derpå lå-
1
ses igen ved udførelse af arbejde.
2
»
Skuffer og låger skal være lukkede, låste og fikseres yderligere under transporten.
3
BEMÆRK
4
Ukorrekt transport
5
Materielle skader på transportemnet.
»
Håndtér kolliet iht. symbolerne og henvisningerne på emballagen.
6
»
Må ikke trækkes hen over gulvet.
7
»
Transportér kolliet stående, sammensnurret og skridsikret.
8
»
Vær opmærksom på tyngdepunktet.
»
Benyt de dertil beregnede løftepunkter.
»
Skal sættes langsomt og ensartet ned.
»
Fjern først transportemballagen umiddelbart før monteringen.
»
Fjern transportsikringerne efter opstillingen på opstillingsstedet.
4.1.
SYMBOLFORKLARING
Symbol
Betydning
Kolliet skal beskyttes mod fugt og holdes tørt.
Kolli med skrøbeligt eller følsomt indhold. Skal håndteres forsigtigt,
må ikke tabes, må ikke udsættes for slag.
Pilespidserne markerer kolliets overside og skal altid pege opad, så
indholdet ikke bliver beskadiget.
Kolli må ikke stables.
4.2.
TRANSPORTMÅL
S11 M, M-EN
Længde
≈ 1910 mm
Bredde
Højde
Bruttovægt
249 kg
4.3.
TRANSPORT TIL OPSTILLINGSSTEDET
i
Fjern transportemballagen efter ankomst til det endelige opstillingssted.
ü Vareudleveringssystemet er fortsat helt emballeret.
ü Der er valgt et egnet opstillingssted, hvor gulvet har en tilstrækkelig bæreevne.
ü Gaffeltrucken eller løftevognen er dimensioneret til kolliet.
1. Kør gaffeltrucken med gaflerne ind under pallens vanger, indtil de rager ud på
den anden side.
»
Vær opmærksom på kolliets tyngdepunkt.
2. Løft pallen med vareudleveringssystemet, transportér det, og sæt det sikkert ned
efter ankomst til det endelige opstillingssted.
4.4.
FJERNELSE AF EMBALLAGE
B
1. Afmonter spændeselerne.
2. Fjern om nødvendigt folieemballagen omkring træstrukturen.
3. Tag separat emballerede komponenter af pallen.
4. Fjern folieemballagen omkring vareudleveringssystemet.
BEMÆRK! Skær folieemballagen forsigtigt op. Der må ikke anvendes ueg-
nede skæreværktøjer som køkken-, dekorations- eller lommeknive.
S13
S54
S90
≈ 1720 mm
≈ 1720 mm
≈ 1720 mm
≈ 900 mm
≈ 800 mm
249 kg
404 kg
640 kg
www.hoffmann-group.com
de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
sv
sk
sl
es
cs
hu
27
