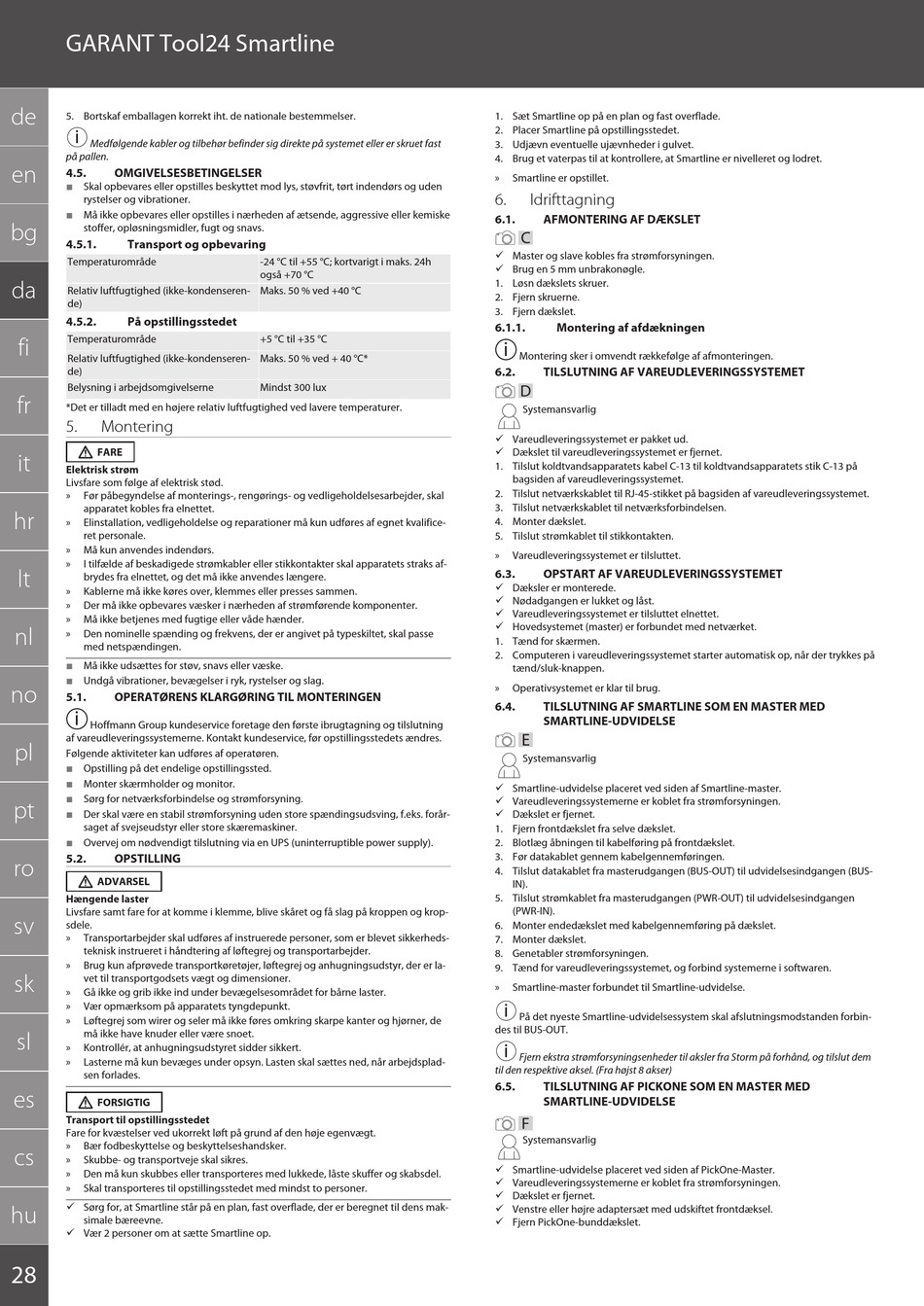

GARANT Tool24 Smartline
de
5. Bortskaf emballagen korrekt iht. de nationale bestemmelser.
i
Medfølgende kabler og tilbehør befinder sig direkte på systemet eller er skruet fast
på pallen.
en
4.5. OMGIVELSESBETINGELSER
 Skal opbevares eller opstilles beskyttet mod lys, støvfrit, tørt indendørs og uden
rystelser og vibrationer.
 Må ikke opbevares eller opstilles i nærheden af ætsende, aggressive eller kemiske
bg
stoffer, opløsningsmidler, fugt og snavs.
4.5.1. Transport og opbevaring
Temperaturområde
da
Relativ luftfugtighed (ikke-kondenseren-
de)
4.5.2. På opstillingsstedet
Temperaturområde
fi
Relativ luftfugtighed (ikke-kondenseren-
de)
Belysning i arbejdsomgivelserne
fr
*Det er tilladt med en højere relativ luftfugtighed ved lavere temperaturer.
5. Montering
FARE
it
Elektrisk strøm
Livsfare som følge af elektrisk stød.
» Før påbegyndelse af monterings-, rengørings- og vedligeholdelsesarbejder, skal
apparatet kobles fra elnettet.
hr
» Elinstallation, vedligeholdelse og reparationer må kun udføres af egnet kvalifice-
ret personale.
» Må kun anvendes indendørs.
» I tilfælde af beskadigede strømkabler eller stikkontakter skal apparatets straks af-
lt
brydes fra elnettet, og det må ikke anvendes længere.
» Kablerne må ikke køres over, klemmes eller presses sammen.
» Der må ikke opbevares væsker i nærheden af strømførende komponenter.
» Må ikke betjenes med fugtige eller våde hænder.
nl
» Den nominelle spænding og frekvens, der er angivet på typeskiltet, skal passe
med netspændingen.
 Må ikke udsættes for støv, snavs eller væske.
 Undgå vibrationer, bevægelser i ryk, rystelser og slag.
no
5.1. OPERATØRENS KLARGØRING TIL MONTERINGEN
i
Hoffmann Group kundeservice foretage den første ibrugtagning og tilslutning
af vareudleveringssystemerne. Kontakt kundeservice, før opstillingsstedets ændres.
pl
Følgende aktiviteter kan udføres af operatøren.
 Opstilling på det endelige opstillingssted.
 Monter skærmholder og monitor.
 Sørg for netværksforbindelse og strømforsyning.
pt
 Der skal være en stabil strømforsyning uden store spændingsudsving, f.eks. forår-
saget af svejseudstyr eller store skæremaskiner.
 Overvej om nødvendigt tilslutning via en UPS (uninterruptible power supply).
5.2. OPSTILLING
ro
ADVARSEL
Hængende laster
Livsfare samt fare for at komme i klemme, blive skåret og få slag på kroppen og krop-
sv
sdele.
» Transportarbejder skal udføres af instruerede personer, som er blevet sikkerheds-
teknisk instrueret i håndtering af løftegrej og transportarbejder.
» Brug kun afprøvede transportkøretøjer, løftegrej og anhugningsudstyr, der er la-
sk vet til transportgodsets vægt og dimensioner.
» Gå ikke og grib ikke ind under bevægelsesområdet for bårne laster.
» Vær opmærksom på apparatets tyngdepunkt.
» Løftegrej som wirer og seler må ikke føres omkring skarpe kanter og hjørner, de
må ikke have knuder eller være snoet.
sl
» Kontrollér, at anhugningsudstyret sidder sikkert.
» Lasterne må kun bevæges under opsyn. Lasten skal sættes ned, når arbejdsplad-
sen forlades.
es
FORSIGTIG
Transport til opstillingsstedet
Fare for kvæstelser ved ukorrekt løft på grund af den høje egenvægt.
» Bær fodbeskyttelse og beskyttelseshandsker.
cs
» Skubbe- og transportveje skal sikres.
» Den må kun skubbes eller transporteres med lukkede, låste skuffer og skabsdel.
» Skal transporteres til opstillingsstedet med mindst to personer.
ü Sørg for, at Smartline står på en plan, fast overflade, der er beregnet til dens mak-
hu
simale bæreevne.
ü Vær 2 personer om at sætte Smartline op.
28
-24 °C til +55 °C; kortvarigt i maks. 24h
også +70 °C
Maks. 50 % ved +40 °C
+5 °C til +35 °C
Maks. 50 % ved + 40 °C*
Mindst 300 lux
1. Sæt Smartline op på en plan og fast overflade.
2. Placer Smartline på opstillingsstedet.
3. Udjævn eventuelle ujævnheder i gulvet.
4. Brug et vaterpas til at kontrollere, at Smartline er nivelleret og lodret.
» Smartline er opstillet.
6. Idrifttagning
6.1. AFMONTERING AF DÆKSLET
C
ü Master og slave kobles fra strømforsyningen.
ü Brug en 5 mm unbrakonøgle.
1. Løsn dækslets skruer.
2. Fjern skruerne.
3. Fjern dækslet.
6.1.1. Montering af afdækningen
i
Montering sker i omvendt rækkefølge af afmonteringen.
6.2. TILSLUTNING AF VAREUDLEVERINGSSYSTEMET
D
Systemansvarlig
ü Vareudleveringssystemet er pakket ud.
ü Dækslet til vareudleveringssystemet er fjernet.
1. Tilslut koldtvandsapparatets kabel C-13 til koldtvandsapparatets stik C-13 på
bagsiden af vareudleveringssystemet.
2. Tilslut netværkskablet til RJ-45-stikket på bagsiden af vareudleveringssystemet.
3. Tilslut netværkskablet til netværksforbindelsen.
4. Monter dækslet.
5. Tilslut strømkablet til stikkontakten.
» Vareudleveringssystemet er tilsluttet.
6.3. OPSTART AF VAREUDLEVERINGSSYSTEMET
ü Dæksler er monterede.
ü Nødadgangen er lukket og låst.
ü Vareudleveringssystemet er tilsluttet elnettet.
ü Hovedsystemet (master) er forbundet med netværket.
1. Tænd for skærmen.
2. Computeren i vareudleveringssystemet starter automatisk op, når der trykkes på
tænd/sluk-knappen.
» Operativsystemet er klar til brug.
6.4. TILSLUTNING AF SMARTLINE SOM EN MASTER MED
SMARTLINE-UDVIDELSE
E
Systemansvarlig
ü Smartline-udvidelse placeret ved siden af Smartline-master.
ü Vareudleveringssystemerne er koblet fra strømforsyningen.
ü Dækslet er fjernet.
1. Fjern frontdækslet fra selve dækslet.
2. Blotlæg åbningen til kabelføring på frontdækslet.
3. Før datakablet gennem kabelgennemføringen.
4. Tilslut datakablet fra masterudgangen (BUS-OUT) til udvidelsesindgangen (BUS-
IN).
5. Tilslut strømkablet fra masterudgangen (PWR-OUT) til udvidelsesindgangen
(PWR-IN).
6. Monter endedækslet med kabelgennemføring på dækslet.
7. Monter dækslet.
8. Genetabler strømforsyningen.
9. Tænd for vareudleveringssystemet, og forbind systemerne i softwaren.
» Smartline-master forbundet til Smartline-udvidelse.
i
På det nyeste Smartline-udvidelsessystem skal afslutningsmodstanden forbin-
des til BUS-OUT.
i
Fjern ekstra strømforsyningsenheder til aksler fra Storm på forhånd, og tilslut dem
til den respektive aksel. (Fra højst 8 akser)
6.5. TILSLUTNING AF PICKONE SOM EN MASTER MED
SMARTLINE-UDVIDELSE
F
Systemansvarlig
ü Smartline-udvidelse placeret ved siden af PickOne-Master.
ü Vareudleveringssystemerne er koblet fra strømforsyningen.
ü Dækslet er fjernet.
ü Venstre eller højre adaptersæt med udskiftet frontdæksel.
ü Fjern PickOne-bunddækslet.
