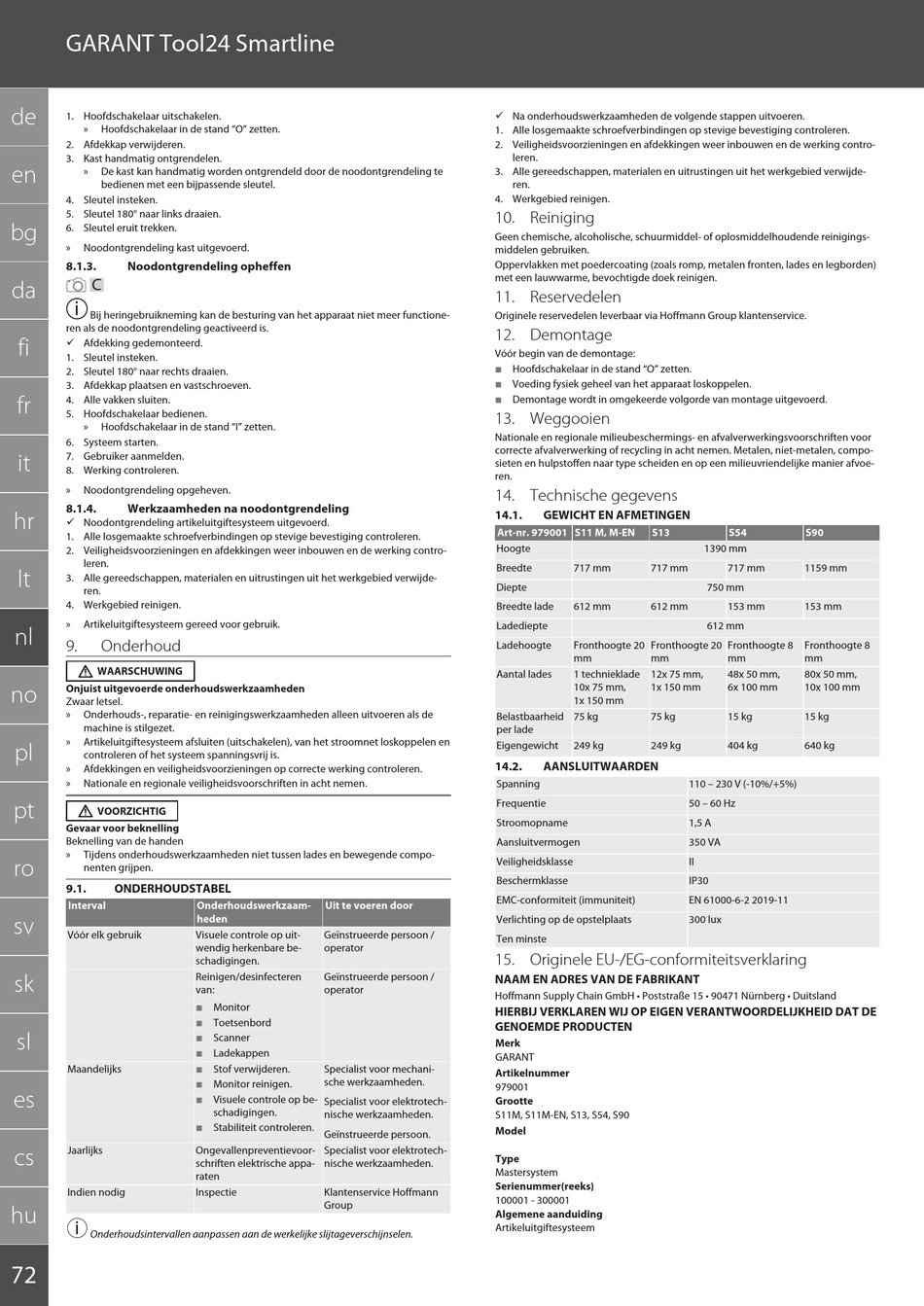

GARANT Tool24 Smartline
de
1. Hoofdschakelaar uitschakelen.
»
Hoofdschakelaar in de stand "O" zetten.
2. Afdekkap verwijderen.
3. Kast handmatig ontgrendelen.
en
»
De kast kan handmatig worden ontgrendeld door de noodontgrendeling te
bedienen met een bijpassende sleutel.
4. Sleutel insteken.
5. Sleutel 180° naar links draaien.
bg
6. Sleutel eruit trekken.
»
Noodontgrendeling kast uitgevoerd.
8.1.3.
Noodontgrendeling opheffen
C
da
i
Bij heringebruikneming kan de besturing van het apparaat niet meer functione-
ren als de noodontgrendeling geactiveerd is.
fi
ü Afdekking gedemonteerd.
1. Sleutel insteken.
2. Sleutel 180° naar rechts draaien.
3. Afdekkap plaatsen en vastschroeven.
fr
4. Alle vakken sluiten.
5. Hoofdschakelaar bedienen.
»
Hoofdschakelaar in de stand "I" zetten.
6. Systeem starten.
7. Gebruiker aanmelden.
it
8. Werking controleren.
»
Noodontgrendeling opgeheven.
8.1.4.
Werkzaamheden na noodontgrendeling
hr
ü Noodontgrendeling artikeluitgiftesysteem uitgevoerd.
1. Alle losgemaakte schroefverbindingen op stevige bevestiging controleren.
2. Veiligheidsvoorzieningen en afdekkingen weer inbouwen en de werking contro-
leren.
lt
3. Alle gereedschappen, materialen en uitrustingen uit het werkgebied verwijde-
ren.
4. Werkgebied reinigen.
»
Artikeluitgiftesysteem gereed voor gebruik.
nl
9.
Onderhoud
WAARSCHUWING
no
Onjuist uitgevoerde onderhoudswerkzaamheden
Zwaar letsel.
»
Onderhouds-, reparatie- en reinigingswerkzaamheden alleen uitvoeren als de
machine is stilgezet.
»
Artikeluitgiftesysteem afsluiten (uitschakelen), van het stroomnet loskoppelen en
pl
controleren of het systeem spanningsvrij is.
»
Afdekkingen en veiligheidsvoorzieningen op correcte werking controleren.
»
Nationale en regionale veiligheidsvoorschriften in acht nemen.
pt
VOORZICHTIG
Gevaar voor beknelling
Beknelling van de handen
»
Tijdens onderhoudswerkzaamheden niet tussen lades en bewegende compo-
ro
nenten grijpen.
9.1.
ONDERHOUDSTABEL
Interval
sv
Vóór elk gebruik
sk
sl
Maandelijks
es
Jaarlijks
cs
Indien nodig
hu
i
Onderhoudsintervallen aanpassen aan de werkelijke slijtageverschijnselen.
72
Onderhoudswerkzaam-
Uit te voeren door
heden
Visuele controle op uit-
Geïnstrueerde persoon /
wendig herkenbare be-
operator
schadigingen.
Reinigen/desinfecteren
Geïnstrueerde persoon /
van:
operator
Monitor
Toetsenbord
Scanner
Ladekappen
Stof verwijderen.
Specialist voor mechani-
sche werkzaamheden.
Monitor reinigen.
Visuele controle op be-
Specialist voor elektrotech-
schadigingen.
nische werkzaamheden.
Stabiliteit controleren.
Geïnstrueerde persoon.
Ongevallenpreventievoor-
Specialist voor elektrotech-
schriften elektrische appa-
nische werkzaamheden.
raten
Inspectie
Klantenservice Hoffmann
Group
ü Na onderhoudswerkzaamheden de volgende stappen uitvoeren.
1. Alle losgemaakte schroefverbindingen op stevige bevestiging controleren.
2. Veiligheidsvoorzieningen en afdekkingen weer inbouwen en de werking contro-
leren.
3. Alle gereedschappen, materialen en uitrustingen uit het werkgebied verwijde-
ren.
4. Werkgebied reinigen.
10. Reiniging
Geen chemische, alcoholische, schuurmiddel- of oplosmiddelhoudende reinigings-
middelen gebruiken.
Oppervlakken met poedercoating (zoals romp, metalen fronten, lades en legborden)
met een lauwwarme, bevochtigde doek reinigen.
11. Reservedelen
Originele reservedelen leverbaar via Hoffmann Group klantenservice.
12. Demontage
Vóór begin van de demontage:
Hoofdschakelaar in de stand "O" zetten.
Voeding fysiek geheel van het apparaat loskoppelen.
Demontage wordt in omgekeerde volgorde van montage uitgevoerd.
13. Weggooien
Nationale en regionale milieubeschermings- en afvalverwerkingsvoorschriften voor
correcte afvalverwerking of recycling in acht nemen. Metalen, niet-metalen, compo-
sieten en hulpstoffen naar type scheiden en op een milieuvriendelijke manier afvoe-
ren.
14. Technische gegevens
14.1.
GEWICHT EN AFMETINGEN
Art-nr. 979001 S11 M, M-EN
S13
Hoogte
Breedte
717 mm
717 mm
Diepte
Breedte lade
612 mm
612 mm
Ladediepte
Ladehoogte
Fronthoogte 20
Fronthoogte 20
mm
mm
Aantal lades
1 technieklade
12x 75 mm,
10x 75 mm,
1x 150 mm
1x 150 mm
Belastbaarheid
75 kg
75 kg
per lade
Eigengewicht
249 kg
249 kg
14.2.
AANSLUITWAARDEN
Spanning
Frequentie
Stroomopname
Aansluitvermogen
Veiligheidsklasse
Beschermklasse
EMC-conformiteit (immuniteit)
Verlichting op de opstelplaats
Ten minste
15. Originele EU-/EG-conformiteitsverklaring
NAAM EN ADRES VAN DE FABRIKANT
Hoffmann Supply Chain GmbH • Poststraße 15 • 90471 Nürnberg • Duitsland
HIERBIJ VERKLAREN WIJ OP EIGEN VERANTWOORDELIJKHEID DAT DE
GENOEMDE PRODUCTEN
Merk
GARANT
Artikelnummer
979001
Grootte
S11M, S11M-EN, S13, S54, S90
Model
Type
Mastersystem
Serienummer(reeks)
100001 - 300001
Algemene aanduiding
Artikeluitgiftesysteem
S54
S90
1390 mm
717 mm
1159 mm
750 mm
153 mm
153 mm
612 mm
Fronthoogte 8
Fronthoogte 8
mm
mm
48x 50 mm,
80x 50 mm,
6x 100 mm
10x 100 mm
15 kg
15 kg
404 kg
640 kg
110 – 230 V (-10%/+5%)
50 – 60 Hz
1,5 A
350 VA
II
IP30
EN 61000-6-2 2019-11
300 lux
