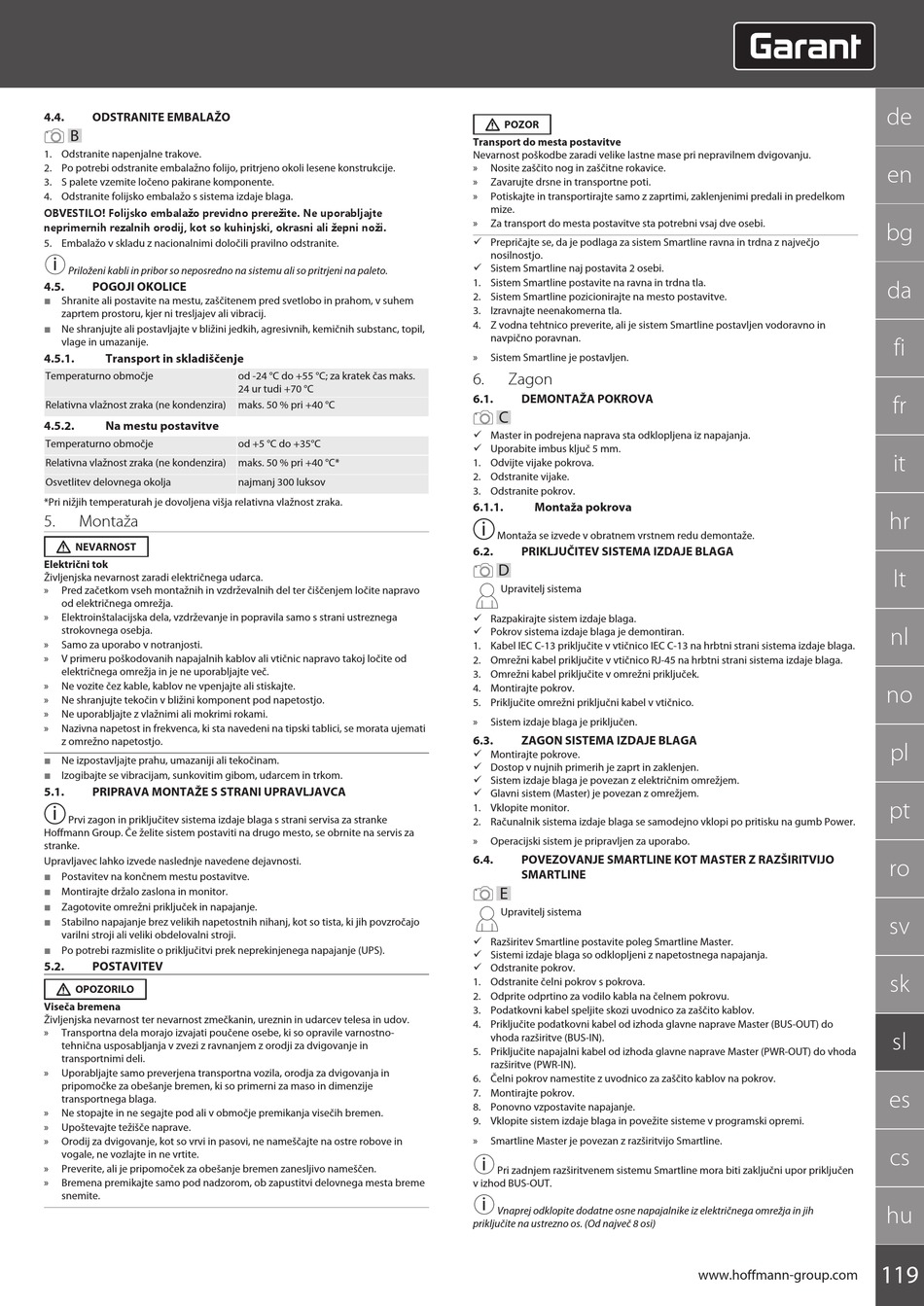

4.4.
ODSTRANITE EMBALAŽO
B
1. Odstranite napenjalne trakove.
2. Po potrebi odstranite embalažno folijo, pritrjeno okoli lesene konstrukcije.
3. S palete vzemite ločeno pakirane komponente.
4. Odstranite folijsko embalažo s sistema izdaje blaga.
OBVESTILO! Folijsko embalažo previdno prerežite. Ne uporabljajte
neprimernih rezalnih orodij, kot so kuhinjski, okrasni ali žepni noži.
5. Embalažo v skladu z nacionalnimi določili pravilno odstranite.
i
Priloženi kabli in pribor so neposredno na sistemu ali so pritrjeni na paleto.
4.5.
POGOJI OKOLICE
Shranite ali postavite na mestu, zaščitenem pred svetlobo in prahom, v suhem
zaprtem prostoru, kjer ni tresljajev ali vibracij.
Ne shranjujte ali postavljajte v bližini jedkih, agresivnih, kemičnih substanc, topil,
vlage in umazanije.
4.5.1.
Transport in skladiščenje
Temperaturno območje
Relativna vlažnost zraka (ne kondenzira)
4.5.2.
Na mestu postavitve
Temperaturno območje
Relativna vlažnost zraka (ne kondenzira)
Osvetlitev delovnega okolja
*Pri nižjih temperaturah je dovoljena višja relativna vlažnost zraka.
5.
Montaža
NEVARNOST
Električni tok
Življenjska nevarnost zaradi električnega udarca.
»
Pred začetkom vseh montažnih in vzdrževalnih del ter čiščenjem ločite napravo
od električnega omrežja.
»
Elektroinštalacijska dela, vzdrževanje in popravila samo s strani ustreznega
strokovnega osebja.
»
Samo za uporabo v notranjosti.
»
V primeru poškodovanih napajalnih kablov ali vtičnic napravo takoj ločite od
električnega omrežja in je ne uporabljajte več.
»
Ne vozite čez kable, kablov ne vpenjajte ali stiskajte.
»
Ne shranjujte tekočin v bližini komponent pod napetostjo.
»
Ne uporabljajte z vlažnimi ali mokrimi rokami.
»
Nazivna napetost in frekvenca, ki sta navedeni na tipski tablici, se morata ujemati
z omrežno napetostjo.
Ne izpostavljajte prahu, umazaniji ali tekočinam.
Izogibajte se vibracijam, sunkovitim gibom, udarcem in trkom.
5.1.
PRIPRAVA MONTAŽE S STRANI UPRAVLJAVCA
i
Prvi zagon in priključitev sistema izdaje blaga s strani servisa za stranke
Hoffmann Group. Če želite sistem postaviti na drugo mesto, se obrnite na servis za
stranke.
Upravljavec lahko izvede naslednje navedene dejavnosti.
Postavitev na končnem mestu postavitve.
Montirajte držalo zaslona in monitor.
Zagotovite omrežni priključek in napajanje.
Stabilno napajanje brez velikih napetostnih nihanj, kot so tista, ki jih povzročajo
varilni stroji ali veliki obdelovalni stroji.
Po potrebi razmislite o priključitvi prek neprekinjenega napajanje (UPS).
5.2.
POSTAVITEV
OPOZORILO
Viseča bremena
Življenjska nevarnost ter nevarnost zmečkanin, ureznin in udarcev telesa in udov.
»
Transportna dela morajo izvajati poučene osebe, ki so opravile varnostno-
tehnična usposabljanja v zvezi z ravnanjem z orodji za dvigovanje in
transportnimi deli.
»
Uporabljajte samo preverjena transportna vozila, orodja za dvigovanja in
pripomočke za obešanje bremen, ki so primerni za maso in dimenzije
transportnega blaga.
»
Ne stopajte in ne segajte pod ali v območje premikanja visečih bremen.
»
Upoštevajte težišče naprave.
»
Orodij za dvigovanje, kot so vrvi in pasovi, ne nameščajte na ostre robove in
vogale, ne vozlajte in ne vrtite.
»
Preverite, ali je pripomoček za obešanje bremen zanesljivo nameščen.
»
Bremena premikajte samo pod nadzorom, ob zapustitvi delovnega mesta breme
snemite.
od -24 °C do +55 °C; za kratek čas maks.
24 ur tudi +70 °C
maks. 50 % pri +40 °C
od +5 °C do +35°C
maks. 50 % pri +40 °C*
najmanj 300 luksov
POZOR
Transport do mesta postavitve
Nevarnost poškodbe zaradi velike lastne mase pri nepravilnem dvigovanju.
»
Nosite zaščito nog in zaščitne rokavice.
»
Zavarujte drsne in transportne poti.
»
Potiskajte in transportirajte samo z zaprtimi, zaklenjenimi predali in predelkom
mize.
»
Za transport do mesta postavitve sta potrebni vsaj dve osebi.
ü Prepričajte se, da je podlaga za sistem Smartline ravna in trdna z največjo
nosilnostjo.
ü Sistem Smartline naj postavita 2 osebi.
1. Sistem Smartline postavite na ravna in trdna tla.
2. Sistem Smartline pozicionirajte na mesto postavitve.
3. Izravnajte neenakomerna tla.
4. Z vodna tehtnico preverite, ali je sistem Smartline postavljen vodoravno in
navpično poravnan.
»
Sistem Smartline je postavljen.
6.
Zagon
6.1.
DEMONTAŽA POKROVA
C
ü Master in podrejena naprava sta odklopljena iz napajanja.
ü Uporabite imbus ključ 5 mm.
1. Odvijte vijake pokrova.
2. Odstranite vijake.
3. Odstranite pokrov.
6.1.1.
Montaža pokrova
i
Montaža se izvede v obratnem vrstnem redu demontaže.
6.2.
PRIKLJUČITEV SISTEMA IZDAJE BLAGA
D
Upravitelj sistema
ü Razpakirajte sistem izdaje blaga.
ü Pokrov sistema izdaje blaga je demontiran.
1. Kabel IEC C-13 priključite v vtičnico IEC C-13 na hrbtni strani sistema izdaje blaga.
2. Omrežni kabel priključite v vtičnico RJ-45 na hrbtni strani sistema izdaje blaga.
3. Omrežni kabel priključite v omrežni priključek.
4. Montirajte pokrov.
5. Priključite omrežni priključni kabel v vtičnico.
»
Sistem izdaje blaga je priključen.
6.3.
ZAGON SISTEMA IZDAJE BLAGA
ü Montirajte pokrove.
ü Dostop v nujnih primerih je zaprt in zaklenjen.
ü Sistem izdaje blaga je povezan z električnim omrežjem.
ü Glavni sistem (Master) je povezan z omrežjem.
1. Vklopite monitor.
2. Računalnik sistema izdaje blaga se samodejno vklopi po pritisku na gumb Power.
»
Operacijski sistem je pripravljen za uporabo.
6.4.
POVEZOVANJE SMARTLINE KOT MASTER Z RAZŠIRITVIJO
SMARTLINE
E
Upravitelj sistema
ü Razširitev Smartline postavite poleg Smartline Master.
ü Sistemi izdaje blaga so odklopljeni z napetostnega napajanja.
ü Odstranite pokrov.
1. Odstranite čelni pokrov s pokrova.
2. Odprite odprtino za vodilo kabla na čelnem pokrovu.
3. Podatkovni kabel speljite skozi uvodnico za zaščito kablov.
4. Priključite podatkovni kabel od izhoda glavne naprave Master (BUS-OUT) do
vhoda razširitve (BUS-IN).
5. Priključite napajalni kabel od izhoda glavne naprave Master (PWR-OUT) do vhoda
razširitve (PWR-IN).
6. Čelni pokrov namestite z uvodnico za zaščito kablov na pokrov.
7. Montirajte pokrov.
8. Ponovno vzpostavite napajanje.
9. Vklopite sistem izdaje blaga in povežite sisteme v programski opremi.
»
Smartline Master je povezan z razširitvijo Smartline.
i
Pri zadnjem razširitvenem sistemu Smartline mora biti zaključni upor priključen
v izhod BUS-OUT.
i
Vnaprej odklopite dodatne osne napajalnike iz električnega omrežja in jih
priključite na ustrezno os. (Od največ 8 osi)
