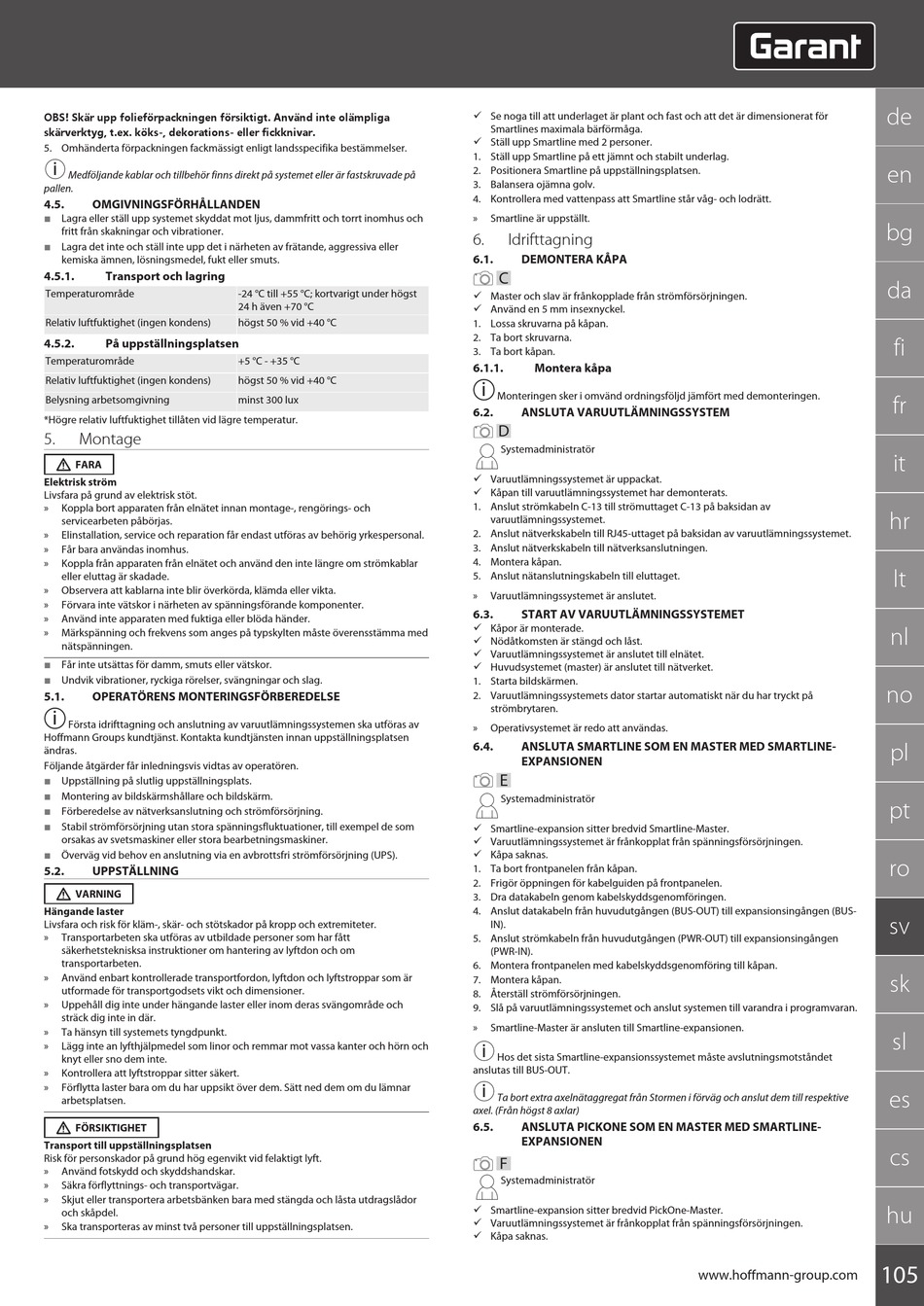

OBS! Skär upp folieförpackningen försiktigt. Använd inte olämpliga
skärverktyg, t.ex. köks-, dekorations- eller fickknivar.
5. Omhänderta förpackningen fackmässigt enligt landsspecifika bestämmelser.
i
Medföljande kablar och tillbehör finns direkt på systemet eller är fastskruvade på
pallen.
4.5. OMGIVNINGSFÖRHÅLLANDEN
 Lagra eller ställ upp systemet skyddat mot ljus, dammfritt och torrt inomhus och
fritt från skakningar och vibrationer.
 Lagra det inte och ställ inte upp det i närheten av frätande, aggressiva eller
kemiska ämnen, lösningsmedel, fukt eller smuts.
4.5.1. Transport och lagring
Temperaturområde
Relativ luftfuktighet (ingen kondens)
4.5.2. På uppställningsplatsen
Temperaturområde
Relativ luftfuktighet (ingen kondens)
Belysning arbetsomgivning
*Högre relativ luftfuktighet tillåten vid lägre temperatur.
5. Montage
FARA
Elektrisk ström
Livsfara på grund av elektrisk stöt.
» Koppla bort apparaten från elnätet innan montage-, rengörings- och
servicearbeten påbörjas.
» Elinstallation, service och reparation får endast utföras av behörig yrkespersonal.
» Får bara användas inomhus.
» Koppla från apparaten från elnätet och använd den inte längre om strömkablar
eller eluttag är skadade.
» Observera att kablarna inte blir överkörda, klämda eller vikta.
» Förvara inte vätskor i närheten av spänningsförande komponenter.
» Använd inte apparaten med fuktiga eller blöda händer.
» Märkspänning och frekvens som anges på typskylten måste överensstämma med
nätspänningen.
 Får inte utsättas för damm, smuts eller vätskor.
 Undvik vibrationer, ryckiga rörelser, svängningar och slag.
5.1. OPERATÖRENS MONTERINGSFÖRBEREDELSE
i
Första idrifttagning och anslutning av varuutlämningssystemen ska utföras av
Hoffmann Groups kundtjänst. Kontakta kundtjänsten innan uppställningsplatsen
ändras.
Följande åtgärder får inledningsvis vidtas av operatören.
 Uppställning på slutlig uppställningsplats.
 Montering av bildskärmshållare och bildskärm.
 Förberedelse av nätverksanslutning och strömförsörjning.
 Stabil strömförsörjning utan stora spänningsfluktuationer, till exempel de som
orsakas av svetsmaskiner eller stora bearbetningsmaskiner.
 Överväg vid behov en anslutning via en avbrottsfri strömförsörjning (UPS).
5.2. UPPSTÄLLNING
VARNING
Hängande laster
Livsfara och risk för kläm-, skär- och stötskador på kropp och extremiteter.
» Transportarbeten ska utföras av utbildade personer som har fått
säkerhetsteknisksa instruktioner om hantering av lyftdon och om
transportarbeten.
» Använd enbart kontrollerade transportfordon, lyftdon och lyftstroppar som är
utformade för transportgodsets vikt och dimensioner.
» Uppehåll dig inte under hängande laster eller inom deras svängområde och
sträck dig inte in där.
» Ta hänsyn till systemets tyngdpunkt.
» Lägg inte an lyfthjälpmedel som linor och remmar mot vassa kanter och hörn och
knyt eller sno dem inte.
» Kontrollera att lyftstroppar sitter säkert.
» Förflytta laster bara om du har uppsikt över dem. Sätt ned dem om du lämnar
arbetsplatsen.
FÖRSIKTIGHET
Transport till uppställningsplatsen
Risk för personskador på grund hög egenvikt vid felaktigt lyft.
» Använd fotskydd och skyddshandskar.
» Säkra förflyttnings- och transportvägar.
» Skjut eller transportera arbetsbänken bara med stängda och låsta utdragslådor
och skåpdel.
» Ska transporteras av minst två personer till uppställningsplatsen.
-24 °C till +55 °C; kortvarigt under högst
24 h även +70 °C
högst 50 % vid +40 °C
+5 °C - +35 °C
högst 50 % vid +40 °C
minst 300 lux
ü Se noga till att underlaget är plant och fast och att det är dimensionerat för
Smartlines maximala bärförmåga.
ü Ställ upp Smartline med 2 personer.
1. Ställ upp Smartline på ett jämnt och stabilt underlag.
2. Positionera Smartline på uppställningsplatsen.
3. Balansera ojämna golv.
4. Kontrollera med vattenpass att Smartline står våg- och lodrätt.
» Smartline är uppställt.
6. Idrifttagning
6.1. DEMONTERA KÅPA
C
ü Master och slav är frånkopplade från strömförsörjningen.
ü Använd en 5 mm insexnyckel.
1. Lossa skruvarna på kåpan.
2. Ta bort skruvarna.
3. Ta bort kåpan.
6.1.1. Montera kåpa
i
Monteringen sker i omvänd ordningsföljd jämfört med demonteringen.
6.2. ANSLUTA VARUUTLÄMNINGSSYSTEM
D
Systemadministratör
ü Varuutlämningssystemet är uppackat.
ü Kåpan till varuutlämningssystemet har demonterats.
1. Anslut strömkabeln C-13 till strömuttaget C-13 på baksidan av
varuutlämningssystemet.
2. Anslut nätverkskabeln till RJ45-uttaget på baksidan av varuutlämningssystemet.
3. Anslut nätverkskabeln till nätverksanslutningen.
4. Montera kåpan.
5. Anslut nätanslutningskabeln till eluttaget.
» Varuutlämningssystemet är anslutet.
6.3. START AV VARUUTLÄMNINGSSYSTEMET
ü Kåpor är monterade.
ü Nödåtkomsten är stängd och låst.
ü Varuutlämningssystemet är anslutet till elnätet.
ü Huvudsystemet (master) är anslutet till nätverket.
1. Starta bildskärmen.
2. Varuutlämningssystemets dator startar automatiskt när du har tryckt på
strömbrytaren.
» Operativsystemet är redo att användas.
6.4. ANSLUTA SMARTLINE SOM EN MASTER MED SMARTLINE-
EXPANSIONEN
E
Systemadministratör
ü Smartline-expansion sitter bredvid Smartline-Master.
ü Varuutlämningssystemet är frånkopplat från spänningsförsörjningen.
ü Kåpa saknas.
1. Ta bort frontpanelen från kåpan.
2. Frigör öppningen för kabelguiden på frontpanelen.
3. Dra datakabeln genom kabelskyddsgenomföringen.
4. Anslut datakabeln från huvudutgången (BUS-OUT) till expansionsingången (BUS-
IN).
5. Anslut strömkabeln från huvudutgången (PWR-OUT) till expansionsingången
(PWR-IN).
6. Montera frontpanelen med kabelskyddsgenomföring till kåpan.
7. Montera kåpan.
8. Återställ strömförsörjningen.
9. Slå på varuutlämningssystemet och anslut systemen till varandra i programvaran.
» Smartline-Master är ansluten till Smartline-expansionen.
i
Hos det sista Smartline-expansionssystemet måste avslutningsmotståndet
anslutas till BUS-OUT.
i
Ta bort extra axelnätaggregat från Stormen i förväg och anslut dem till respektive
axel. (Från högst 8 axlar)
6.5. ANSLUTA PICKONE SOM EN MASTER MED SMARTLINE-
EXPANSIONEN
F
Systemadministratör
ü Smartline-expansion sitter bredvid PickOne-Master.
ü Varuutlämningssystemet är frånkopplat från spänningsförsörjningen.
ü Kåpa saknas.
