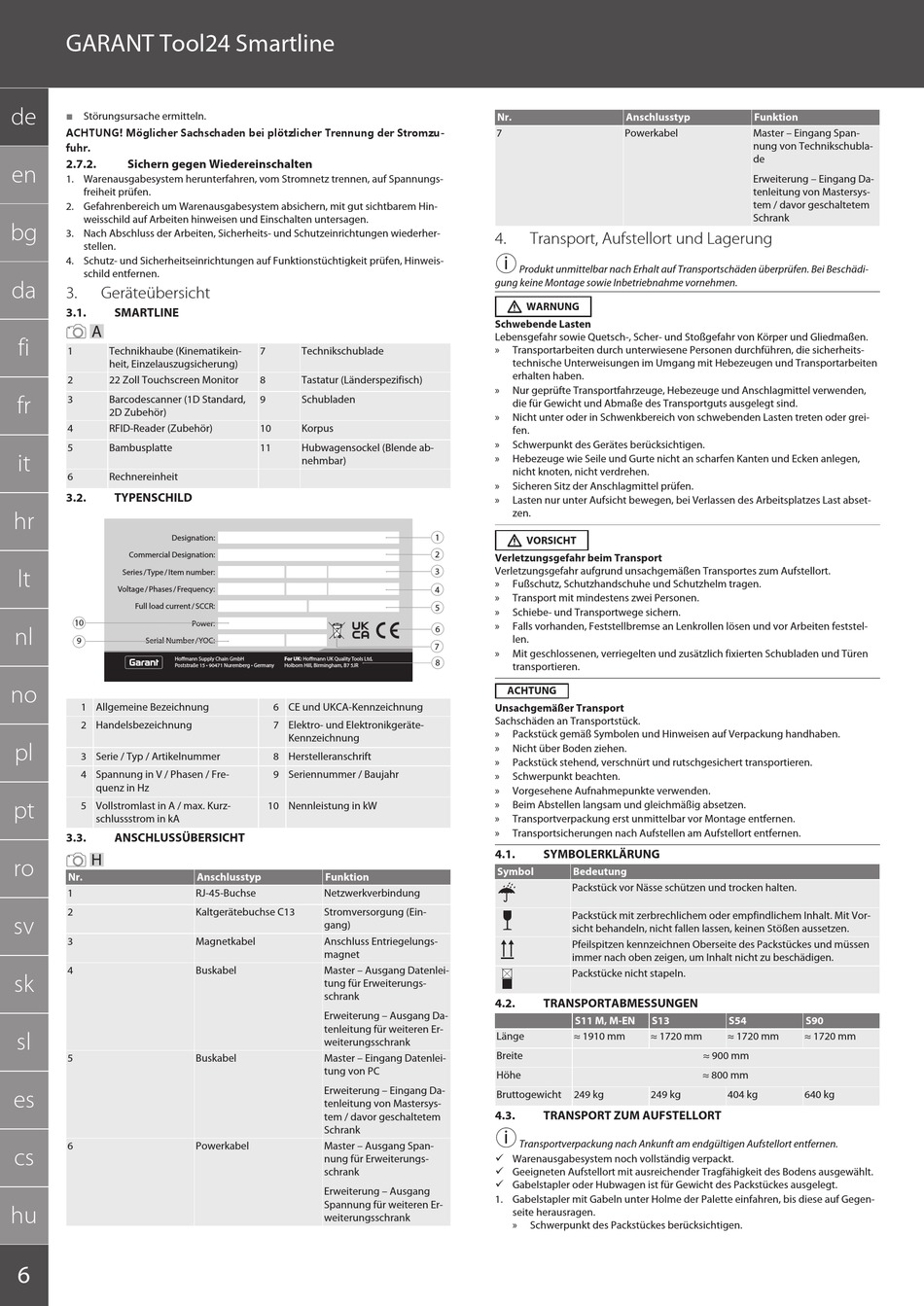

GARANT Tool24 Smartline
de
Störungsursache ermitteln.
ACHTUNG! Möglicher Sachschaden bei plötzlicher Trennung der Stromzu-
fuhr.
2.7.2.
Sichern gegen Wiedereinschalten
en
1. Warenausgabesystem herunterfahren, vom Stromnetz trennen, auf Spannungs-
freiheit prüfen.
2. Gefahrenbereich um Warenausgabesystem absichern, mit gut sichtbarem Hin-
weisschild auf Arbeiten hinweisen und Einschalten untersagen.
bg
3. Nach Abschluss der Arbeiten, Sicherheits- und Schutzeinrichtungen wiederher-
stellen.
4. Schutz- und Sicherheitseinrichtungen auf Funktionstüchtigkeit prüfen, Hinweis-
schild entfernen.
da
3.
Geräteübersicht
3.1.
SMARTLINE
A
fi
1
Technikhaube (Kinematikein-
heit, Einzelauszugsicherung)
2
22 Zoll Touchscreen Monitor
fr
3
Barcodescanner (1D Standard,
2D Zubehör)
4
RFID-Reader (Zubehör)
5
Bambusplatte
it
6
Rechnereinheit
3.2.
TYPENSCHILD
hr
Designation:
Commercial Designation:
Series / Type / Item number:
lt
Voltage / Phases / Frequency:
Full load current / SCCR:
10
nl
Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
no
1 Allgemeine Bezeichnung
2 Handelsbezeichnung
pl
3 Serie / Typ / Artikelnummer
4 Spannung in V / Phasen / Fre-
quenz in Hz
pt
5 Vollstromlast in A / max. Kurz-
schlussstrom in kA
3.3.
ANSCHLUSSÜBERSICHT
H
ro
Nr.
1
2
sv
3
4
sk
sl
5
es
6
cs
hu
6
7
Technikschublade
8
Tastatur (Länderspezifisch)
9
Schubladen
10
Korpus
11
Hubwagensockel (Blende ab-
nehmbar)
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE und UKCA-Kennzeichnung
7 Elektro- und Elektronikgeräte-
Kennzeichnung
8 Herstelleranschrift
9 Seriennummer / Baujahr
10 Nennleistung in kW
Anschlusstyp
Funktion
RJ-45-Buchse
Netzwerkverbindung
Kaltgerätebuchse C13
Stromversorgung (Ein-
gang)
Magnetkabel
Anschluss Entriegelungs-
magnet
Buskabel
Master – Ausgang Datenlei-
tung für Erweiterungs-
schrank
Erweiterung – Ausgang Da-
tenleitung für weiteren Er-
weiterungsschrank
Buskabel
Master – Eingang Datenlei-
tung von PC
Erweiterung – Eingang Da-
tenleitung von Mastersys-
tem / davor geschaltetem
Schrank
Powerkabel
Master – Ausgang Span-
nung für Erweiterungs-
schrank
Erweiterung – Ausgang
Spannung für weiteren Er-
weiterungsschrank
Nr.
7
4.
Transport, Aufstellort und Lagerung
i
Produkt unmittelbar nach Erhalt auf Transportschäden überprüfen. Bei Beschädi-
gung keine Montage sowie Inbetriebnahme vornehmen.
WARNUNG
Schwebende Lasten
Lebensgefahr sowie Quetsch-, Scher- und Stoßgefahr von Körper und Gliedmaßen.
»
Transportarbeiten durch unterwiesene Personen durchführen, die sicherheits-
technische Unterweisungen im Umgang mit Hebezeugen und Transportarbeiten
erhalten haben.
»
Nur geprüfte Transportfahrzeuge, Hebezeuge und Anschlagmittel verwenden,
die für Gewicht und Abmaße des Transportguts ausgelegt sind.
»
Nicht unter oder in Schwenkbereich von schwebenden Lasten treten oder grei-
fen.
»
Schwerpunkt des Gerätes berücksichtigen.
»
Hebezeuge wie Seile und Gurte nicht an scharfen Kanten und Ecken anlegen,
nicht knoten, nicht verdrehen.
»
Sicheren Sitz der Anschlagmittel prüfen.
»
Lasten nur unter Aufsicht bewegen, bei Verlassen des Arbeitsplatzes Last abset-
zen.
1
VORSICHT
2
Verletzungsgefahr beim Transport
Verletzungsgefahr aufgrund unsachgemäßen Transportes zum Aufstellort.
3
»
Fußschutz, Schutzhandschuhe und Schutzhelm tragen.
4
»
Transport mit mindestens zwei Personen.
5
»
Schiebe- und Transportwege sichern.
»
Falls vorhanden, Feststellbremse an Lenkrollen lösen und vor Arbeiten feststel-
6
len.
7
»
Mit geschlossenen, verriegelten und zusätzlich fixierten Schubladen und Türen
8
transportieren.
ACHTUNG
Unsachgemäßer Transport
Sachschäden an Transportstück.
»
Packstück gemäß Symbolen und Hinweisen auf Verpackung handhaben.
»
Nicht über Boden ziehen.
»
Packstück stehend, verschnürt und rutschgesichert transportieren.
»
Schwerpunkt beachten.
»
Vorgesehene Aufnahmepunkte verwenden.
»
Beim Abstellen langsam und gleichmäßig absetzen.
»
Transportverpackung erst unmittelbar vor Montage entfernen.
»
Transportsicherungen nach Aufstellen am Aufstellort entfernen.
4.1.
SYMBOLERKLÄRUNG
Symbol
Bedeutung
Packstück vor Nässe schützen und trocken halten.
Packstück mit zerbrechlichem oder empfindlichem Inhalt. Mit Vor-
sicht behandeln, nicht fallen lassen, keinen Stößen aussetzen.
Pfeilspitzen kennzeichnen Oberseite des Packstückes und müssen
immer nach oben zeigen, um Inhalt nicht zu beschädigen.
Packstücke nicht stapeln.
4.2.
TRANSPORTABMESSUNGEN
S11 M, M-EN
Länge
≈ 1910 mm
Breite
Höhe
Bruttogewicht
249 kg
4.3.
TRANSPORT ZUM AUFSTELLORT
i
Transportverpackung nach Ankunft am endgültigen Aufstellort entfernen.
ü Warenausgabesystem noch vollständig verpackt.
ü Geeigneten Aufstellort mit ausreichender Tragfähigkeit des Bodens ausgewählt.
ü Gabelstapler oder Hubwagen ist für Gewicht des Packstückes ausgelegt.
1. Gabelstapler mit Gabeln unter Holme der Palette einfahren, bis diese auf Gegen-
seite herausragen.
»
Schwerpunkt des Packstückes berücksichtigen.
Anschlusstyp
Funktion
Powerkabel
Master – Eingang Span-
nung von Technikschubla-
de
Erweiterung – Eingang Da-
tenleitung von Mastersys-
tem / davor geschaltetem
Schrank
S13
S54
≈ 1720 mm
≈ 1720 mm
≈ 900 mm
≈ 800 mm
249 kg
404 kg
S90
≈ 1720 mm
640 kg
