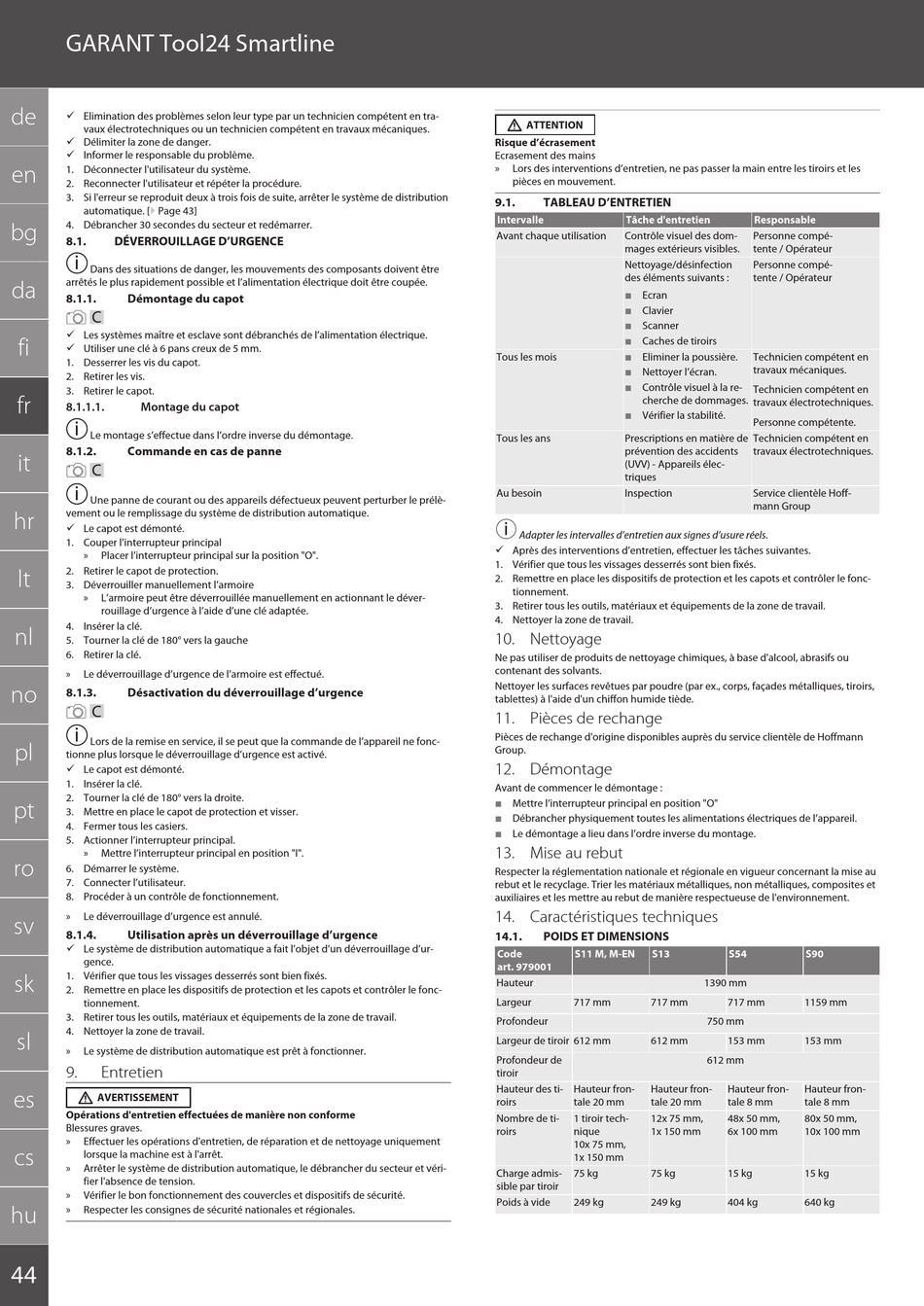

ü Elimination des problèmes selon leur type par un technicien compétent en tra-
vaux électrotechniques ou un technicien compétent en travaux mécaniques.
ü Délimiter la zone de danger.
ü Informer le responsable du problème.
en
1. Déconnecter l'utilisateur du système.
2. Reconnecter l'utilisateur et répéter la procédure.
3. Si l'erreur se reproduit deux à trois fois de suite, arrêter le système de distribution
automatique. [} Page 43]
4. Débrancher 30 secondes du secteur et redémarrer.
bg
8.1.
DÉVERROUILLAGE D'URGENCE
i
Dans des situations de danger, les mouvements des composants doivent être
arrêtés le plus rapidement possible et l'alimentation électrique doit être coupée.
da
8.1.1.
Démontage du capot
C
ü Les systèmes maître et esclave sont débranchés de l'alimentation électrique.
fi
ü Utiliser une clé à 6 pans creux de 5 mm.
1. Desserrer les vis du capot.
2. Retirer les vis.
3. Retirer le capot.
fr
8.1.1.1.
Montage du capot
i
Le montage s'effectue dans l'ordre inverse du démontage.
8.1.2.
Commande en cas de panne
it
C
i
Une panne de courant ou des appareils défectueux peuvent perturber le prélè-
vement ou le remplissage du système de distribution automatique.
hr
ü Le capot est démonté.
1. Couper l'interrupteur principal
»
Placer l'interrupteur principal sur la position "O".
2. Retirer le capot de protection.
lt
3. Déverrouiller manuellement l'armoire
»
L'armoire peut être déverrouillée manuellement en actionnant le déver-
rouillage d'urgence à l'aide d'une clé adaptée.
4. Insérer la clé.
nl
5. Tourner la clé de 180° vers la gauche
6. Retirer la clé.
»
Le déverrouillage d'urgence de l'armoire est effectué.
no
8.1.3.
Désactivation du déverrouillage d'urgence
C
i
Lors de la remise en service, il se peut que la commande de l'appareil ne fonc-
pl
tionne plus lorsque le déverrouillage d'urgence est activé.
ü Le capot est démonté.
1. Insérer la clé.
2. Tourner la clé de 180° vers la droite.
pt
3. Mettre en place le capot de protection et visser.
4. Fermer tous les casiers.
5. Actionner l'interrupteur principal.
»
Mettre l'interrupteur principal en position "I".
ro
6. Démarrer le système.
7. Connecter l'utilisateur.
8. Procéder à un contrôle de fonctionnement.
»
Le déverrouillage d'urgence est annulé.
sv
8.1.4.
Utilisation après un déverrouillage d'urgence
ü Le système de distribution automatique a fait l'objet d'un déverrouillage d'ur-
gence.
1. Vérifier que tous les vissages desserrés sont bien fixés.
sk
2. Remettre en place les dispositifs de protection et les capots et contrôler le fonc-
tionnement.
3. Retirer tous les outils, matériaux et équipements de la zone de travail.
4. Nettoyer la zone de travail.
sl
»
Le système de distribution automatique est prêt à fonctionner.
9.
Entretien
es
AVERTISSEMENT
Opérations d'entretien effectuées de manière non conforme
Blessures graves.
»
Effectuer les opérations d'entretien, de réparation et de nettoyage uniquement
cs
lorsque la machine est à l'arrêt.
»
Arrêter le système de distribution automatique, le débrancher du secteur et véri-
fier l'absence de tension.
»
Vérifier le bon fonctionnement des couvercles et dispositifs de sécurité.
hu
»
Respecter les consignes de sécurité nationales et régionales.
44
ATTENTION
Risque d'écrasement
Ecrasement des mains
»
Lors des interventions d'entretien, ne pas passer la main entre les tiroirs et les
pièces en mouvement.
9.1.
TABLEAU D'ENTRETIEN
Intervalle
Tâche d'entretien
Avant chaque utilisation
Contrôle visuel des dom-
mages extérieurs visibles.
Nettoyage/désinfection
des éléments suivants :
Ecran
Clavier
Scanner
Caches de tiroirs
Tous les mois
Eliminer la poussière.
Nettoyer l'écran.
Contrôle visuel à la re-
cherche de dommages.
Vérifier la stabilité.
Tous les ans
Prescriptions en matière de
prévention des accidents
(UVV) - Appareils élec-
triques
Au besoin
Inspection
i
Adapter les intervalles d'entretien aux signes d'usure réels.
ü Après des interventions d'entretien, effectuer les tâches suivantes.
1. Vérifier que tous les vissages desserrés sont bien fixés.
2. Remettre en place les dispositifs de protection et les capots et contrôler le fonc-
tionnement.
3. Retirer tous les outils, matériaux et équipements de la zone de travail.
4. Nettoyer la zone de travail.
10. Nettoyage
Ne pas utiliser de produits de nettoyage chimiques, à base d'alcool, abrasifs ou
contenant des solvants.
Nettoyer les surfaces revêtues par poudre (par ex., corps, façades métalliques, tiroirs,
tablettes) à l'aide d'un chiffon humide tiède.
11. Pièces de rechange
Pièces de rechange d'origine disponibles auprès du service clientèle de Hoffmann
Group.
12. Démontage
Avant de commencer le démontage :
Mettre l'interrupteur principal en position "O"
Débrancher physiquement toutes les alimentations électriques de l'appareil.
Le démontage a lieu dans l'ordre inverse du montage.
13. Mise au rebut
Respecter la réglementation nationale et régionale en vigueur concernant la mise au
rebut et le recyclage. Trier les matériaux métalliques, non métalliques, composites et
auxiliaires et les mettre au rebut de manière respectueuse de l'environnement.
14. Caractéristiques techniques
14.1.
POIDS ET DIMENSIONS
Code
S11 M, M-EN
S13
art. 979001
Hauteur
Largeur
717 mm
717 mm
Profondeur
Largeur de tiroir 612 mm
612 mm
Profondeur de
tiroir
Hauteur des ti-
Hauteur fron-
Hauteur fron-
roirs
tale 20 mm
tale 20 mm
Nombre de ti-
1 tiroir tech-
12x 75 mm,
roirs
nique
1x 150 mm
10x 75 mm,
1x 150 mm
Charge admis-
75 kg
75 kg
sible par tiroir
Poids à vide
249 kg
249 kg
Responsable
Personne compé-
tente / Opérateur
Personne compé-
tente / Opérateur
Technicien compétent en
travaux mécaniques.
Technicien compétent en
travaux électrotechniques.
Personne compétente.
Technicien compétent en
travaux électrotechniques.
Service clientèle Hoff-
mann Group
S54
S90
1390 mm
717 mm
1159 mm
750 mm
153 mm
153 mm
612 mm
Hauteur fron-
Hauteur fron-
tale 8 mm
tale 8 mm
48x 50 mm,
80x 50 mm,
6x 100 mm
10x 100 mm
15 kg
15 kg
404 kg
640 kg
