96 ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
... 10 Konfiguration
... Systemfunktionen
Statussignale konfigurieren
Menüpfad
„MENUE / Konfigurieren / System / Statussignale"
Funktion
Die Konfiguration der Statussignale wird bereits bei der
Bestellung des Gasanalysators festgelegt und werksseitig
eingestellt.
In der Regel ist es nicht erforderlich, diese Konfiguration im
Betrieb zu ändern.
Auswahl
Zur Auswahl stehen folgende Statussignale:
• Einzelstatussignale, d.h. Ausfall, Wartungsbedarf und
Funktionskontrolle
• Summenstatussignal
Hinweis
Wird die Konfiguration der Statussignale von „Summensignal"
auf „Einzelsignale" geändert, so werden die mit
Grenzwertsignalen belegten Digitalausgänge DO2 und DO3 der
Standard-Funktionsblockapplikation „Statussignale / Extern
gesteuerte Just." mit Einzelstatussignalen überschrieben.
Für weitere Informationen über Statussignale siehe
Statussignale auf Seite 116.
Analogausgänge
Strombereich der Analogausgänge ändern
Menüpfad
„MENUE / Konfigurieren / Funktionsbloecke / Ausgaenge /
Analogausgang"
Ausgangsstrombereich ändern
Der Ausgangsstrombereich der einzelnen Analogausgänge kann
mittels Parametrierung der entsprechenden Funktionsblöcke
„Analogausgang" geändert werden.
Eine detaillierte Beschreibung des Funktionsblockes ist in der
Technischen Information „Funktionsblöcke – 30/24-200"
enthalten.

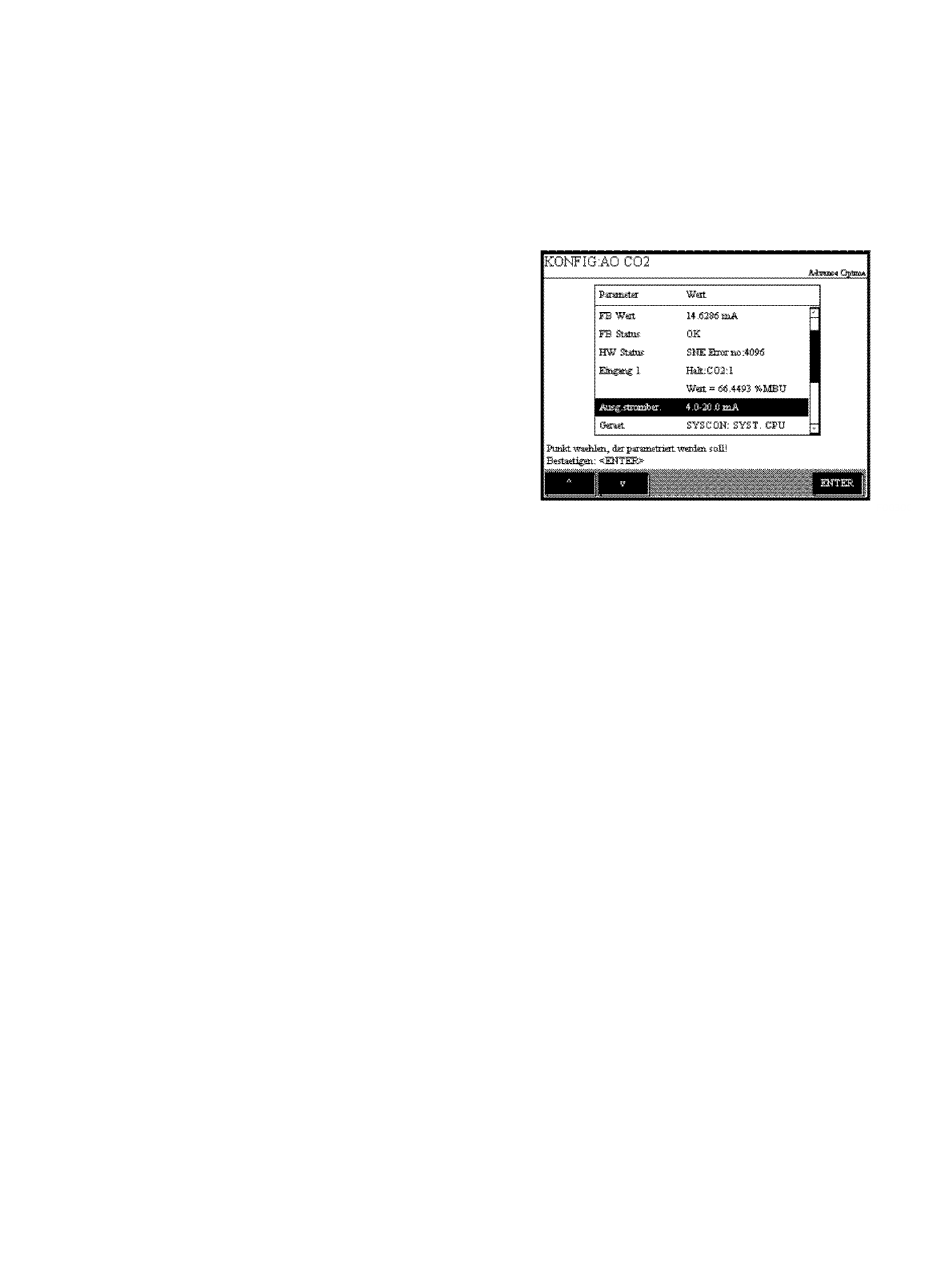

Der Ausgangsstrombereich wird mit dem
Parameter „Ausgangsstrombereich" geändert.
Auswahl
Zur Auswahl stehen die Ausgangsstrombereiche 0 bis 20 mA,
2 bis 20 mA und 4 bis 20 mA.
Hinweis
Das Ausgangssignal kann nicht kleiner als 0 mA und nicht größer
als 22 mA werden.
Ausgangsstrombereich begrenzen
Das Ausgangssignal wird auf den Bereich begrenzt, der in den
Parametern „Untere Grenze" und „Obere Grenze" festgelegt ist.
Die Grenzen können nicht kleiner (Obere Grenze) bzw. größer
(Untere Grenze) als der gewählte Ausgangsstrombereich
eingestellt werden. Im Auslieferungszustand haben diese
Parameter den Wert 0 mA bzw. 22 mA.
